链条输送机返回端链轮传动总成结构

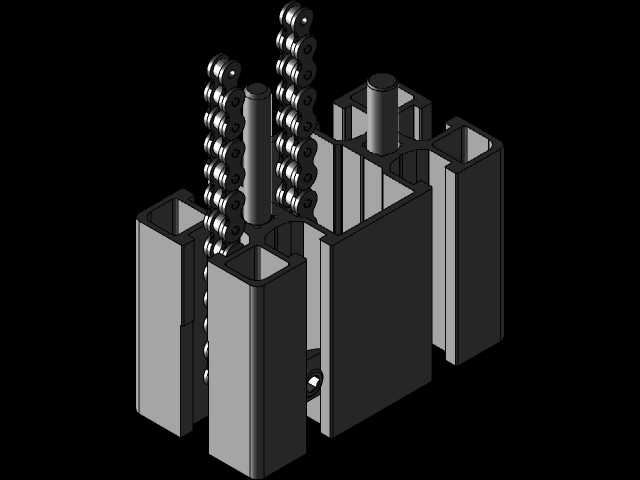

　　在连续化物料输送的生产场景中，链条输送机的返程段传动可靠性直接决定整线的运行稳定性，尤其是在汽车零部件焊装线、家电总装线、仓储物流分拣线这类长距离布局的输送系统中，返回端链轮总成既要承担链条返程的导向张紧功能，又要适配多工况下的链条跳动、磨损补偿需求，避免出现链条卡滞、跳齿、脱链等常见故障。这套返回链轮总成的设计，首先从安装边界的适配性出发，整体采用上下双层平行链轮轴的布局结构，对应输送线上下两层返程链条的导向需求，安装座采用透明可视的防护壳体结构，既可以在日常运维中直接观察内部链条与链轮的啮合状态，又能阻挡车间内的焊渣、粉尘、碎屑进入传动啮合区域，减少磨粒磨损带来的零件损耗。

　　从功能特性来看，总成的核心传动部件采用标准节距的输送滚子链适配链轮，链轮齿形经过修形处理，啮合间隙控制在合理范围，既保证传动过程中链条与轮齿的顺畅啮合，又能抵消长距离输送过程中链条累计长度公差带来的适配问题。轴系部分采用阶梯轴设计，链轮安装位设置轴肩定位，配合锁紧套实现链轮的周向与轴向固定，避免运行过程中链轮出现轴向窜动；轴的伸出端预留了安装张紧调节结构的接口，现场安装时可以根据链条的实际张紧度，调整轴的前后位置，补偿链条运行一段时间后产生的伸长量，无需频繁拆解整体结构就能完成张紧维护。

　　设计过程中重点考虑了运维的便捷性，防护壳体采用分体式拼接结构，连接螺栓全部设置在壳体外侧的安装边上，更换链轮或者链条时，只需要拆卸对应侧的端盖就可以完成内部零件的更换，不需要将整个总成从输送线机架上完全拆除。链轮的安装位置与壳体内部的导向槽做了对应匹配，链条进入啮合区域前有一段平直的导向段，避免链条因为返程段的悬垂度过大，出现斜向进入轮齿的情况，从结构上降低跳齿风险。

　　外形尺寸方面，总成的整体宽度匹配常用的200mm、300mm宽度规格的倍速链与普通输送链条，安装孔位按照输送线铝型材或者方管机架的标准孔距设计，现场安装时不需要额外做安装板的二次加工，直接通过螺栓就可以固定在机架的返程段对应位置。轴的中心高与输送线主传动端的链轮中心高保持一致，保证返程链条的上下层处于水平平行状态，减少链条运行过程中的附加张力。针对不同的输送负载场景，轴的直径做了对应强度校核，链轮的材质选用中碳钢调质处理，齿面高频淬火，保证在长期连续运行工况下的齿面耐磨性能，轴承选用密封型深沟球轴承，出厂时预填润滑脂，正常工况下可以做到长期免维护，减少日常运维的工作量。

　　在实际应用中，这套总成可以适配水平布置、小角度倾斜布置的链条输送机返程段，不管是轻型的工装板输送线，还是中型的工件托盘输送线，都可以通过调整链轮的齿数、轴的直径来匹配对应的负载需求。结构上没有采用复杂的异形零件，所有的紧固件、轴承、链轮都可以选用标准件，降低备件的采购成本与库存压力，即使在生产现场出现突发故障，运维人员也可以快速找到替换零件完成维修，减少整线停线的时间。另外，壳体的密封结构做了优化，下壳体设置了排尘口，进入壳体内部的少量粉尘可以通过设备运行的振动自然从排尘口排出，不会在壳体内部堆积造成链条与链轮的异常磨损。
