侧装驱动式窄幅皮带进料输送机构

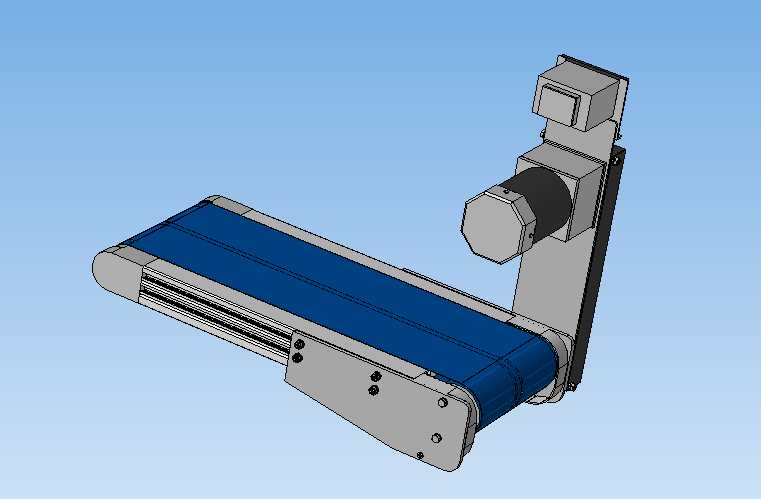

　　这款侧装驱动的窄幅皮带输送单元，在3C电子小零件装配、精密五金件分拣、实验室小型样件转运这类对安装空间有严格限制的产线场景里适配性极强，区别于传统端部驱动的皮带机，它将驱动总成布置在输送线体的侧方竖直安装面上，能大幅压缩线体首尾方向的占用长度，对于工位排布紧凑、设备间衔接距离局促的自动化产线来说，这种布局能省出至少一个驱动辊筒的轴向安装空间，在多段输送线拼接、设备进出料口对接的场景下优势格外明显。

　　从实际功能实现来看，该输送单元主要承担规整小型工件的定点进料、工位间短距离转运任务，200mm的带宽刚好适配尺寸在150mm宽度以内的盘类、板类、小型盒装工件的传输，600mm的输送长度覆盖单工位到相邻工位的常规衔接距离，不需要额外拼接段就能满足多数短程进料需求。线体采用蓝色PVC平皮带作为承载面，表面摩擦系数适中，既可以保证常规硬质工件放置后不会在启停阶段出现打滑偏移，也不会因为粘度过高导致工件移载时出现卡滞，皮带下方的承托板采用整体式钣金加工，全程支撑皮带承载段，避免长时间负载后皮带出现下凹变形，保证输送面的平面度误差控制在合理范围内，对于需要配合视觉检测、机械手精准取料的工位来说，稳定的输送平面是保证取料精度、检测成像清晰度的基础前提。

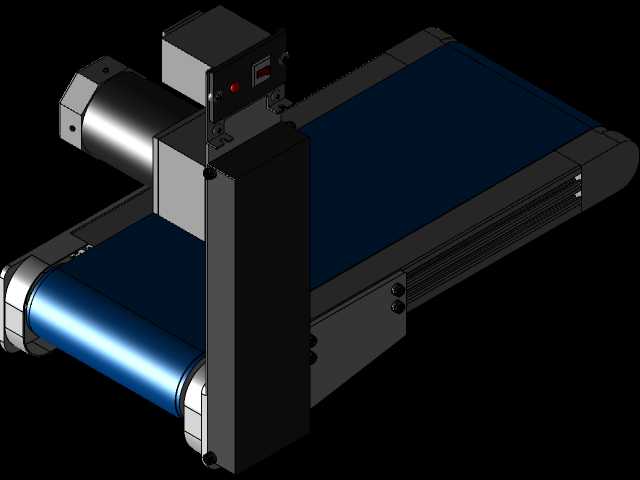

　　设计层面上，侧置的驱动总成采用伺服电机搭配直角减速箱的结构，电机输出轴通过联轴器直接连接主动辊筒，省去了链传动、同步带传动这类中间传动环节，一方面减少了传动间隙带来的启停位置误差，能实现更精准的输送节拍控制，配合产线传感器可以实现定距输送、启停位置重复精度控制在±0.5mm以内，满足精密进料的位置要求；另一方面侧装的安装支架采用加厚钣金折弯成型，和线体主框架通过定位销+螺栓的组合方式连接，既保证驱动单元的安装刚性，避免电机高速运转时出现震动传导到输送面影响工件稳定性，也方便后期维护时快速拆卸驱动总成，不需要拆解整个线体框架就能完成皮带更换、辊筒维护的操作。

　　安装边界方面，这款输送单元的固定点位集中在侧装支架的背部安装面以及线体底部的两个支撑脚，背部安装面预留了四个长圆形安装孔，可以适配不同安装基面的孔位偏差，支持壁挂式安装、和设备主机侧立面固定安装两种方式；底部支撑脚采用可调式橡胶脚杯，落地安装时可以通过脚杯调节整体线体的水平度，调节行程满足10mm以内的高度差补偿，不需要额外加工安装垫片就能完成调平。线体的从动辊筒端设计了皮带张紧调节结构，通过端部的两个调节螺栓就能控制从动辊筒的前后位置，实现皮带张紧度的调整以及皮带跑偏的校正，调节过程不需要拆卸线体的侧封板，日常运维的操作门槛很低。

　　从结构细节来看，线体两侧的侧封板采用一体化折弯成型，边缘做了圆弧倒角处理，既可以避免操作人员剐蹭受伤，也能防止输送过程中工件边缘卡入侧封板和皮带的间隙里；主动辊筒和从动辊筒都采用表面滚花处理，增大和皮带内侧的摩擦力，避免大负载启动时出现辊筒空转的情况；驱动电机的外侧预留了传感器安装槽位，可以直接加装原点传感器、转速检测传感器，不需要额外设计安装支架，能缩短产线集成时的设计加工周期。这种布局的输送机构尤其适合在自动化设备的进料端布置，作为工件从上料工位到加工工位的衔接载体，不会占用设备正面的操作空间，操作人员在设备正面进行上下料、异常处理操作时不会被驱动结构干涉，操作空间的利用率比传统端部驱动的输送线提升不少。
