工业机器人系统用CR9224可编程过程控制器

　　在工业机器人工作站的集成设计环节，操作端的控制交互单元一直是结构布局与电气适配的核心部件之一，这款适配机器人系统的可编程过程控制器，就是面向现场设备操控、状态可视化、参数实时调整需求开发的嵌入式控制终端。从实际应用场景来看，这类控制器常安装在机器人工作站的操作立柱、设备侧挂操作箱或者移动操作小车上，是现场调试人员、运维人员和机器人系统进行交互的直接端口，不管是焊接工作站的工艺参数调整、码垛工作站的点位校准，还是装配工作站的流程逻辑切换，都需要通过这类终端完成参数写入、状态读取、异常确认等操作。

　　从设备实际用途出发，这款控制器承担着三重核心作用：第一是过程状态的可视化输出，屏幕区域可以实时反馈机器人当前运行轴坐标、IO端口状态、工艺执行进度、故障报警代码等信息，替代传统的多组指示灯与数码管显示，让现场人员能快速掌握设备整体运行情况；第二是操作指令的输入交互，面板两侧布置的物理按键对应不同的功能定义，包括模式切换、参数增减、页面跳转、确认返回等操作，相比纯触控屏幕，物理按键在车间戴手套操作、存在油污粉尘的工况下可靠性更高，误触概率更低；第三是控制逻辑的可编程适配，终端内置的可编程能力可以让集成商根据不同工作站的工艺需求，自定义显示页面、按键映射逻辑、报警触发条件，不需要额外搭配独立的文本显示器或者小型操作面板，简化整个工作站的电气布线与柜体布局。

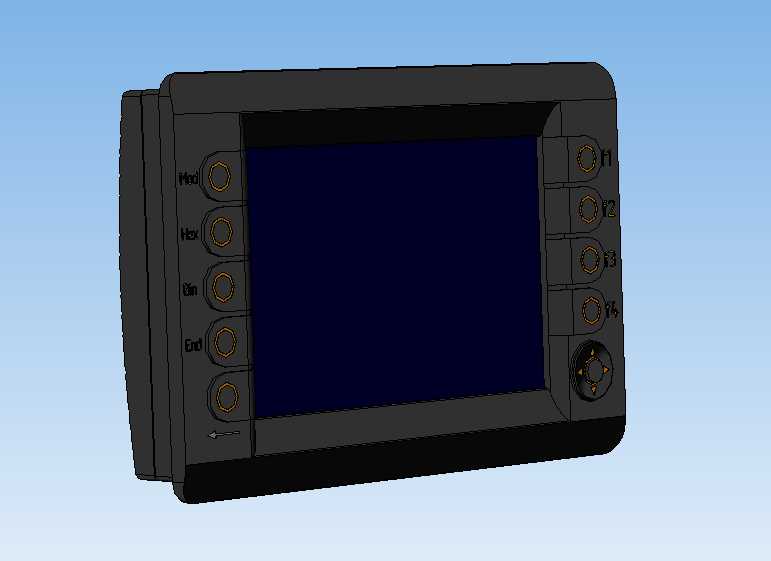

　　说到产品的功能特性，首先要提的是面板布局的合理性，屏幕区域占据了面板正面的核心视觉区，保证操作人员站立操作时视线能自然落在显示区域，不需要刻意调整视角；功能按键分左右两侧排布，对应屏幕不同方向的菜单选项，符合现场操作人员的操作习惯，右手侧额外设置的旋钮按键可以实现快速参数调节、页面滚动操作，比反复点按加减键的操作效率提升不少。外壳采用嵌入式安装的卡扣结构，安装时只需要在柜体面板开出对应尺寸的安装孔，将控制器推入后通过侧边卡扣锁紧即可，不需要额外的固定螺丝，拆装维护都很方便，外壳的密封结构可以阻挡车间常见的粉尘、切削液飞溅，适配工业现场的复杂环境。接口区域布置在控制器背部，采用标准化的工业通讯接口，可以直接和机器人控制器、远程IO模块、传感器单元进行数据交互，不需要额外加装转换模块，减少电气柜内的元件占用空间。

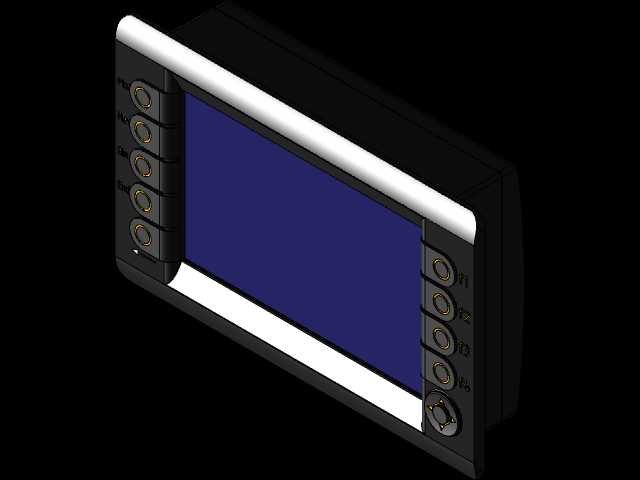

　　从产品设计思路来看，这款控制器在建模阶段就充分考虑了工业场景的使用需求，没有采用消费类电子的轻薄化设计思路，而是优先保证结构强度与操作可靠性：外壳壁厚做了均匀加厚处理，边角位置做了圆弧过渡，避免安装或者搬运过程中磕碰造成边角开裂；按键采用凸起的圆弧造型，表面做了防滑纹理处理，戴劳保手套操作时也能清晰感知按键位置，按键的触发行程做了适配调整，既不会因为行程过短导致误触，也不会因为行程过长造成操作疲劳；屏幕区域做了内凹设计，比周边的面板边框低1.5mm左右，即使现场有工具滑落碰到面板位置，也不会直接撞击屏幕表面，降低屏幕碎裂的风险。整个模型的建模过程严格按照实物的装配层级拆分，外壳、按键、屏幕、旋钮、背部接口等部件都是独立建模，每个部件的拔模角度、卡扣结构、装配止口都做了还原，结构设计人员可以直接参考这个模型完成操作面板的开孔设计、安装支架的适配，不需要反复测量实物尺寸调整安装位。

　　关于外形尺寸与安装边界，这款控制器采用标准的嵌入式安装规格，正面面板的宽度与高度适配常见的操作箱开孔尺寸，安装深度控制在合理范围内，即使是厚度较薄的壁挂式操作箱也能顺利装入，不会出现背部顶到箱内布线或者其他电气元件的问题。安装时需要注意在面板开孔周边预留至少10mm的平整区域，保证控制器安装后面板和柜体表面贴合紧密，避免缝隙过大导致粉尘、液体渗入；背部的接线区域需要预留足够的走线空间，弯曲半径不小于线缆直径的6倍，避免通讯线缆过度弯折造成信号传输不稳定。如果是搭配移动操作小车使用，还需要在控制器背部设计额外的支撑筋，因为移动过程中会产生持续振动，仅靠侧边卡扣固定长期使用可能出现松动，支撑筋可以分担卡扣的受力，提升安装的牢固性。另外在布局时要注意控制器的安装高度，建议屏幕中心距离站立操作面的高度在1.4-1.6米之间，符合成年人站立时的自然视线高度，长时间操作调试也不容易产生视觉疲劳。
