工业机器人过程控制模块结构设计

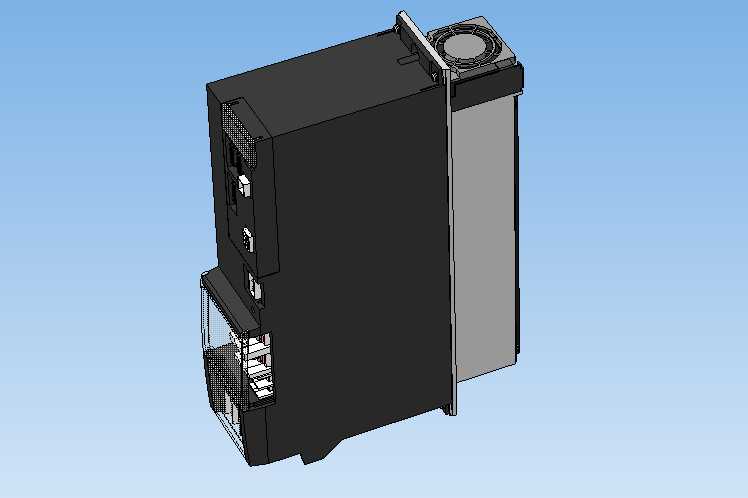

　　在工业机器人工作站的电气集成环节，过程控制模块是衔接主控系统与末端执行机构、外围传感单元的核心枢纽部件，这类模块通常安装在控制柜内的标准DIN导轨上，承担信号采集、逻辑运算、指令输出、状态反馈的核心作用，是保障机器人作业流程按工艺逻辑稳定运行的关键硬件。本次设计的控制模块采用标准欧式插箱结构，整体为长方体立式布局，外壳主体采用冷轧钢板冲压折弯成型，表面做黑色哑光防静电喷塑处理，既可以屏蔽柜内其他变频、伺服驱动单元的电磁干扰，也能在长期运行中耐受柜内40-55摄氏度的工作环境温度，避免外壳锈蚀或静电积累引发的电路故障。模块正面设置了分层排布的接线端子区与状态指示区，端子采用插拔式快接结构，接线端预留了足够的手指操作空间，

　　现场布线时无需额外拆除模块外壳即可完成动力线、信号线的接驳，端子旁丝印了清晰的点位编号，对应IO通道、电源输入、通讯总线的接线定义，能大幅降低现场接线的错接概率，减少调试阶段的查线工作量。模块顶部集成了轴流散热风扇，风扇采用卡扣式固定结构，与内部PCB板的散热风道直连，模块工作时功率器件产生的热量可以通过风道直接从顶部排出，避免热量在密闭壳体内堆积造成功放芯片、通讯芯片过热降频，风扇供电直接从模块内部电源回路取电，无需额外布线，风扇转速根据模块内部温度传感器的采集值自动调节，在低负载工况下降低转速减少运行噪音与积灰速率。模块侧面设置了标准的导轨卡扣与相邻模块互联的总线接插件，多模块并排安装时可以通过侧方接插件直接完成内部总线的级联，无需在柜内布置额外的通讯跳线，既节省了柜内布线空间，也能减少总线接头松动引发的通讯故障，卡扣结构兼容行业通用的35mm标准DIN导轨，安装时只需将模块上侧挂在导轨上，下侧卡扣按压到位即可完成固定，拆卸时用一字螺丝刀拨动卡扣解锁销即可快速拆下，无需拆除周边已安装的其他电气元件，后期维护更换的效率更高。从安装边界来看，模块的整体宽度适配多模块并排安装的间距要求，相邻模块之间预留了5mm的散热间隙，模块深度方向不会超出控制柜内安装板到柜门的安全距离，柜门关闭时不会与模块正面的接线端子、状态指示灯产生干涉，模块背部与安装板之间预留了2mm的间隙，避免安装板不平时模块壳体受力变形挤压内部PCB板。在功能设计上，

　　模块内部集成了多路数字量输入输出通道、模拟量采集通道与工业总线通讯接口，可以直接对接机器人末端的光电传感器、压力传感器、到位开关，也能直接输出信号控制气动电磁阀、中间继电器等执行元件，无需额外配置信号转接板，内部电路做了光电隔离设计，输入输出通道与主控电路之间通过光耦实现电气隔离，即使现场外围线路出现浪涌、过压情况，也不会损坏模块内部的核心控制芯片，保障主控系统的运行安全。模块正面的状态指示灯对应电源、通讯、各通道运行状态，正常运行时绿色指示灯常亮，通讯异常时红色指示灯闪烁，通道触发时对应点位的指示灯点亮，现场调试人员无需连接上位机即可直观判断模块的运行状态，快速排查通道故障。在结构细节处理上，模块的壳体拼接处采用凹凸槽咬合结构，

　　配合固定螺丝实现IP20的防护等级，可以阻挡柜内的接线线头、金属碎屑掉入模块内部引发短路，壳体的所有边角都做了R2圆角处理，避免安装维护时锋利的边角划伤操作人员的手部，插拔式端子的锁扣结构做了防松设计，设备运行时的振动不会导致端子松脱，适配机器人工作站运行时存在的持续微振工况。这类控制模块广泛应用于焊接机器人、搬运机器人、装配机器人的工作站控制柜中，既可以作为机器人主控单元的扩展IO模块使用，也可以作为独立的过程控制单元完成外围工装的逻辑控制，在汽车零部件焊接、3C产品装配、物流码垛等场景的机器人系统中都有大量应用，其标准化的安装尺寸与通用的通讯协议可以适配不同品牌机器人的控制系统，无需做定制化的结构修改即可快速集成到现有电气系统中，缩短项目的设计与调试周期。
