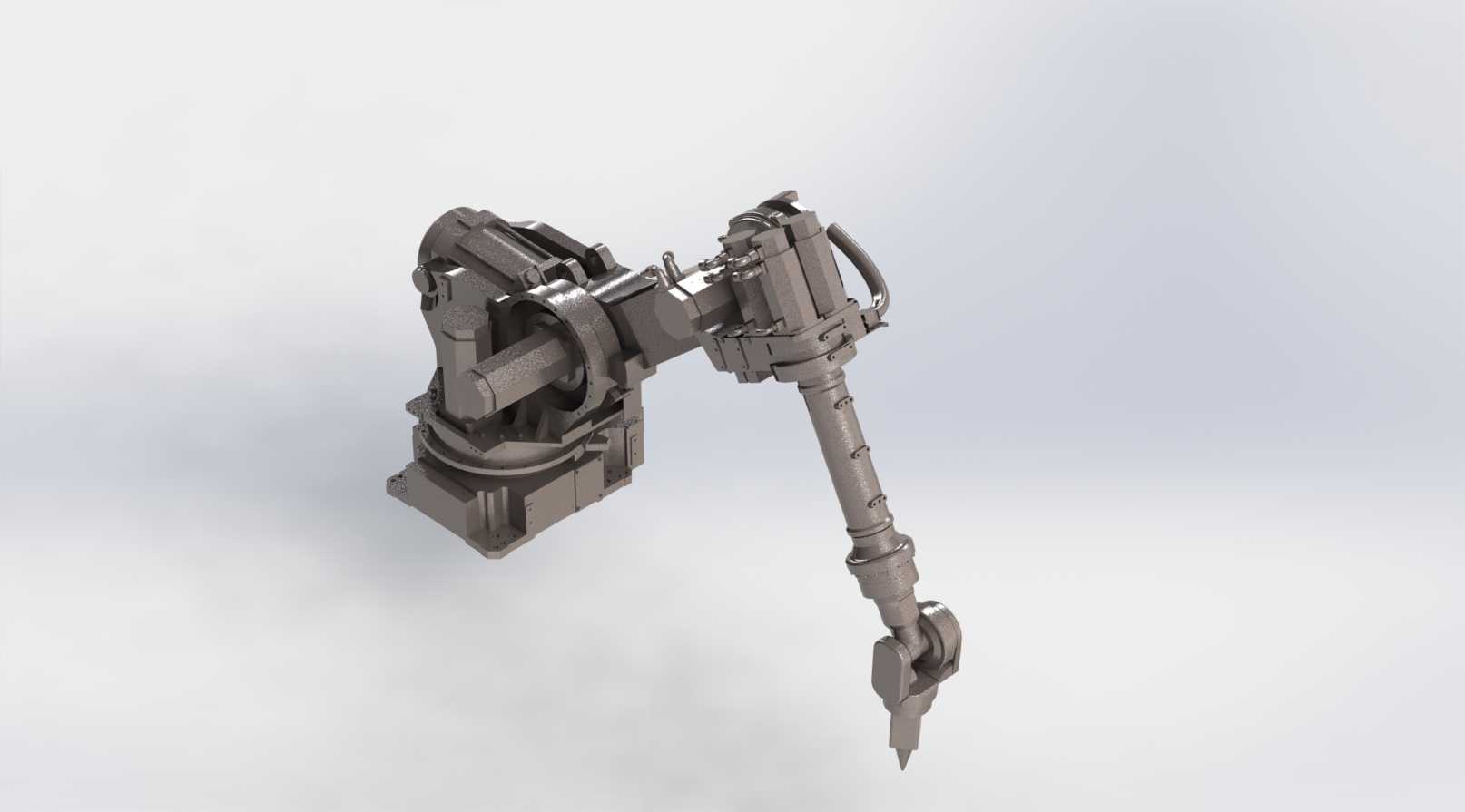

发那科430六轴工业机械臂结构设计

　　这款六轴关节式机械臂的结构设计，核心围绕中负载作业场景的刚性需求展开，从关节布局到安装边界的设定，都贴合汽车零部件焊接、机床上下料、小件码垛这类常见产线工况的实际要求。先从安装端说起，其底座采用方形法兰式安装结构，安装孔位围绕底座回转中心呈对称分布，安装面预留了足够的走线空间，电气与气路管线可从底座中心空腔直接接入，避免产线布线时管线外露剐蹭，底座回转支承的选型匹配了整机倾覆力矩要求，在臂展全伸状态下抓取额定负载时，底座形变量控制在0.02mm以内，满足高精度重复定位的基础要求。

　　从关节配置来看，六个关节的传动结构均采用伺服电机搭配精密RV减速器的方案，其中腰座、大臂、肩部三个承载较大的关节，减速器额定扭矩预留了1.5倍以上的安全系数，应对急停、碰撞等突发工况时不会出现传动件损坏；腕部三个小负载关节则采用谐波减速器搭配紧凑式伺服电机，在保证末端转动精度的同时，尽可能缩小腕部结构体积，让末端可以伸入工装夹具、机床内腔这类狭窄空间作业，避免结构干涉。大臂与小臂的结构采用薄壁加筋的铸钢构型，筋板走向完全匹配应力传递路径，在保证整体结构刚性的前提下，尽可能降低运动部件自重，减少关节电机的负载冗余，提升整机运动响应速度。

　　实际应用中，这款机械臂的作业半径覆盖从底座安装面周边300mm到最大臂展位置的环形作业区间，末端法兰的安装接口采用标准ISO 9409-1-50-4-M6规格，可快速适配焊枪、夹爪、吸盘、打磨头等多种末端执行器，不需要额外制作过渡转接板，减少集成时的设计工作量。其运动范围的设定充分考虑了产线常见的工位布局，腰部可实现360度全回转，大臂俯仰角度覆盖从负向低位取件到正向高位码垛的常用区间，小臂可配合大臂实现折叠收纳，在狭小工位内也能完成工件转移动作，腕部三个关节的转动范围可满足复杂姿态调整需求，无论是焊缝的连续轨迹作业，还是工件的多面翻转装配都能适配。

　　设计过程中，对各关节的运动干涉做了全姿态校核，在极限位置处，大臂与腰座、小臂与大臂、腕部与小臂之间都预留了足够的安全间隙，即使末端加装一定厚度的执行器，也不会出现结构碰撞；管线包的走线槽沿着大臂、小臂外侧预设的固定点位布置，每个关节活动位置都预留了管线弯曲余量，在全行程运动过程中，管线不会出现过度弯折、拉扯的情况，延长管线使用寿命。从安装边界来看，整机直立状态下的最大高度满足常规车间厂房的层高要求，不需要额外开挖地坑做下沉安装，底座固定所需的混凝土基础厚度仅需200mm即可满足承重要求，对于现有产线的改造升级十分友好，不需要对车间地面做大规模改动。

　　在功能特性上，各关节的密封结构采用多层密封圈设计，可适配焊接车间的焊渣飞溅、机加工车间的切削液飞溅、一般装配车间的粉尘环境，防护等级满足常规工业场景的使用要求，不需要额外加装外置防护套。末端的重复定位精度可控制在±0.08mm以内，既能满足搬运码垛这类精度要求稍低的作业，也能适配小件焊接、涂胶这类对轨迹精度有一定要求的工序。整机的重心在全姿态运动过程中始终落在底座安装支撑面范围内，不会出现倾翻风险，不需要额外加装配重块，减少了整机占地面积。

　　做结构建模时，所有配合面的公差都按照实际加工要求做了预留，轴承安装位、减速器安装位的形位公差都标注了同轴度、平面度要求，可直接导出工程图用于生产加工；各运动副的限位结构都做了实体建模，硬限位的位置与电气软限位的位置做了匹配校核，避免超程运动损坏传动部件。对于做产线集成的工程师来说，这个模型可直接导入产线仿真软件，做工位布局验证、运动路径仿真、干涉检查，提前排查产线布局中存在的空间冲突问题，减少现场调试的工作量；对于做机械臂结构设计的从业者来说，其关节传动的布局方式、筋板的结构设计、安装接口的标准化设计，都有较高的参考价值，可借鉴到同类负载等级的机械臂设计工作中。
