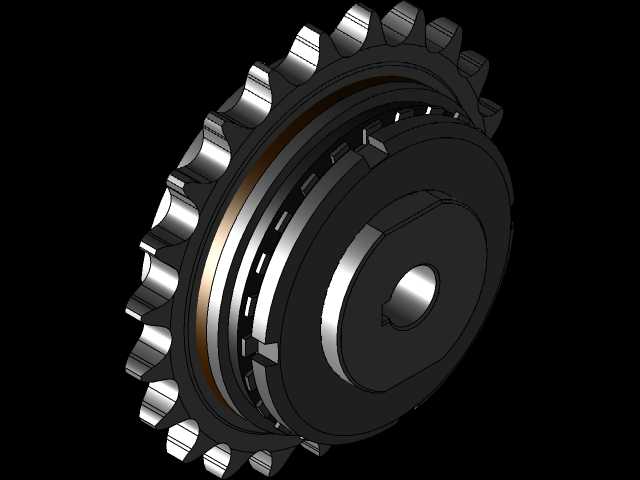

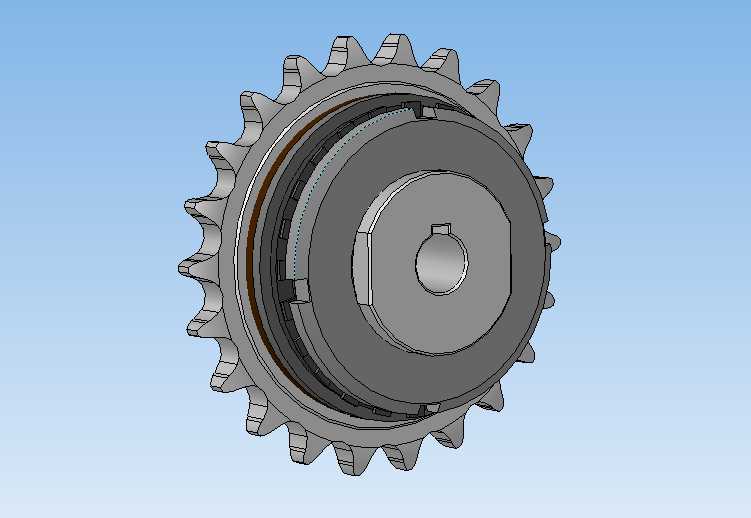

PRA-25.4-6000链条配套安全离合装置

　　在重载链传动工况中，传动链的瞬时过载、卡滞是造成链条崩断、链轮齿形崩损、驱动端电机烧损的核心诱因，这款适配6000规格、节距25.4mm链条的安全离合器，正是针对这类链传动系统的过载防护需求设计的集成式传动部件，直接将链轮与离合功能整合为一体，省去了传统方案中独立离合器与链轮的对接装配环节，大幅压缩了传动节点的轴向安装空间。

　　从实际应用场景来看，这类集成链轮式安全离合器多用于农业输送设备、矿山给料机、自动化仓储分拣线的链传动段，这类场景普遍存在负载波动大、异物卡入风险高、连续运行时长要求高的特点，传统刚性链轮传动一旦出现末端卡滞，负载会直接反向冲击驱动端，从链轮齿根到链条销轴再到电机输出轴，整个传动链的零部件都会承受远超设计阈值的冲击载荷，轻则造成零部件塑性变形，重则直接引发设备停机故障。这款离合器将链轮作为离合机构的从动端外壳，正常传动状态下，内部的弹性压紧机构将摩擦副牢牢压合，驱动端轴孔的扭矩可以通过摩擦副完整传递到外圈链轮，带动链条完成物料或机构的输送动作；当末端负载超过设定的打滑扭矩阈值时，摩擦副之间会产生相对滑动，切断扭矩的反向传递路径，此时链轮停止转动，驱动端轴可以继续空转，避免冲击载荷传导到上游驱动部件。

　　设计层面，这款离合器采用了同轴集成式结构，中心的轴孔带标准键槽，可直接与对应直径的驱动输出轴配合，通过平键传递输入扭矩，省去了额外的联轴器连接结构。外圈链轮的齿形完全符合对应链条的啮合标准，齿廓经过修形处理，啮合过程中可以减少链条销轴与齿面的冲击磨损，延长链条的实际使用寿命。内部的摩擦副采用环形叠片结构，相比单摩擦面结构，同等外径尺寸下可以传递更大的额定扭矩，同时打滑过程中的摩擦力矩更平稳，不会出现打滑瞬间扭矩陡降的顿挫问题。压紧机构采用周向均匀布置的弹性元件，可通过调整端盖的压紧量来精准设定打滑扭矩阈值，适配不同负载等级的传动需求，调整过程无需拆解整个离合器，仅需通过端盖上的调节结构即可完成扭矩标定，现场调试的便捷性更高。

　　安装边界方面，这款离合器的轴向尺寸经过优化，链轮的齿顶圆、轮毂直径、轴孔长度都匹配常规链传动的安装空间要求，安装时仅需保证驱动轴与离合器轴孔的同轴度在公差范围内，链轮端面与传动链的中心平面重合度符合链传动安装规范即可，无需额外设计定制安装支座。离合器的端盖处预留了密封结构安装位，可适配多粉尘、有少量喷淋的工业工况，避免外界粉尘、水汽进入内部摩擦副区域，造成摩擦系数异常波动，影响打滑扭矩的稳定性。日常维护过程中，仅需定期检查摩擦副的磨损量，当磨损量超过设计阈值时更换摩擦片即可，无需整体更换整个部件，大幅降低了设备的后期维护成本。

　　在结构细节处理上，离合器的链轮轮毂部分做了减重设计，在保证结构强度的前提下减少了转动惯量，降低了驱动端的启动负载，同时轮毂与端盖的配合面采用止口定位，保证了内部摩擦副的同轴度，避免因装配偏心造成摩擦片偏磨，缩短离合器的使用寿命。键槽的位置做了对称度公差管控，保证扭矩传递过程中轴与离合器的受力均匀，不会出现单侧应力集中的问题。外圈链轮的齿面做了硬化处理，齿面硬度满足长期啮合的耐磨要求，即使在频繁正反转的传动工况下，也能保证齿形的精度稳定，不会出现过早磨损导致的链条跳齿问题。
