2英寸管道用对夹式光学液体流量指示器

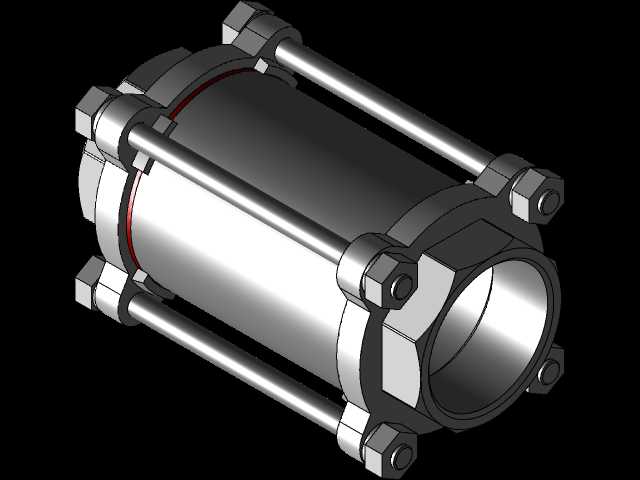

　　在化工流体输送、冷却循环系统、洁净流体管路等场景中，管路内部的液体流动状态往往无法直接通过管壁判断，传统的金属管路完全封闭，运维人员只能通过压力、流量传感器的间接数据判断管路运行状态，一旦传感器出现数据漂移或者管路内出现气阻、杂质卡滞等问题，很难第一时间定位故障点，光学液体流量指示器就是为解决这一现场痛点设计的管路直观测流部件。这款适配2英寸公称通径管道的流量指示器，采用对夹式安装结构，整体由两组对称的法兰夹持主体、四根拉紧螺栓、中部密封结构以及光学观测窗体组成，安装时不需要在管路上焊接额外的连接座，只需要将指示器夹在两端管路的配对法兰之间，对齐螺栓孔后均匀锁紧四根拉紧杆的螺母即可完成装配，相比传统螺纹连接或者焊接式的视流器，

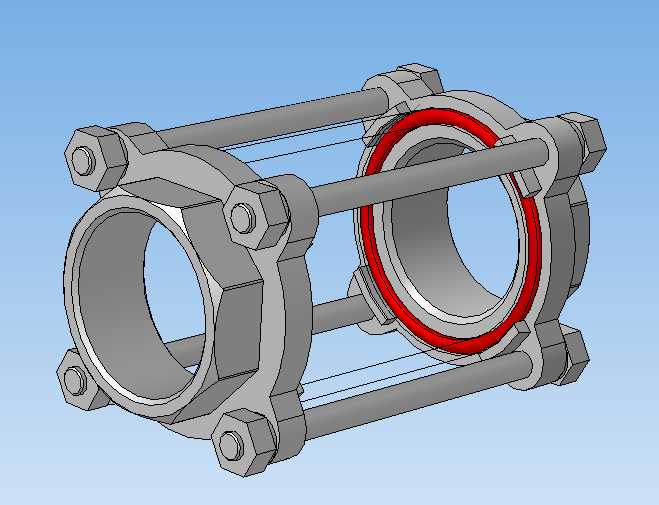

　　这种对夹结构的安装容错率更高，不需要复杂的管路预制加工，后期维护拆卸时也不需要大范围挪动两侧管路，只需要松开拉紧螺栓就能取出内部密封件进行更换，大幅降低现场运维的工作量。从结构设计逻辑来看，这款指示器的核心功能是在不干扰管路正常通流的前提下，为运维人员提供无遮挡的流体观测视野，中部的环形密封件采用耐流体腐蚀的弹性材质，既能够填充两组法兰主体之间的装配间隙，保证管路在额定工作压力下不会出现泄漏，同时红色的密封衬圈也能够在视觉上框定观测区域的边界，让观测者可以快速将视线聚焦在通流截面位置，判断液体的流动速度、是否存在气泡、是否有固体杂质夹带等状态。两侧的法兰主体采用多边形的外缘结构，相比圆形法兰，

　　这种多面切边的结构在安装时可以用普通扳手卡住外缘防止跟转，不需要额外的工装固定，在狭窄的管路安装空间里操作便利性更强，法兰上的螺栓孔位置经过对称度校核，四根拉紧螺栓均匀分布在通流腔的外侧，锁紧时的压紧力可以均匀作用在密封环的整个端面上，避免因为局部压紧力不足导致的密封失效，也不会因为单侧受力过大导致光学窗体受压破裂。光学观测窗体采用高透光的耐压材质，通流截面与管路内径完全一致，不会因为安装指示器产生通流截面的突变，也就不会在指示器位置造成额外的流阻损失或者湍流涡旋，避免对管路内的流体状态造成额外干扰，保证观测到的流动状态和管路内部真实状态一致。在实际选型应用中，这款指示器可以适配多种工业流体管路场景，比如工业设备的冷却水循环管路，

　　运维人员可以直接透过观测窗查看冷却水是否正常流动，有没有因为气堵导致的断流问题；在化工试剂输送管路中，可以通过观测窗判断试剂的颜色、透明度变化，及时发现介质混合异常或者杂质混入的情况；在洁净流体处理系统中，也可以通过指示器观察过滤组件是否出现破损，有没有滤料泄漏进入下游管路。安装边界方面，这款2英寸规格的指示器整体轴向长度较短，对夹安装时占用的管路轴向空间很小，不需要为了安装视流器额外裁剪长段管路，适配现有标准2英寸管路的法兰安装间距，两端法兰连接面的密封槽尺寸符合通用管路法兰的密封标准，可以搭配常规的法兰密封垫片使用，不需要定制特殊规格的密封件。结构设计上充分考虑了现场使用的可靠性，所有金属部件都做了防锈处理，拉紧螺栓采用高强度材质，能够承受管路额定压力下的轴向拉力，不会因为长期受压出现螺栓拉长或者断裂的问题，光学窗体的密封采用双重压紧结构，在窗体和金属法兰接触的位置设置了环形密封槽，避免流体从窗体和金属件的结合位置渗漏。相比带叶轮的机械式流量视镜，这种直通式的光学流量指示器没有内部运动部件，不会因为杂质卡滞导致运动部件失效，也不会因为运动部件的磨损产生额外的杂质污染管路内的流体，对于洁净度要求较高的流体管路适用性更强，长期使用的维护成本更低，不需要定期拆解更换内部的运动零件，只需要在例行巡检时擦拭干净观测窗的外表面，就可以保持清晰的观测视野。
