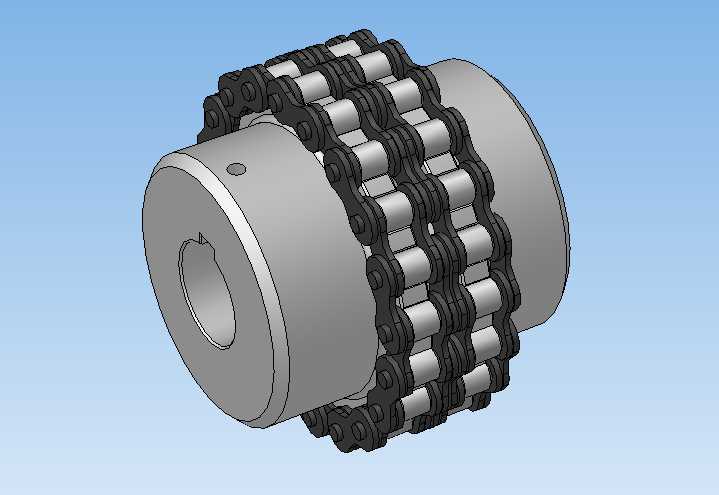

在常规工业传动系统的轴系对接场景里,这类链联轴器的应用覆盖范围极广,从中小型输送设备的动力端对接,到通用机床的进给轴传动连接,再到轻工包装机械的主传动链路,都能见到这类结构的身影。区别于弹性柱销联轴器、膜片联轴器的补偿逻辑,刚性链联轴器依靠双排滚子链与两个半联轴器上的链轮齿啮合实现扭矩传递,没有额外的弹性缓冲元件,结构本身的刚性更强,适合对传动精度保持性有一定要求、两轴对中精度可控的安装场景。
从实际使用的功能特性来看,这种结构的联轴器装拆便捷性远优于整体式刚性联轴器,不需要大幅移动两端的轴系部件,只要拆开链条的连接锁片就能完成两半联轴器的分离,日常维护时不需要拆解周边的管线、护罩等附属结构,能大幅缩短设备停机维护的时间。同时双排链的啮合结构相比单排链,能在相同外径尺寸下传递更大的额定扭矩,齿面的接触应力分布更均匀,长期运行下的磨损速率更低,适合中低速、中等冲击载荷的传动工况。
设计这类联轴器的时候,首先要匹配对接轴的轴径参数,本次结构针对50mm直径的传动轴设计,半联轴器的轴孔采用基孔制公差配合,根据使用场景的不同可以选择间隙配合或者过渡配合,轴孔上预留的紧定螺钉孔用来实现轴向定位,避免运行过程中轴与半联轴器出现相对窜动。两个半联轴器的链轮齿形参数完全一致,齿距、滚子直径、齿顶圆直径都和配套的双排滚子链参数严格匹配,保证链条装入后每个链节都能和齿槽顺畅啮合,不会出现卡滞、咬链的问题。
外形尺寸的边界设计上,要充分考虑安装空间的限制,联轴器的最大外径由链轮齿顶圆直径加上链条安装后的径向突出量决定,设计时会预留足够的径向安全间隙,避免运行时链条剐蹭周边的设备护罩或者机架结构。轴向尺寸方面,两个半联轴器对接后会预留微小的轴向间隙,用来补偿轴系运行过程中产生的热伸长量,避免轴系受热膨胀后产生额外的轴向附加载荷,影响轴承的使用寿命。链条包裹在两个半联轴器的外侧,啮合覆盖的齿数经过计算确定,保证同时参与啮合的齿对数足够传递额定扭矩,不会出现单齿受力过大导致断齿的问题。
在实际选型应用的时候,需要先核算传动系统的计算扭矩,根据工况系数乘以额定扭矩得到选型值,确保联轴器的额定传递扭矩大于计算值,同时要校核最高工作转速,链联轴器因为链条是活动啮合结构,转速过高时会产生较大的离心力,加剧链条和齿面的磨损,因此更适合转速不超过每分钟数百转的中低速传动场景。安装时要保证两轴的同轴度误差在允许范围内,虽然链联轴器本身能补偿一定的径向、角向偏移,但偏移量过大会大幅加速链条和链轮齿的磨损,缩短使用寿命。日常运维中只需要定期在链条啮合部位加注润滑脂,就能有效降低磨损速率,延长整体的更换周期。

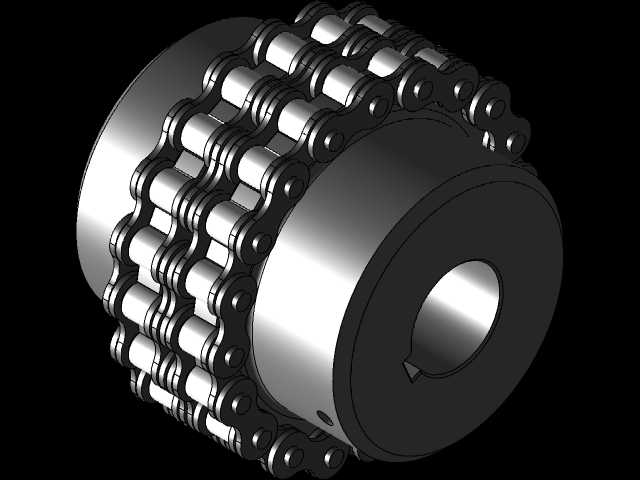

从三维建模的角度来说,这类结构的建模需要重点保证链轮齿形的参数准确性,齿槽的轮廓要符合链条滚子的啮合轨迹,链条的每个链节都要按照实际装配关系做配合约束,还原真实的装配状态,方便后续做装配干涉检查、运动仿真验证,也能直接导出工程图用于生产加工。建模时半联轴器的轮毂部分要做合理的减重设计,在保证结构强度的前提下减少不必要的材料浪费,轮毂的过渡圆角要符合机械加工的工艺要求,避免出现应力集中的薄弱位置。
