双行程带交叉滚轮线性导轨结构设计

项目分类:通用机械零部件 发布时间:2022-09-08 ID:694500
  • 双行程带交叉滚轮线性导轨结构设计
  • 双行程带交叉滚轮线性导轨结构设计

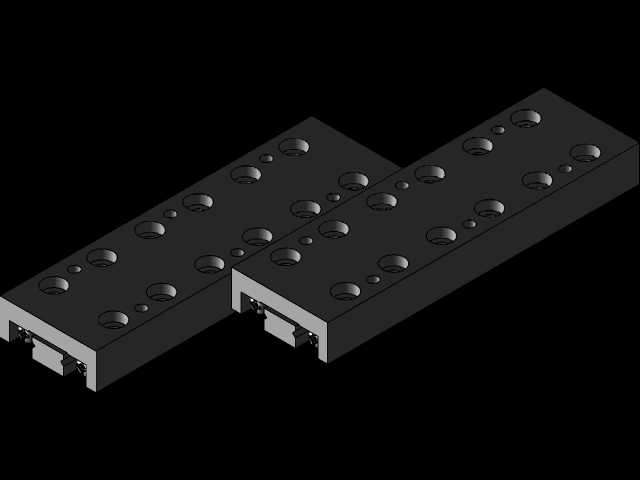

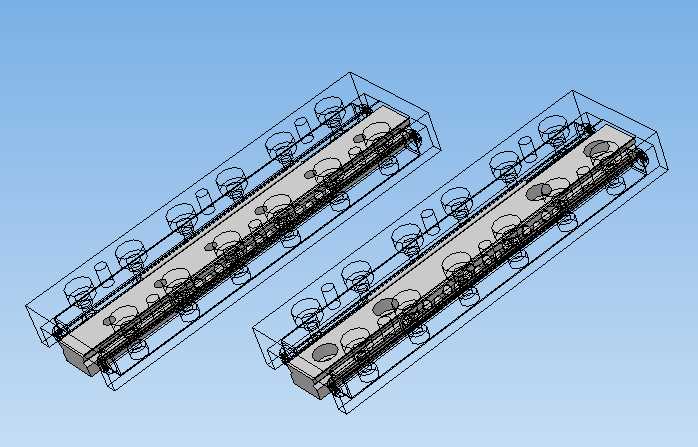

  在精密滑台、检测工位进给、小型自动化模组的直线传动场景中,常规滚珠导轨对安装基面的平行度要求较高,轻载高频往复工况下容易出现预紧力衰减、滚道点蚀的问题,而带交叉滚轮的线性导轨恰好能适配这类对安装公差容忍度高、运行阻尼均匀的使用需求。本次设计的两款导轨分别对应15mm与60mm两种额定行程,适配JVT 1.5-65(A)安装规格,可直接替换同尺寸段的现有直线传动部件,无需额外修改安装基面的孔位布局。从结构设计逻辑来看,这款导轨采用交叉排布的滚轮作为滚动体,相邻滚轮的轴线呈90度交错布置,可同时承受来自垂直方向、水平侧向以及倾覆方向的复合载荷,相比单排滚珠导轨的载荷承受维度更全,在悬臂安装的滑台场景下,能有效降低滑块端部的翘曲变形量。

  滚轮采用外圈带圆弧修形的结构,与导轨滚道的接触为线接触过渡形式,运行过程中不会出现滚珠导轨常见的钢球自旋打滑问题,往复运行的阻尼一致性更好,低速进给时无爬行现象,适合用于视觉检测、精密点胶这类对进给平稳性要求较高的工位。导轨本体采用矩形截面的型材基体,滚道面做了淬硬处理,表面硬度控制在HRC58-62区间,能保证长期运行下的滚道耐磨性,滚轮内置微型深沟球轴承,转动灵活无卡滞,预紧力可通过侧部的顶丝进行微调,用户可根据实际负载的大小调整预紧等级,既可以在轻载高速场景下调低预紧降低运行阻力,也能在重载切削或者有冲击的工况下调高预紧提升整体刚性。安装边界方面,两款导轨的滑块安装孔位采用统一的孔距标准,导轨本体的宽度、高度尺寸保持一致,

  仅长度方向随行程变化做对应调整,用户在做系列化设备设计时,可以直接复用同一套安装支架结构,仅根据所需行程选择对应长度的导轨即可,大幅降低系列化产品的设计重复工作量。导轨的两端设置了橡胶缓冲挡块,滑块运行到行程端点时可通过缓冲块吸收冲击动能,避免硬碰撞导致的滚轮或者滚道损伤,同时滑块侧部预留了润滑脂注油孔,可定期补充润滑脂,延长导轨的整体使用寿命。在实际选型应用中,15mm行程款多用于小型镜头调焦机构、微动平台这类短行程高频往复的场景,60mm行程款可用于小型移栽滑台、工件避让机构这类需要中等行程直线运动的工位,两款导轨的整体高度较低,能有效压缩设备的Z向安装空间,适合在结构紧凑的桌面型自动化设备中使用。

  建模过程中对滚轮的交错排布做了运动干涉校验,确保滚轮在全行程运行过程中不会出现相互摩擦的问题,同时对导轨的安装基准面做了公差标注,安装基面的平面度要求控制在0.02mm/100mm以内,相比同规格滚珠导轨0.01mm/100mm的平面度要求,对加工和装配的友好度更高,能降低设备整体的制造成本和装配调试难度。滑块与负载的连接面设置了定位销孔,安装时可通过定位销快速确定负载的安装位置,避免反复调整位置带来的装配效率低下问题,导轨本体的安装孔采用沉孔设计,可使用内六角圆柱头螺钉直接固定在安装基面上,螺钉头部完全沉入沉孔内,不会突出导轨表面干涉滑块的运行。
