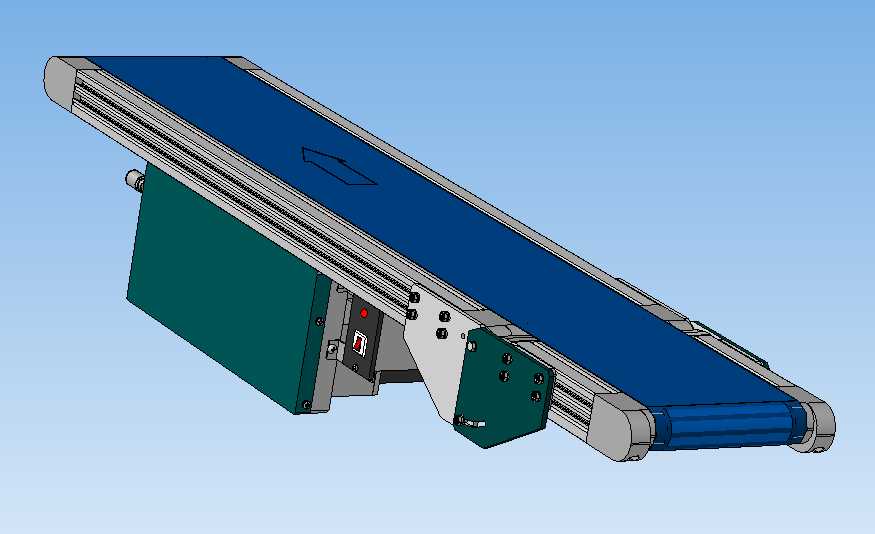

带可调进气角度的小型皮带输送装置

　　在轻工电子组装、小型零部件分拣、精密工件工序间转序的生产场景里，这类窄幅带式输送设备的出镜率一直很高，尤其是对工位衔接紧凑、需要配合风嘴完成工件表面除尘、冷却或者轻量定位的工位，进气角度可调的结构设计能解决不少常规固定机架输送机适配性差的问题。不同于大跨度重载输送线的设计逻辑，这款200mm带宽、1300mm总长的小型输送单元，从一开始的设计定位就是服务于台架式安装的紧凑工位，整体机架采用铝型材搭配折弯钣金件的组合，既控制了整体自重，也能保证长时间运行的机架刚性，避免皮带运行过程中出现跑偏、机架颤振的问题。

　　从功能实现的角度来看，这款设备最核心的设计点就是进气安装位的角度可调结构，常规小型皮带机的风嘴安装位大多是固定在机架侧方的焊接支架上，一旦工位的工件尺寸、吹风需求发生变化，就需要重新打孔调整支架位置，不仅调整效率低，反复拆装还容易破坏机架的防腐层。这款设备的可调进气支架采用腰型孔配合铰接定位的结构，操作人员不需要完全拆卸紧固件，只需要松开锁紧螺栓就能在一定范围内调整进气组件的俯仰角度，不管是需要对着皮带表面吹除工件表面的加工碎屑，还是斜向吹风给刚完成焊接、点胶的小型工件做风冷，都能快速调整到合适的吹风角度，不需要额外制作转接支架。

　　设备的驱动端采用侧装式的减速电机布局，电机和驱动辊筒之间直接通过联轴器连接，省去了链传动或者同步带传动的额外张紧结构，既压缩了设备的整体宽度尺寸，也减少了后续运维过程中需要定期调整传动件张紧度的工作量。从安装边界来看，这款设备的底部预留了标准的铝型材槽位安装点，既可以直接搭配可调脚座放置在工作台面上作为独立输送单元使用，也可以通过T型螺栓直接固定在生产线的铝型材机架上，和其他加工工位做无缝衔接，设备两端的辊筒都做了锥度包胶处理，能有效降低皮带运行过程中的跑偏概率，皮带表面做了哑光防滑处理，对于重量在5kg以内的小型塑料件、金属冲压件、电子组装件都能稳定输送，不会出现工件打滑移位的问题。

　　在结构细节的处理上，这款设备的张紧结构设计在机架两端的侧方，调整皮带张紧度的时候只需要从机架外侧拧动调节螺栓就能完成，不需要拆开设备的侧护板，日常运维的操作空间很充足。设备的控制开关直接集成在驱动端的侧护板上，包含电源开关、运行指示灯和调速旋钮，不需要额外外接独立的控制盒，接电之后就能直接运行，对于需要快速搭建临时生产线、或者做小范围工位改造的场景来说，这种集成化的设计能大幅减少现场安装的接线工作量。进气接口的位置预留了标准的快插接头安装位，用户可以根据现场的气源情况匹配对应的接头尺寸，不需要额外对进气支架做二次加工。

　　从实际选型适配的角度来说，这类窄幅可调角度的皮带输送机，尤其适合3C电子组装线里的PCB板转序、小五金件加工后的吹屑转序、包装工位前的小盒物料输送等场景，1300mm的长度刚好能覆盖两个相邻工位的衔接距离，200mm的带宽也不会占用过多的工作台面空间，不会对操作人员的工位操作造成干涉。机架两侧的护板做了折边处理，没有尖锐的外漏边角，能避免操作人员在上下料过程中被划伤，皮带下方的承托板采用高密度耐磨板材，长时间运行也不会出现凹陷变形的问题，能保证皮带运行的平面度，对于一些底面平整度要求高的薄型工件输送，也能保证输送过程平稳，不会出现工件卡滞、倾斜的问题。

　　设计过程中也充分考虑了不同工况的适配性，可调进气的支架不仅可以安装吹风组件，也可以根据工位需求安装光电传感器、定位挡块或者小型扫码枪支架，相当于预留了一个可调整角度的多功能安装位，用户不需要额外在机架上焊接或者打孔加装支架，就能快速拓展设备的功能，这种模块化的设计思路也让这款输送设备的适用场景不再局限于需要吹风的工位，对于需要在输送侧方安装检测元件的工位，同样能通过这个可调支架完成元件的角度调整，找到最合适的检测位置。
