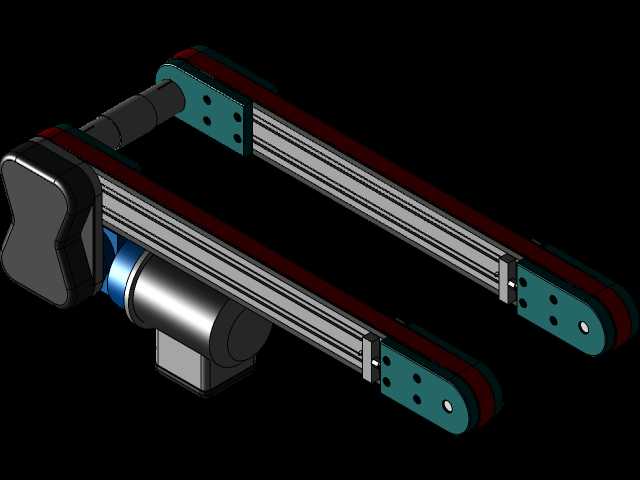

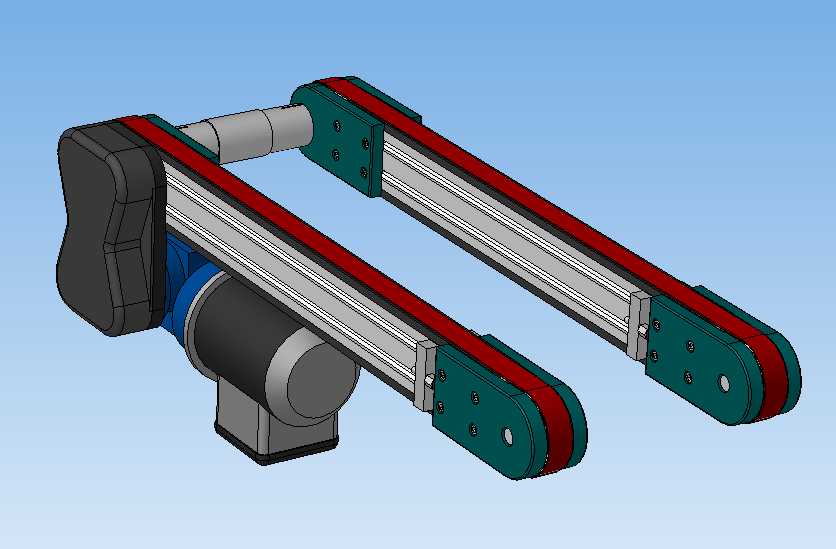

双带同步输送机器人配套单元结构

　　在3C电子零部件组装、小型五金件分拣、食品内包装转运这类对输送节拍、定位精度有较高要求的自动化产线场景中，单条皮带输送往往难以兼顾窄小物料的承托稳定性与多工位并行作业的空间需求，双带式的输送结构正是针对这类痛点开发的专用配套单元。这套输送单元采用平行布置的两条同步齿形带作为承载输送面，两条皮带之间预留的间隙可适配带定位销的工装治具、带凸起定位结构的载具通行，也能满足产线中顶升移栽机构、视觉检测相机从下方取像或顶升作业的空间需求，避免单条宽幅皮带遮挡作业路径的问题。从结构设计逻辑来看，驱动端采用单电机同轴输出的动力分配方案，动力从减速电机输出后通过转接轴同步传递给两条皮带的主动带轮，从根源上消除双带运行的速差问题，

　　保证物料在输送过程中不会因为两侧带速偏差出现偏移、卡滞甚至掉落的情况，相比双电机分别驱动的方案，既降低了电控同步的调试难度，也减少了动力部件的占用空间。张紧端采用独立的滑块式张紧结构，每条皮带的从动轮都安装在可沿铝型材导轨方向滑动的安装座上，通过侧面的顶丝调整张紧行程，既可以在皮带长时间运行出现拉伸松弛时单独调整张紧力，也能在更换皮带时快速松脱安装座完成维护，不需要拆解整个机架结构。机架主体采用标准工业铝型材拼接搭建，所有带轮安装座、电机固定座都通过T型螺栓与铝型材槽口连接，可根据实际产线的输送宽度需求调整两条皮带的间距，适配不同尺寸规格的物料输送需求，不需要重新加工定制机架主体，大幅缩短产线改造的设计与加工周期。安装边界方面，

　　这套输送单元的驱动电机采用侧置下挂的安装方式，电机主体布置在两条皮带的下方区域，不会占用皮带输送面的两侧空间，可直接对接多工位的并行作业设备，比如在皮带两侧布置贴装机构、检测传感器、分拣拨爪时，不会被电机结构干涉安装位置；设备底部预留了标准的脚轮与脚杯安装孔位，既可以通过脚杯调平后固定在地面作为独立输送段使用，也可以安装脚轮作为可移动的临时输送单元适配柔性产线的频繁调整需求，还能通过配套的连接支架直接集成在工业机器人的作业单元周边，作为机器人上下料的配套输送载体。在实际工况适配中，皮带表面可根据输送物料的特性选择不同的覆层材质，输送光滑塑料件时可加贴防滑硅胶层提升摩擦力，输送有防静电要求的电子元器件时可更换防静电皮带，

　　输送高温工况下的工件时可替换耐高温同步带，不需要改动主体结构就能完成适配。带轮两侧都加装了挡边结构，避免皮带运行过程中出现跑偏脱出带轮的问题，主动轮端采用与齿形带匹配的同步带轮，从动轮采用中间带凸起定位的光轮，既保证动力传递的精度，也降低从动轮的加工成本与装配难度。整个输送单元的走线都可隐藏在铝型材的槽口内部，通过线槽盖板覆盖，避免输送过程中物料掉落、粉尘堆积对线路造成损坏，也让整体设备外观更整洁，减少清洁维护的死角。在产线布局时，这套双带结构既可以多段拼接成长距离的输送主线，也可以单独作为机器人作业工位的上下料短段输送，对接机器人的夹爪取放料位置时，可通过调整安装高度让皮带输送面与机器人的作业基准面齐平，减少夹爪的升降行程，提升上下料的节拍效率。针对需要精确定位的工位，可直接在两条皮带的间隙位置安装阻挡气缸、定位销机构，当物料输送到指定位置时，阻挡机构从间隙中升起挡住载具，完成定位后机器人即可进行精准取料或装配作业，不需要额外在皮带侧面搭建定位机构，进一步节省产线的占用空间。
