6s规格微型辊道输送组件结构设计

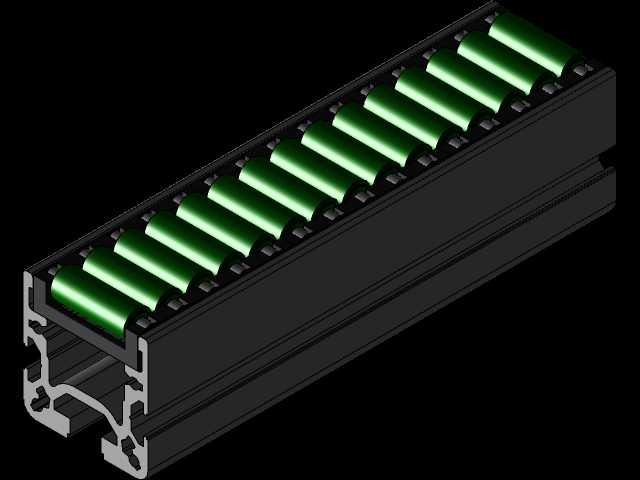

　　这款微型辊道组件，核心适配小尺寸轻型物料的短距离传输场景，在电子组装线的工位间物料传递、小型印刷品排版工位的工件流转、精密零部件工序间的缓冲输送环节都能找到适配场景，区别于大负载重型辊道，它的设计定位就是承载单重10kg以内的扁平类、小型盒装工件，不会占用过多线体安装空间，很适合在紧凑布局的工作台面、设备接驳位置做衔接输送。从结构设计逻辑来看，辊道主体采用标准工业铝型材作为承载基座，型材截面的槽道直接兼容常规T型螺栓安装，不需要额外做打孔焊接处理，现场安装时可以直接和相邻的工作台架、设备机架做快速拼接，安装边界的适配性很强，不管是水平布置还是小角度倾斜布置，都能通过型材槽道的固定点调整安装姿态。辊轮部分采用包覆式绿色弹性面层，

　　一方面能增加和输送工件接触面的摩擦力，避免光滑表面的工件在输送过程中出现打滑偏移，另一方面弹性面层可以缓冲工件放置时的冲击，不会刮花精密工件的表面，比如PCB板、小型注塑件、印刷完成的单页纸张这类对表面防护有要求的工件，输送过程中不会出现磕碰划伤的问题。辊轮的排布间距经过匹配计算，针对6s线体的标准宽度做了优化，最小支持长度30mm的小型工件输送，不会出现工件卡入辊轮间隙的情况，每根辊轮的转轴都采用低阻力的滑动配合结构，不需要额外添加润滑维护，日常使用过程中只需要定期清理辊轮表面积攒的灰尘碎屑就能保持顺畅运转，维护成本很低。在实际产线布局中，这类微型辊道经常和挡停机构、定位传感器配合使用，当工件输送到指定工位时，

　　侧边的挡停气缸伸出就能挡住工件，完成工位作业后挡停机构缩回，工件顺着辊道自然流到下一个工位，不需要额外设置动力输送结构，依靠工件自身重力或者前后工位的推送力就能完成流转，非常适合无动力简易输送线的搭建。从安装尺寸来看，这款辊道的基座宽度适配6s标准线体的安装尺寸，整体高度控制在较低范围，和常规工作台面接驳时不会出现明显的高度差，工件过渡非常平顺，辊轮的顶面高出铝型材基座上表面一定距离，确保工件输送过程中只会和辊轮接触，不会和铝型材基座产生摩擦剐蹭。基座的两端预留了拼接接口，多段同规格的微型辊道可以首尾拼接组成更长的输送线，也可以根据现场布局需求做90度转角接驳，搭配转角台就能实现工件的转向输送。设计过程中特意做了轻量化处理，

　　整段辊道的自重很低，单人就能完成搬运和安装调整，不需要借助吊装设备，很适合小型加工厂、实验室、小批量生产车间的柔性线体快速搭建需求，不需要做复杂的地基固定，直接放置在工作台架上锁紧固定螺栓就能投入使用。辊轮的转轴采用耐腐蚀的材质处理，在潮湿或者有少量切削液飞溅的车间环境中也不会出现锈蚀卡滞的问题，适配的工况范围更广，不管是电子无尘车间还是普通的机加工辅助工位，都能稳定运行。和传统的皮带输送结构相比，这类微型辊道的结构更通透，输送过程中工件底部不会和整面皮带接触，对于需要底部通风、底部检测的工件来说，不会遮挡检测视角，也不会因为皮带积尘污染工件底面，在一些需要视觉检测工件底部外观的工位，用这类辊道做输送载体，相机可以直接从辊轮间隙之间采集工件底部的图像，不需要额外设计工件抬升机构，能简化整线的结构复杂度。
