750W伺服驱动750mm行程线性执行机构

　　这款线性执行机构在3C电子装配产线的点胶、螺丝锁付工位，光伏组件的排版移送环节，以及包装设备的物料推送上料工位都有极高的适配性，属于直连式伺服驱动的单轴直线运动单元，区别于传统同步带传动的长行程滑台，这款产品将伺服电机直接集成在滑台端部，省去了额外的传动转接结构，整体刚性表现更优，适合需要频繁启停、定位精度要求在±0.02mm区间的中负载直线往复作业场景。

　　从结构设计逻辑来看，这款执行器采用全封闭钢带防护结构，滑台主体的型材基座采用一体化挤压成型的铝合金材质，基座两侧集成了高精度直线导轨的安装基准面，导轨安装位在型材挤压阶段就预留了精加工余量，后续通过数控磨削保证两根导轨的平行度控制在0.01mm/1000mm以内，避免后期装配出现的导轨扭曲、滑块卡滞问题。滑台内部的传动结构采用研磨级滚珠丝杠，丝杠直径根据750W伺服的输出扭矩匹配了20mm规格，导程选用10mm，兼顾了传动效率与进给速度，额定进给速度可以达到1m/s，完全满足多数自动化产线的节拍要求。端部的伺服电机安装座采用一体式铸铁加工，和铝型材基座通过定位销+内六角螺栓刚性连接，电机输出轴通过梅花形弹性联轴器和滚珠丝杠直连，联轴器的选型特意匹配了伺服电机的额定扭矩，预留了1.5倍的安全系数，既可以补偿电机轴和丝杠的微量同轴度误差，也能在滑台发生硬限位碰撞时起到缓冲保护作用，避免冲击力直接传导到电机编码器造成损坏。

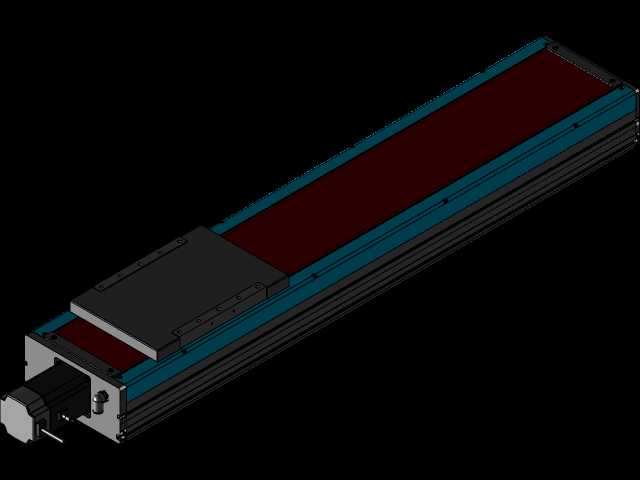

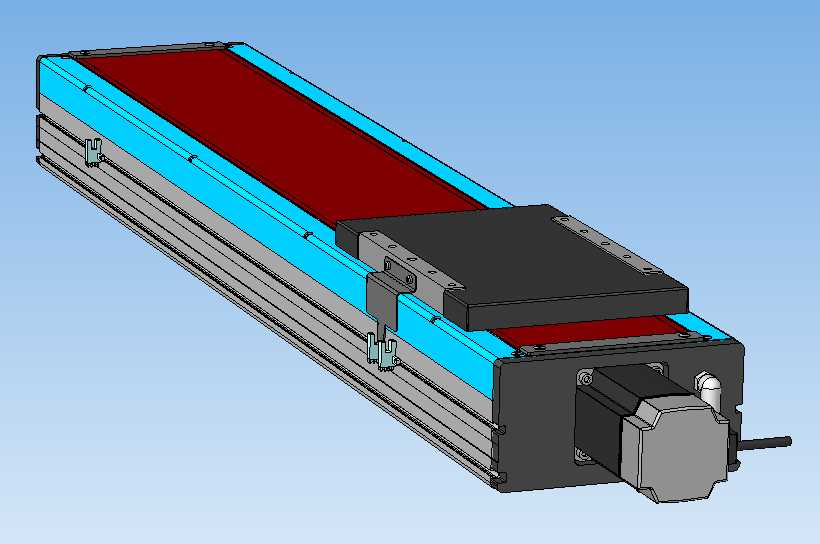

　　滑台的运动滑块部分采用加厚钢板加工，滑块底面和两个导轨的四个滑块通过螺栓刚性锁固，滑块上表面预留了成排的螺纹安装孔，孔位间距按照通用工业模组的安装标准设计，方便用户直接加装工装夹具、吸盘支架或者视觉检测相机，不需要额外加工转接板。滑台的防护结构采用两侧蓝色阳极氧化的铝合金盖板加顶部红色聚氨酯防尘钢带的组合，钢带两端通过张紧弹簧固定在滑台两端的端盖上，运动过程中钢带始终和型材上表面紧密贴合，可以有效阻挡车间环境里的粉尘、切削液碎屑进入滑台内部，延长导轨和丝杠的维护周期，这种防护设计比开放式的滑台更适合多尘、有少量切削液飞溅的机加工上下料场景。

　　安装边界方面，这款执行器的总长度根据750mm的有效行程设计，整体型材截面宽度为120mm，整体高度（含滑块凸起部分）为85mm，端部电机部分的总宽度和型材宽度保持一致，不会额外占用侧面安装空间，电机出线方向可以根据用户实际安装需求调整为左侧、右侧或者尾部出线，适配不同的设备布线走向。滑台的两端都预留了硬限位撞块和光电传感器的安装槽位，用户可以根据自己的行程需求调整原点、正负限位的传感器位置，不需要额外在设备机架上焊接传感器安装支架。基座的底部和侧面都预留了T型螺母安装槽，既可以采用底部锁螺栓的方式固定在设备机架上，也可以通过侧面压块的方式实现无应力安装，避免安装过程中挤压铝型材导致基座变形，影响导轨的直线度。

　　在实际选型适配过程中，这款执行器的额定水平负载可以达到30kg，垂直安装时因为需要克服滑台和负载的自重，额定负载建议控制在12kg以内，如果需要搭配外部减速机构提升垂直负载能力，也可以在电机安装端预留的法兰位适配行星减速机，不需要改动滑台的主体结构。滑台的润滑维护点设置在滑块的侧面，预留了黄油嘴接口，日常维护时不需要拆开防护盖板，直接通过油枪加注润滑脂就可以完成导轨和丝杠的润滑，维护操作十分便捷。另外滑台的运动部分整体做了动平衡校正，在高速往复运动时的振动量控制在0.05g以内，不会因为高速运动产生明显的共振，适合搭配视觉检测系统做高速定位作业，避免振动影响相机的成像清晰度。
