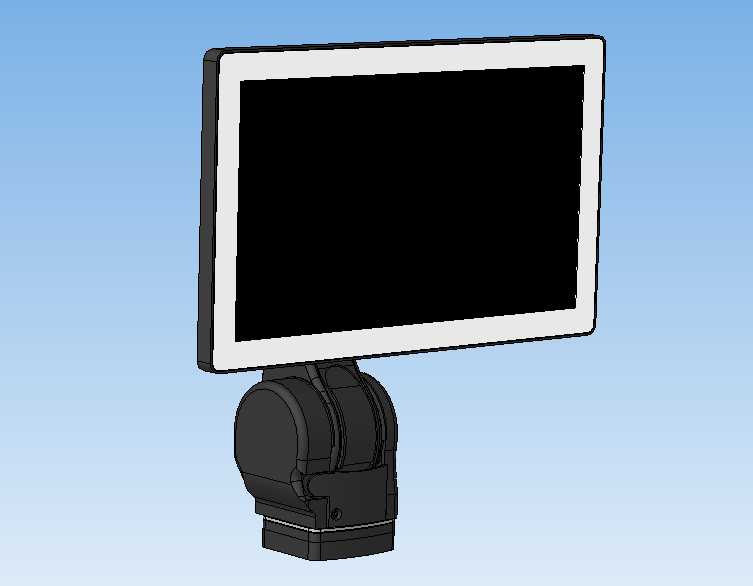

水平可调式监视器支撑安装结构

　　在工业监控、车载显示、工位可视化终端、安防布控等场景中，显示终端的安装固定结构直接决定了设备的使用体验与长期可靠性，这款水平安装监视器支架正是针对这类水平基面安装需求开发的专用支撑结构。不同于常见的壁挂、吊装支架，该结构专门适配水平安装基面的使用场景，可直接固定在控制台台面、设备顶面、车载仪表台等水平承载面上，为显示终端提供稳定的支撑与角度调节能力。从结构设计来看，该支架采用分体式铰接结构，下部为水平安装基座，基座底部预留标准安装孔位，可通过螺栓直接与水平承载面锁紧固定，基座与上部铰接座之间设置阻尼转轴结构，无需额外锁紧手柄即可实现俯仰角度的无级调节，调节后可在任意角度保持稳定，不会出现显示终端下垂、移位的问题，

　　适配不同身高操作人员的视线角度需求，也可满足不同安装位置的视角调整要求。上部的显示终端连接面采用标准安装孔距设计，可适配常规尺寸的工业监视器、小型液晶显示屏，连接面与显示屏背部完全贴合，受力均匀，避免长期使用后出现连接位变形、屏幕倾斜的问题。从安装边界来看，该支架整体结构紧凑，基座占用的水平安装面尺寸较小，不会过多占用台面安装空间，铰接部位的转动行程经过合理限位，俯仰调节范围覆盖常规使用的视角区间，既不会因为调节角度过小无法满足使用需求，也不会因为转动幅度过大导致线缆拉扯、结构干涉。在实际应用中，这类支架可广泛用于工业生产线的工位显示终端安装，为操作人员提供设备参数、生产进度的可视化支撑；也可用于车载监控系统的显示屏安装，

　　在车辆行驶过程中保持显示屏稳定，不会因为颠簸出现角度偏移；还可用于安防监控室的桌面辅助显示终端安装，灵活调整视角满足多屏监控的观看需求。设计过程中充分考虑了实际使用的受力情况，铰接部位的阻尼力矩经过匹配计算，既要保证角度调节时的操作手感顺畅，又要保证在长期承重、轻微振动的工况下不会出现角度滑移，基座的安装孔位采用沉孔设计，螺栓锁紧后头部不会突出基座表面，避免刮擦安装基面、影响结构平整度。整体结构的外形采用圆弧过渡设计，没有尖锐棱角，避免安装、调试过程中划伤操作人员，外壳采用硬质工程塑料材质，兼顾结构强度与轻量化要求，不会给安装基面带来过大的承重负担，同时具备一定的耐油污、耐摩擦能力，适配工业现场的复杂使用环境。

　　线缆可通过支架内部的中空走线槽布置，从显示屏背部直接穿入支架内部，从基座侧部引出，避免线缆外露杂乱，也防止线缆被外部构件剐蹭损坏，提升整体布线的整洁度与可靠性。不同于通用型的万能支架，该结构专门针对水平安装场景优化，没有多余的调节维度，结构更简洁，可靠性更高，安装步骤更简便，只需要在水平基面上按照孔位打好安装孔，锁紧固定螺栓，再将显示屏固定到上部连接面即可完成安装，不需要复杂的调试工序。在结构建模过程中，所有铰接部位的配合间隙都按照实际加工公差设置，转轴与轴孔的配合尺寸符合注塑件的加工精度要求，安装孔位的位置度公差满足常规装配要求，可直接用于后续的结构开模、加工生产参考，也可直接导入装配体中完成显示终端安装结构的整体布局设计，帮助结构设计人员快速完成相关设备的安装结构选型与布局验证。
