重型工业设备用可拆卸合页铰链结构

　　这类带长圆孔安装位的工业铰链，多用于需要频繁开启检修门、防护舱门的工业设备场景，比如车间大型加工设备的安全防护门、重型配电柜的侧开检修门、工业流水线设备的可拆卸护罩连接位，和民用门窗合页不同，这类铰链需要承受更高的门板自重，同时要适配工业现场安装时的孔位偏差，还要满足设备长期运行中的抗振动、抗疲劳要求，避免设备运行过程中门体松动、铰链变形脱落引发安全隐患。

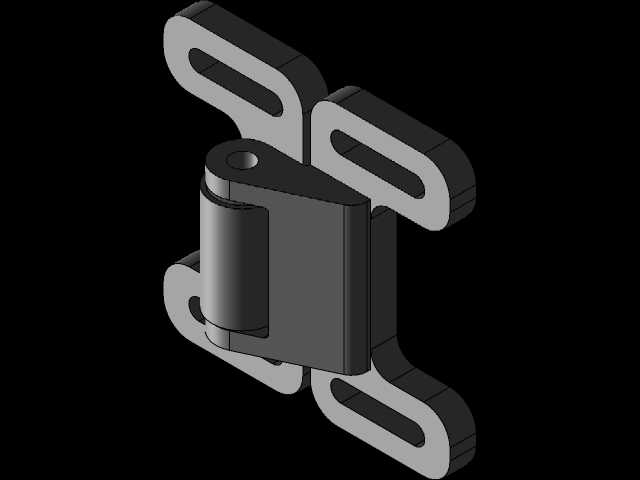

　　从结构设计来看，这款铰链采用对称式四安装耳布局，每个安装耳上都加工了长圆形的安装过孔，这种孔型设计不是随意选择的，现场安装时，安装孔位如果存在几毫米的加工误差，不需要重新在设备门板或门框上扩孔、重新钻孔攻丝，直接通过长圆孔的调节余量就能对齐安装螺丝，大幅降低现场装配的难度，尤其是大型设备焊接成型的门框，焊接变形很容易导致预设孔位出现偏移，长圆孔的调节量可以覆盖这类常规焊接变形带来的误差，不用返工修正门框结构。中间的铰接轴采用一体式销轴结构，轴套和铰接座之间预留了合理的转动间隙，既不会因为间隙过大导致门体晃动，也不会因为间隙过小，在现场有粉尘、轻微锈蚀的情况下出现卡滞，转动时的阻尼感均匀，开关门过程中不会出现突然的顿挫。

　　安装边界方面，这款铰链的四个安装耳分别向上下两侧延伸，铰接轴位于整体结构的中心位置，安装后铰接轴的回转中心和门板、门框的贴合面预留了足够的转动避让间隙，门板开启到90度甚至180度的过程中，门板边缘不会和门框发生剐蹭，不需要额外在门板边缘做倒角避让处理。安装耳的厚度做了等强度设计，靠近铰接轴的位置厚度略大于安装耳末端，既保证了铰接位置的结构强度，承受门体重量时不会出现根部断裂，也不会因为整体厚度过大造成材料浪费、整体重量超标。

　　实际选型使用时，这类铰链单只可以承受数十公斤的门体重量，如果是宽度超过一米、重量超过百公斤的重型防护门，可以在门体侧边均匀布置2-3只同规格铰链，分摊门体的重量载荷，避免单个铰链受力过大出现变形。和普通外露式铰链不同，这款铰链的安装螺丝是从铰链侧穿过安装孔锁紧在门板和门框上，安装完成后螺丝头位于铰链的安装耳内侧，设备外侧看不到外露的螺丝，既可以避免生产过程中粉尘、切削液堆积在螺丝位置造成螺丝锈蚀拆卸困难，也能避免无关人员随意拧动螺丝拆卸防护门，提升设备的整体安全防护等级。

　　建模过程中，这类铰链的结构需要重点关注铰接轴的配合公差，轴和轴孔之间的间隙控制在0.1-0.2mm之间，既满足转动灵活的要求，也不会出现径向窜动；长圆孔的长度一般设置为安装螺丝直径的1.5倍，足够的调节量适配现场安装误差，同时不会因为孔过长降低安装耳的结构强度；所有的棱边都做了小圆角过渡处理，避免安装过程中锋利的棱边划伤装配人员，也避免应力集中导致铰链在长期受载情况下出现棱边开裂的问题。这类铰链一般采用碳钢冲压或者铸造成型后做镀锌或者喷塑表面处理，也有不锈钢材质的版本用于有防腐要求的食品加工、化工设备场景，不同材质的版本结构尺寸完全一致，可以根据使用环境的防腐要求灵活选择，不需要重新设计安装孔位，互换性很强。
