三菱BVV-T 2p双极断路器结构设计

　　在低压终端配电场景里，这类双极开关是民用入户回路、小型设备配电支路的核心保护元件，日常承担线路过载、短路故障时的快速分断任务，同时可作为回路隔离开关使用，在检修时提供明显的断开点，保障运维人员的操作安全。不同于单极开关仅断开相线的设计，这款1P+N结构的双极开关在分闸状态下可同时切断相线与中性线，避免老旧线路中性线带电带来的触电风险，尤其适合农村自建房、老旧小区改造这类线路敷设规范性不足的配电场景，也可用于小型工控设备、照明配电箱的支路控制，适配AC220V额定电压的终端配电需求。

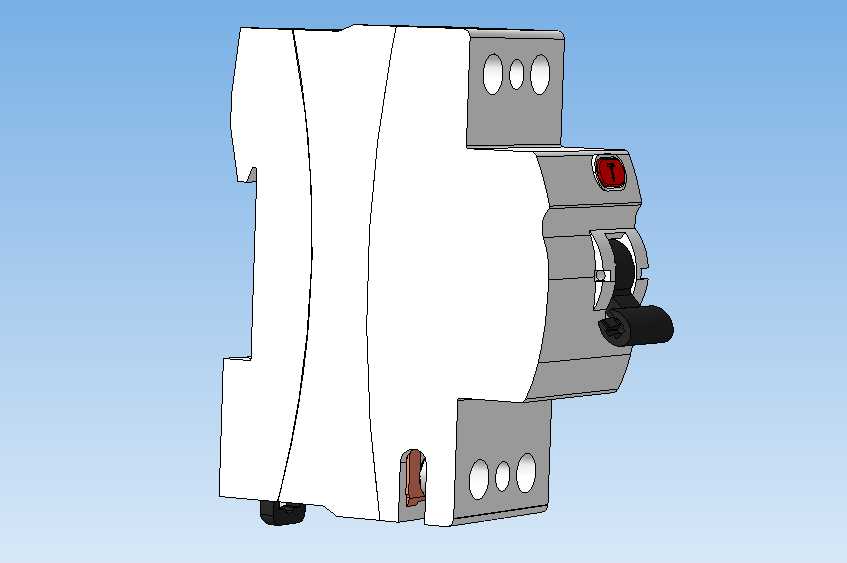

　　从结构设计逻辑来看，这款开关采用标准DIN导轨卡装结构，整体壳体采用阻燃热固性塑料压制成型，上下两端的接线端子区域设置了对应的接线孔位与螺丝锁紧结构，进线端与出线端的端子间距满足电气安全爬电距离要求，避免长期使用后积灰、凝露引发的相间短路问题。操作手柄设置在壳体正面侧方，手柄的操作角度、操作力矩符合低压电器操作手感的通用设计要求，分合闸位置有清晰的状态标识，合闸时手柄与壳体表面齐平，分闸时手柄向下倾斜，运维人员在配电柜前可快速识别回路通断状态。手柄旁设置的红色状态指示件，可在手柄卡涩、外部操作力不足时直接反馈内部触头的分合位置，避免假分闸带来的安全隐患。

　　壳体上下两端的安装结构完全适配35mm标准DIN导轨，底部设置了弹性卡爪，安装时只需将开关上端挂在导轨上沿，向下按压即可卡入导轨，拆卸时用螺丝刀撬动底部卡爪即可快速取下，无需额外紧固件，在配电箱内排布时可与同规格的漏电保护器、单极断路器、隔离开关等元件紧密拼接，有效节省柜内安装空间。整体宽度为2个标准模数宽度，也就是36mm，在配电箱排布时可按照模数化尺寸统一规划回路排布，预留的接线空间可容纳6平方毫米及以下的铜芯导线接入，锁紧螺丝的扭矩设计在1.2N·m到1.8N·m之间，既可以保证导线压接牢固不松动，也不会因为扭矩过大压伤导线线芯，长期运行时不会出现接线端子过热的问题。

　　内部的触头系统采用银合金触点，分断短路电流时的抗熔焊性能优异，灭弧室采用多栅格金属灭弧结构，可在短路分断时快速切割、冷却电弧，将电弧电压快速提升至电源电压以上，实现故障电流的快速熄灭，避免电弧飞出壳体引发相邻元件的损坏。操作机构采用速通速断结构，不管操作人员操作手柄的速度快慢，内部触头的分合速度都由机构弹簧力决定，不会因为缓慢操作导致触头拉弧时间过长，有效提升触点的使用寿命。壳体侧面设置的拼接卡槽，可与同系列的漏电附件、辅助触点附件直接拼接，扩展漏电保护、信号反馈等功能，无需额外更改安装尺寸，适配不同场景的配电需求。

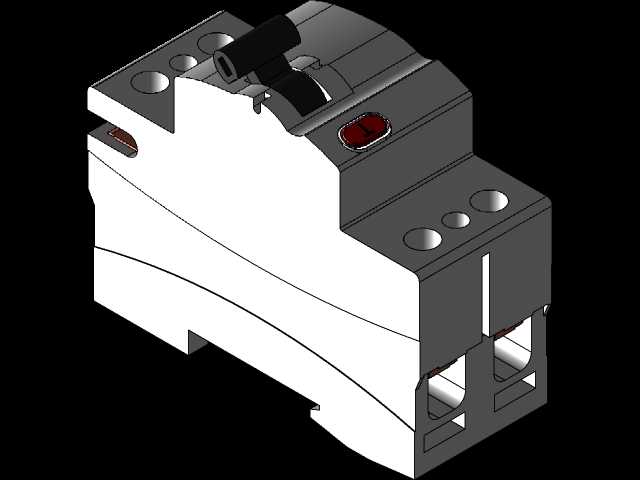

　　在三维建模过程中，这类开关的建模需要重点关注壳体的分型面位置、导轨卡爪的弹性变形空间、操作手柄的运动干涉检查，尤其是内部触头分合闸过程中的运动行程，需要保证动静触头的开距满足低压电器的安全要求，同时操作机构的连杆运动不能与壳体内壁、灭弧室等部件发生干涉。接线端子的螺丝孔位、压线板的活动空间也需要精准建模，保证实际装配时螺丝可顺利拧入，压线板可正常压紧不同线径的导线。模型的外观细节还原了壳体表面的防滑纹理、标识刻印位置、进出线孔的倒角结构，可直接用于配电箱的三维布局布线设计，提前校验柜内元件排布的安全间距、导线弯曲半径，避免实际装配时出现元件干涉、接线空间不足的问题。
