带第四旋转轴的参数化数控雕刻铣削设备

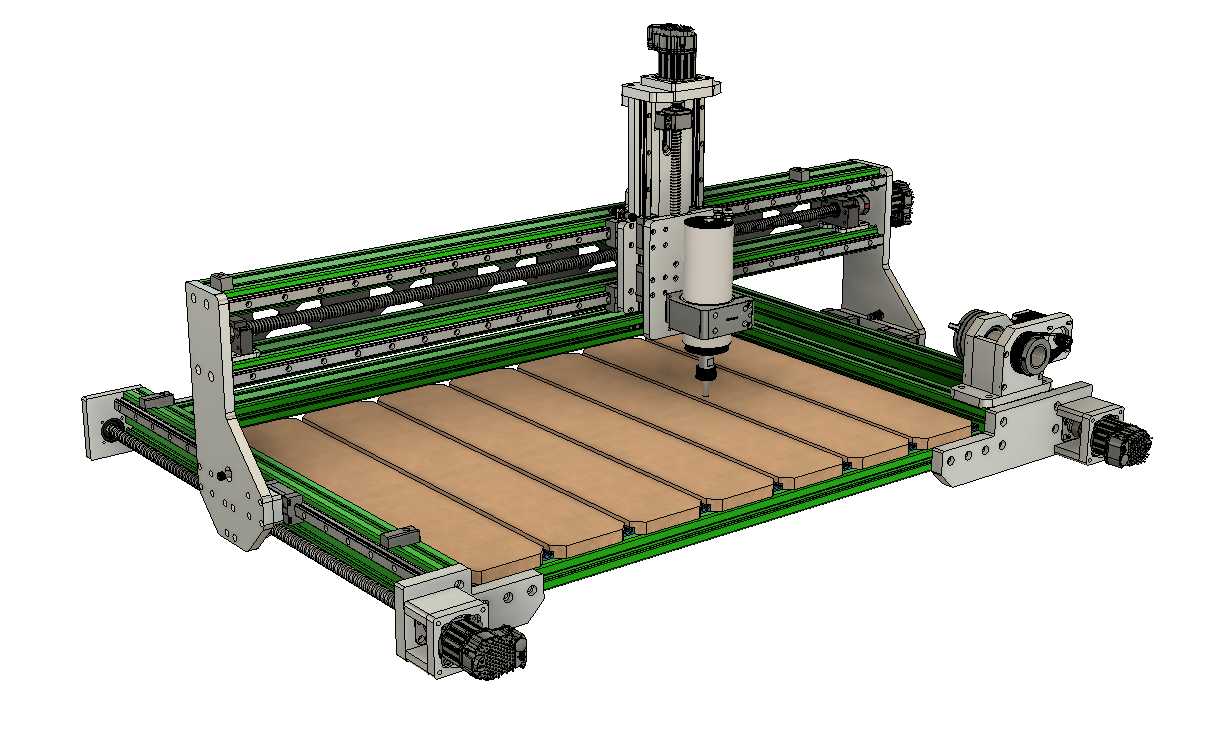

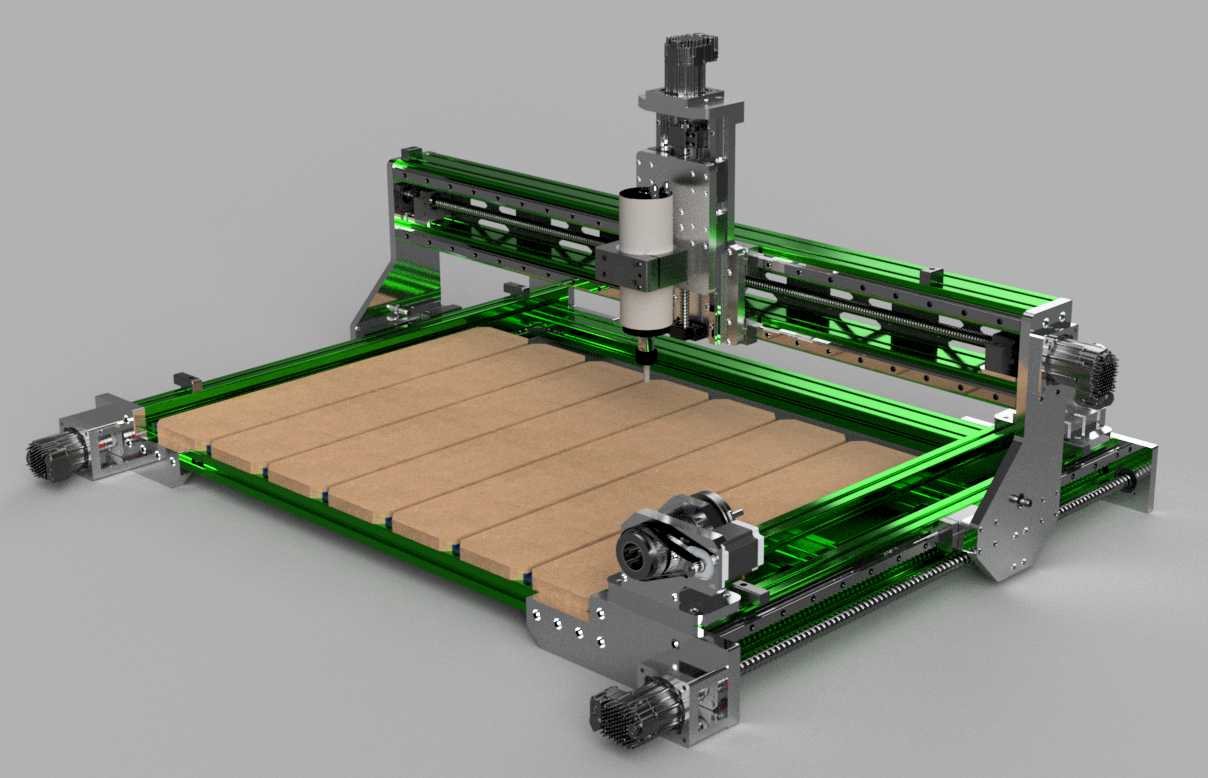

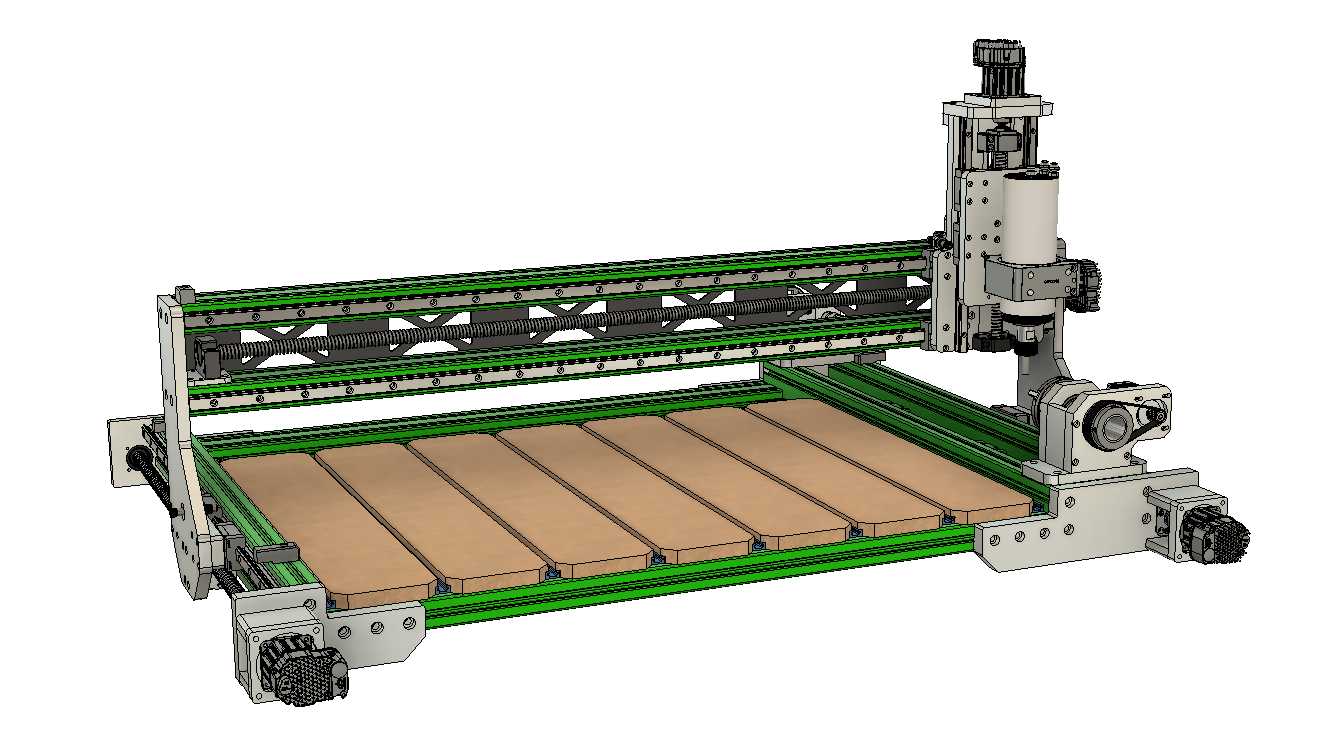

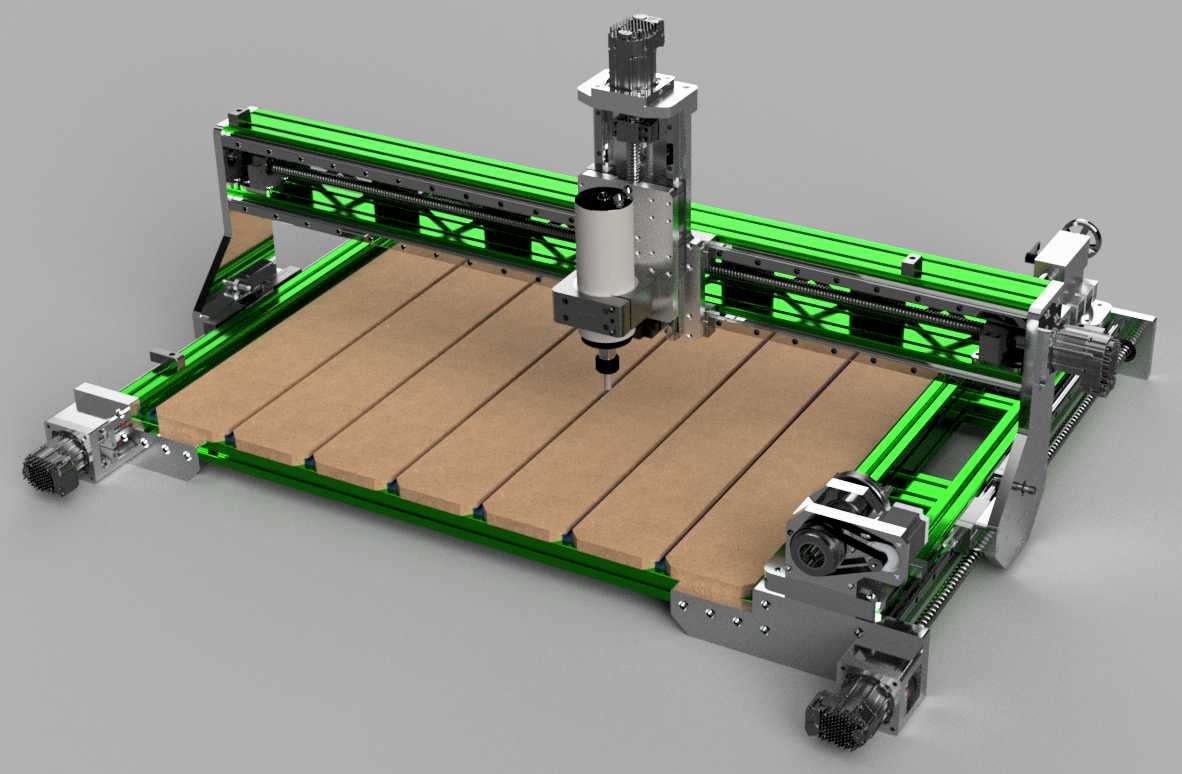

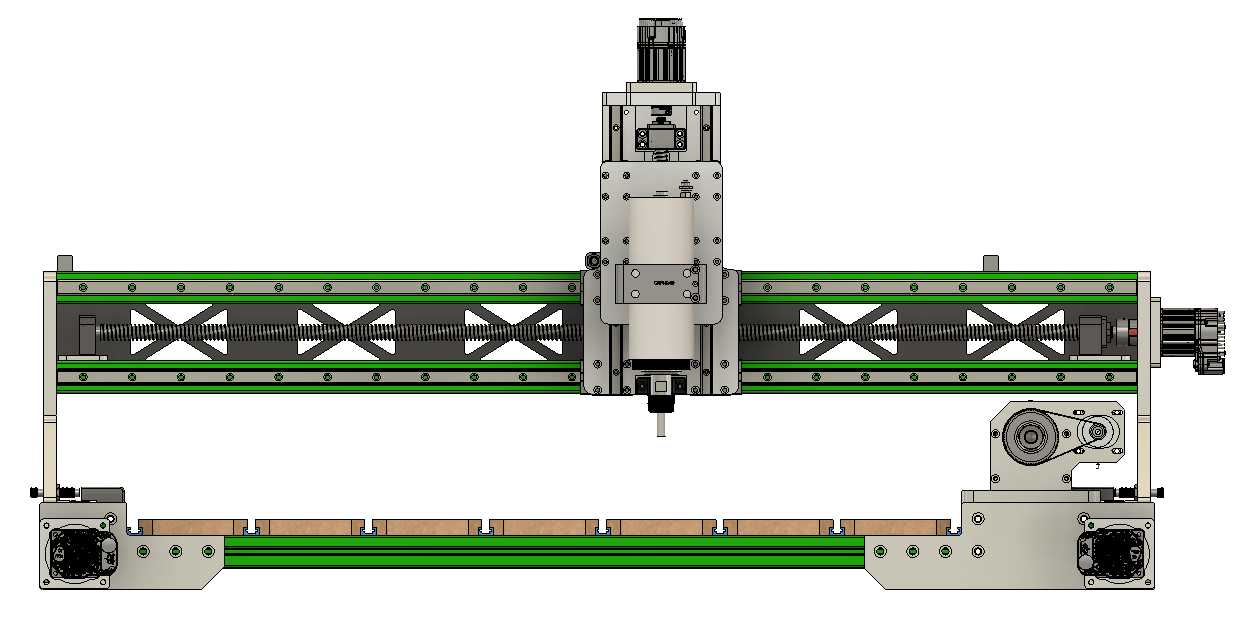

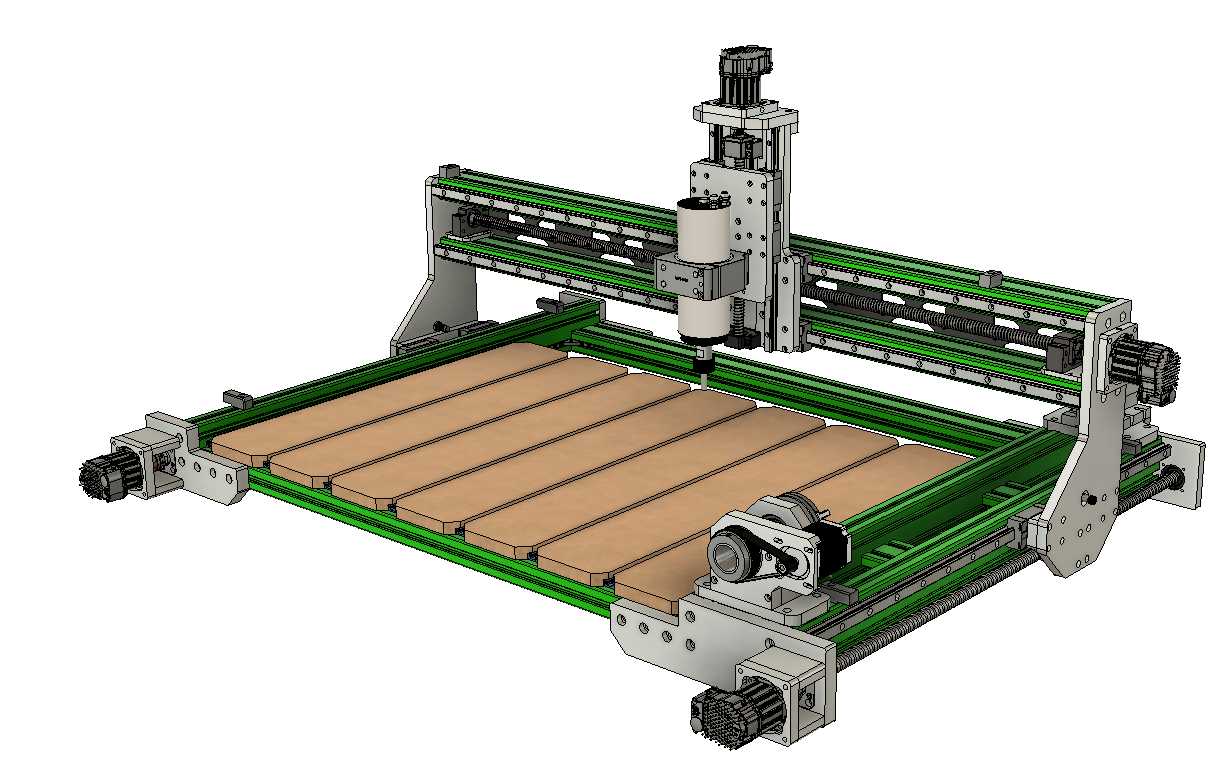

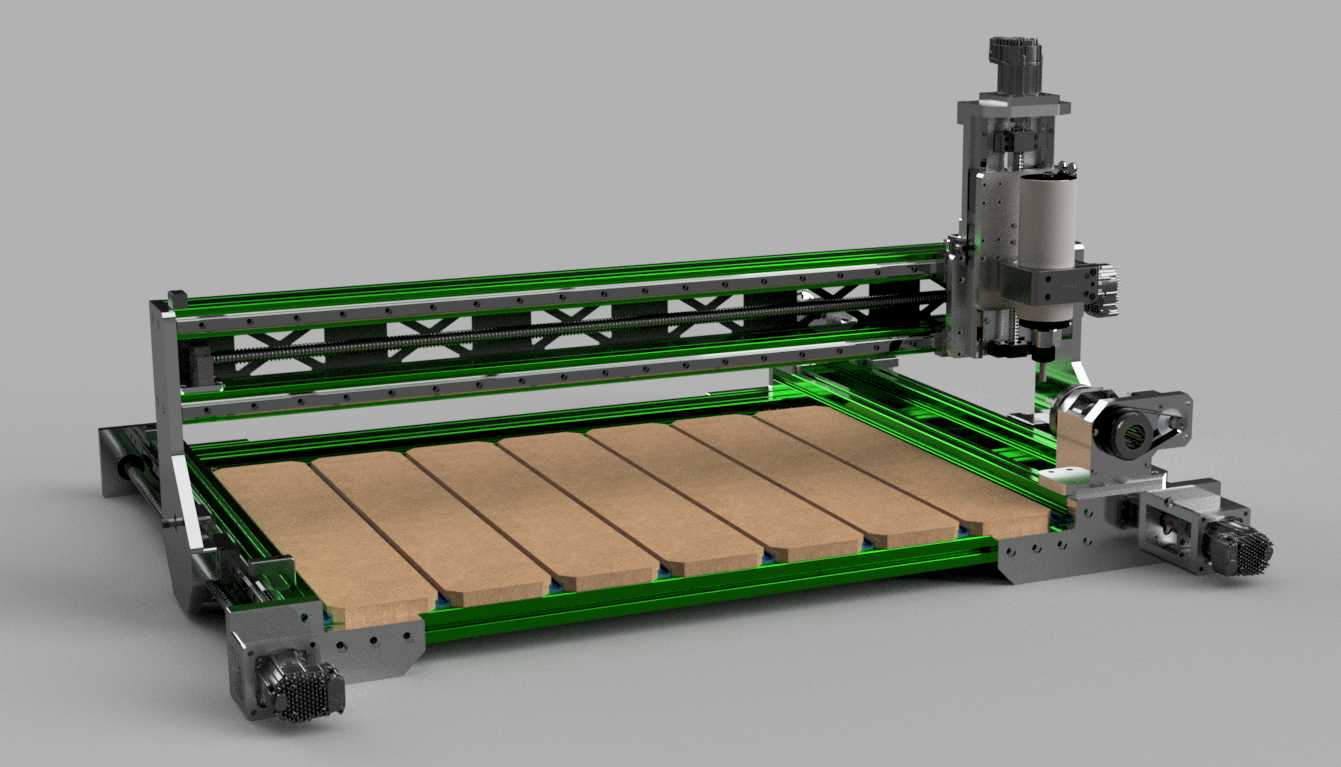

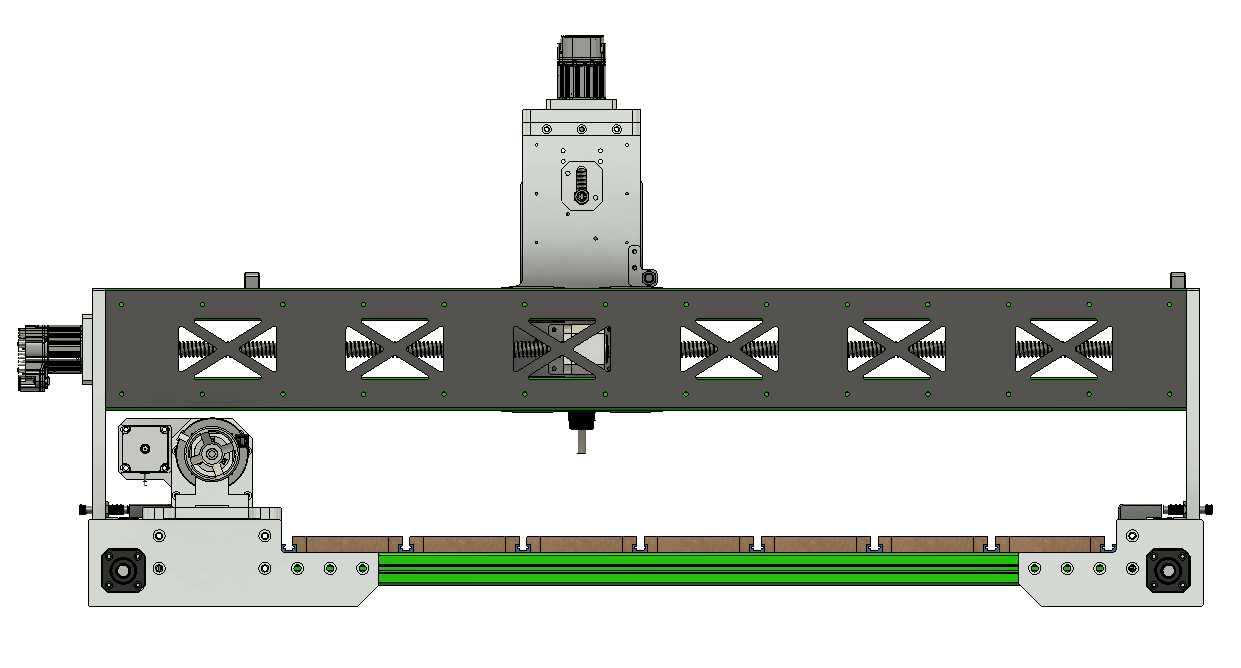

　　这款四轴联动的数控铣削雕刻设备，主要面向小型加工工坊、个人DIY加工、教学实训场景使用，可覆盖木质板材雕刻、软金属铣削、塑料件切型、浮雕加工、圆柱面回转雕刻等多类加工需求，相比常规三轴数控路由设备，新增的第四旋转轴可实现工件的回转装夹加工，无需多次拆装翻面即可完成柱面、曲面类零件的多面加工工序，大幅减少重复装夹带来的定位误差，提升复杂轮廓工件的加工精度与加工效率。设备整体采用龙门式动梁结构布局，X轴方向采用双线性导轨搭配同步传动结构，保证长行程运动过程中的龙门架运行同步性，避免单侧受力偏移导致的加工轨迹偏差；Y轴导轨沿床身两侧纵向布置，承载整个龙门组件的纵向运动，导轨安装面经过铣平校准，保证全行程内的直线度公差控制在加工允许范围内；

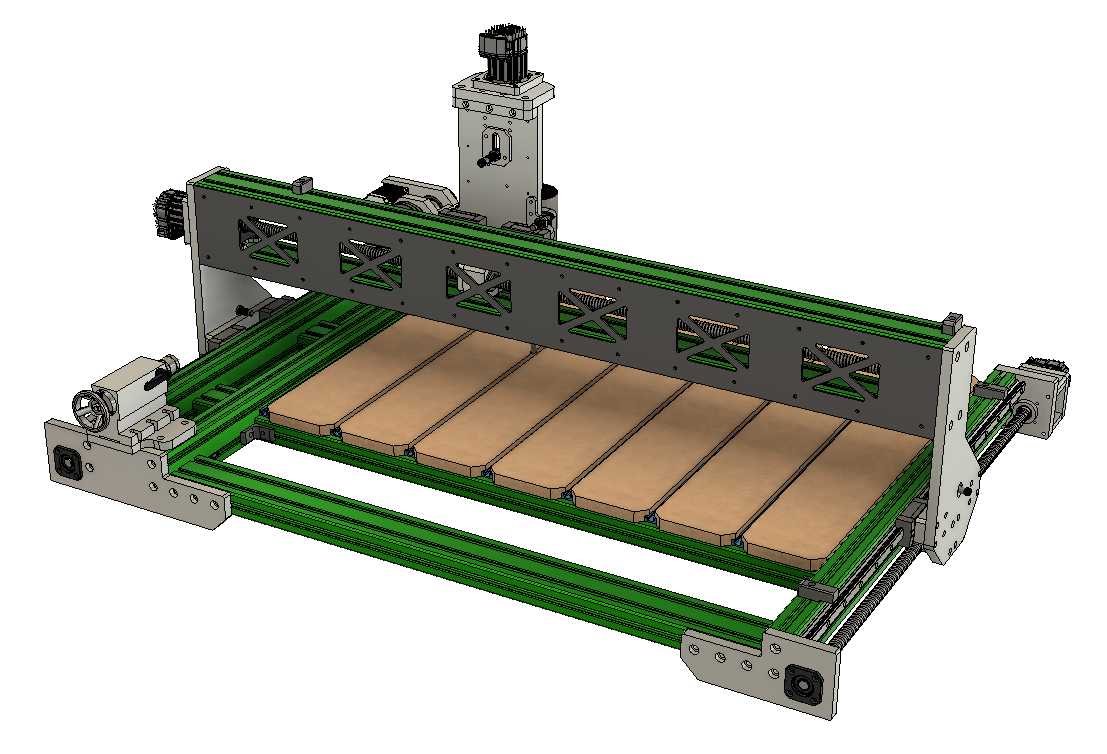

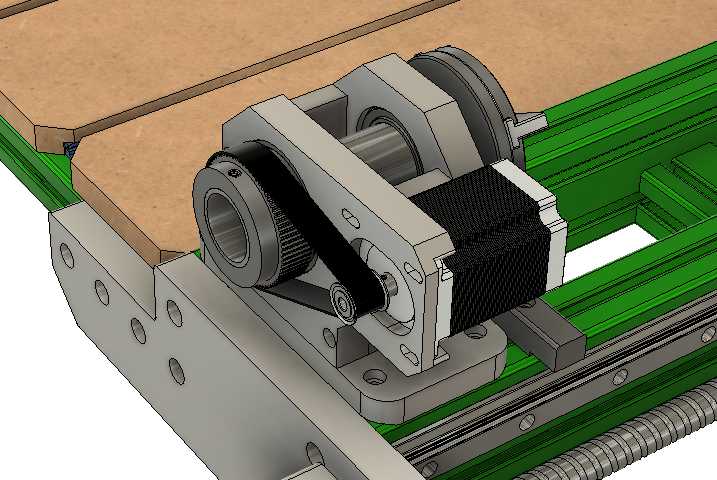

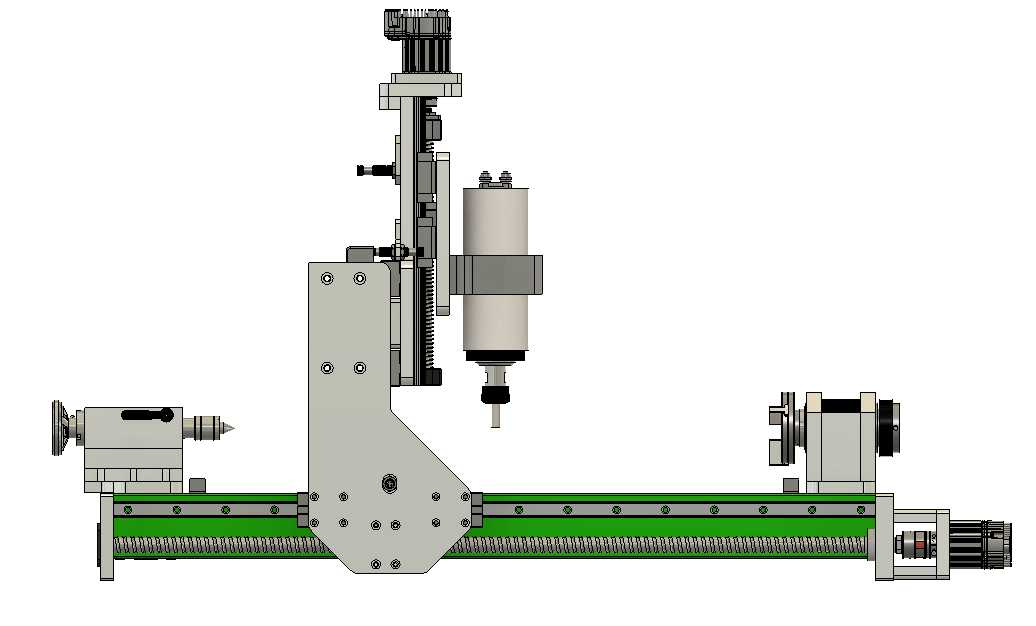

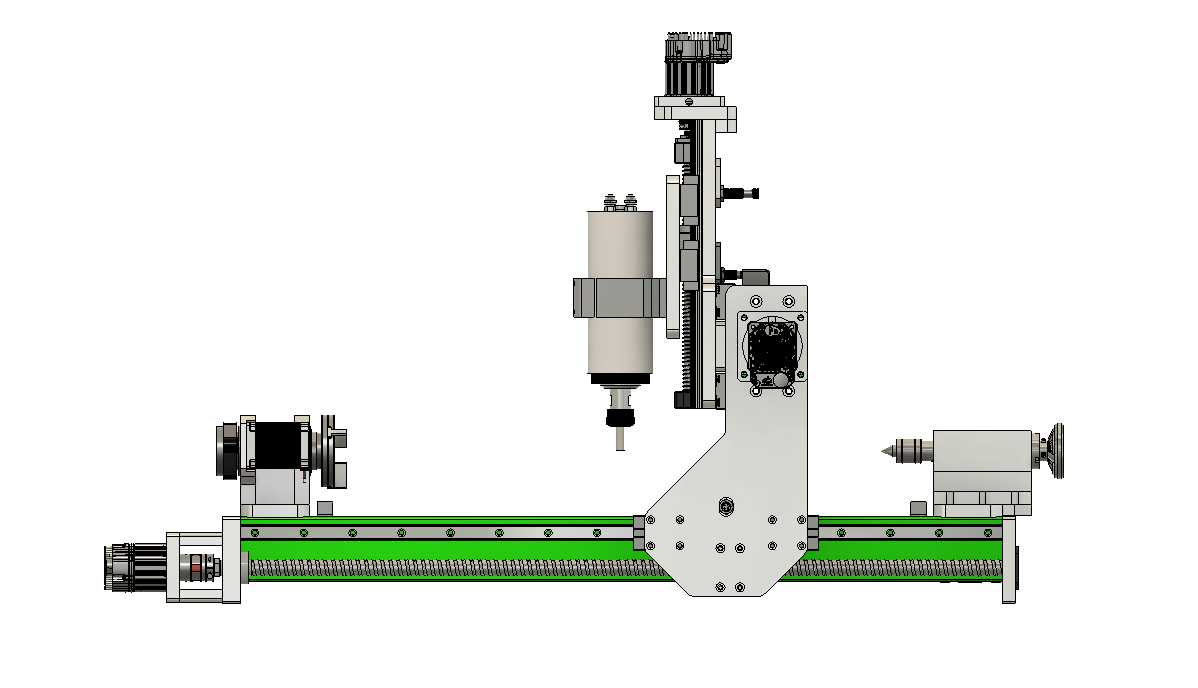

　　Z轴滑台采用垂直布置的线性导轨搭配滚珠丝杠传动，搭载高速电主轴作为加工执行端，可适配不同直径的铣刀、雕刻刀头，满足不同材质的切削加工需求。第四轴采用回转主轴结构，可通过卡盘装夹棒料、柱类工件，与X/Y/Z三轴实现联动插补运动，可完成柱面刻字、螺旋槽加工、立体曲面雕刻等三轴设备无法实现的加工工序，拓展了设备的加工适用范围。设计过程中采用全参数化的建模逻辑，整机的核心尺寸均通过全局参数进行关联控制，X/Y/Z三轴的有效行程可通过修改对应参数快速调整，适配不同加工幅面的需求，导轨安装位、丝杠支撑座位置、主轴安装孔位等关键配合尺寸均随参数变更自动更新，无需逐个修改特征，大幅提升了模型的改型效率，可快速衍生出不同加工幅面、不同配置的同系列设备方案。床身部分采用铝型材拼接搭配钣金加强筋的结构形式，在保证整体结构刚性的前提下控制整机重量，降低设备的制造成本与搬运难度，工作台采用模块化的条形板材拼接结构，可根据加工需求更换不同材质的工作台面，比如适配密度板雕刻的密度板台面、适配软金属加工的铝型材T型槽台面、适配真空吸附的多孔吸附台面，无需改动床身主体结构即可完成台面更换。主轴箱部分经过紧凑化优化设计，将电主轴的固定座、Z轴滑块安装位、拖链安装位集成在单一结构件上，减少了装配零件数量，降低装配累积误差，同时日常维护时可快速拆卸主轴组件，更换夹头、维护轴承的操作空间充足，无需拆解大量周边结构即可完成常规维保操作。

　　设备的传动部分全部采用精密滚珠丝杠搭配伺服电机驱动，相比同步带传动方案，传动精度更高、反向间隙更小，可满足高精度铣削加工的进给精度要求，导轨全部采用标准线性导轨，滑块自带润滑注油口，可定期加注润滑脂降低运动磨损，延长设备的使用寿命。电气走线全部采用拖链收纳布置，X/Y/Z轴以及第四轴的电机线、主轴电源线、控制线均沿拖链内部分槽布置，避免运动过程中线缆拉扯、磨损导致的电气故障，拖链的弯曲半径根据线缆直径合理选型，保证线缆在全行程运动过程中不会出现过度弯折的情况。安装边界方面，设备的整机占地尺寸根据加工幅面的参数变化可灵活调整，常规1米加工幅面的机型占地长度约1.6米、宽度约1.3米，安装时需在设备四周预留不小于0.

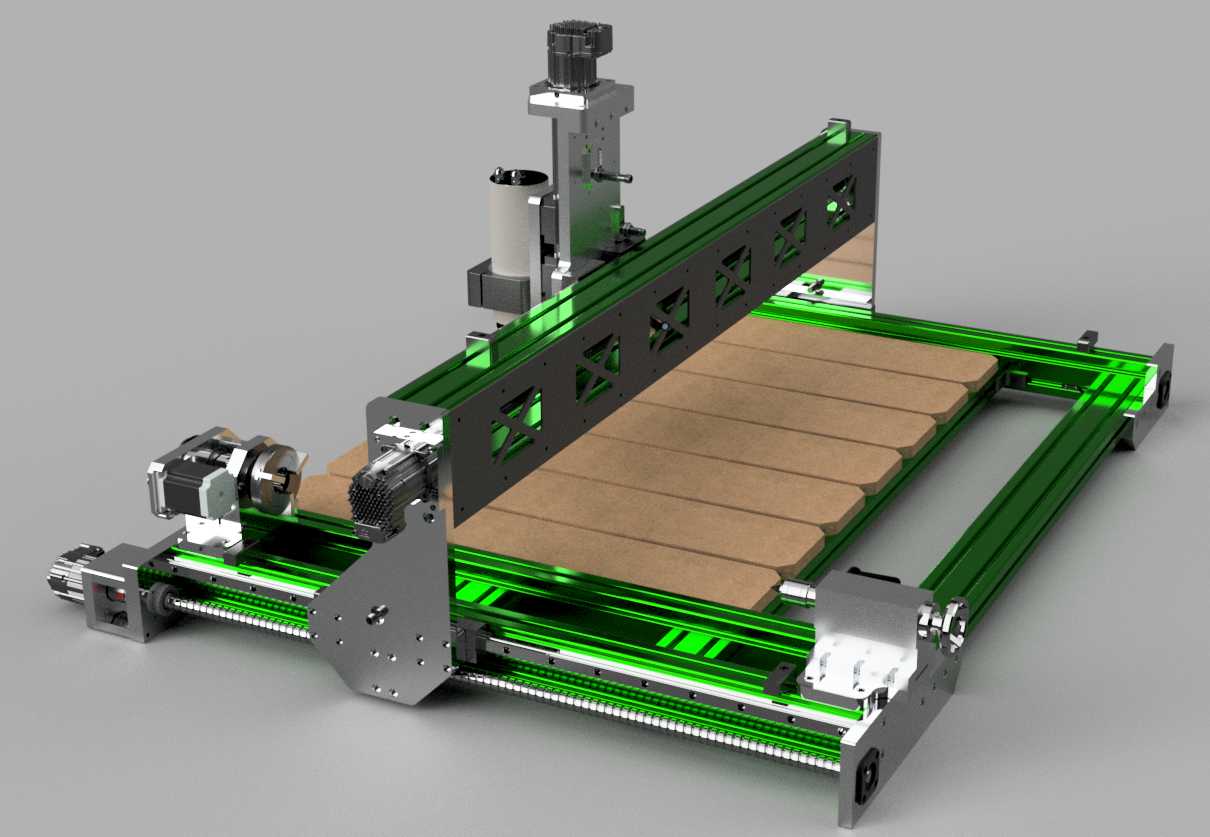

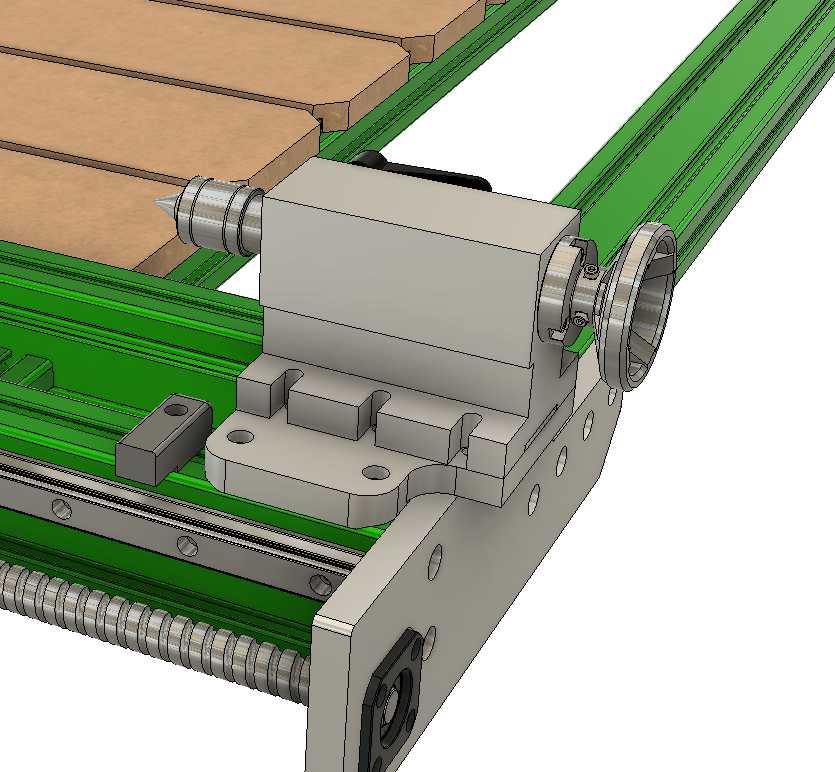

　　5米的操作与维护空间，地面需保证平整，水平度公差控制在2mm/米以内，避免床身放置不平导致的导轨扭曲、运动卡滞问题；第四轴的安装位置位于Y轴行程的一端，可根据加工需求选择安装在工作台左侧或右侧，安装时需保证第四轴的回转中心与X轴运动方向平行，避免回转加工时出现锥度误差。设备的Z轴有效行程可根据加工工件的高度调整参数，常规配置下Z轴行程可满足150mm以内高度的工件加工需求，若需加工更高的工件，可通过调整Z轴立柱高度参数、加长导轨与丝杠长度快速改型，无需改动整体结构布局。在实际加工应用中，这款设备可适配多种加工场景，比如广告行业的亚克力板切割、PVC板雕刻，木工行业的家具浮雕、木板开料，工艺品行业的圆柱木雕、手把件立体雕刻，教育行业的数控加工实训教学，小型五金加工行业的铝件样板铣削、塑料零件打样等，相比大型工业数控铣床，设备的采购成本更低、占地面积更小、操作门槛更低，适合小批量加工、个性化定制加工的场景使用。建模过程中所有标准件均采用实际量产的标准型号建模，比如线性导轨、滚珠丝杠、伺服电机、主轴夹头等部件的安装尺寸完全匹配市售量产配件，模型可直接用于生产出图，无需二次调整配合尺寸，参数化的设计逻辑也方便设计人员根据自身的加工需求快速调整设备参数，生成符合自身使用需求的定制化设备方案。
