原木专用棱镜式切片加工设备结构设计

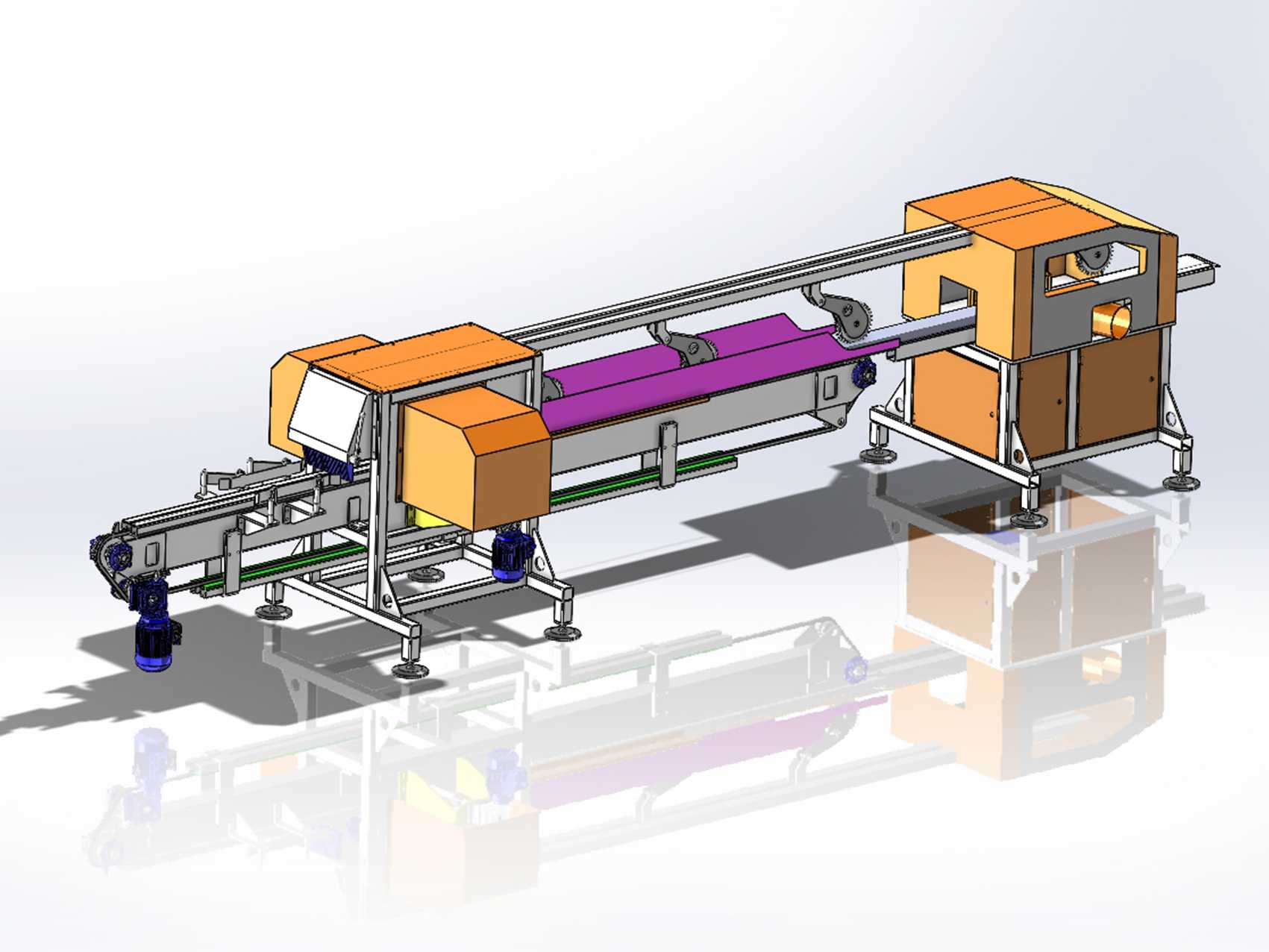

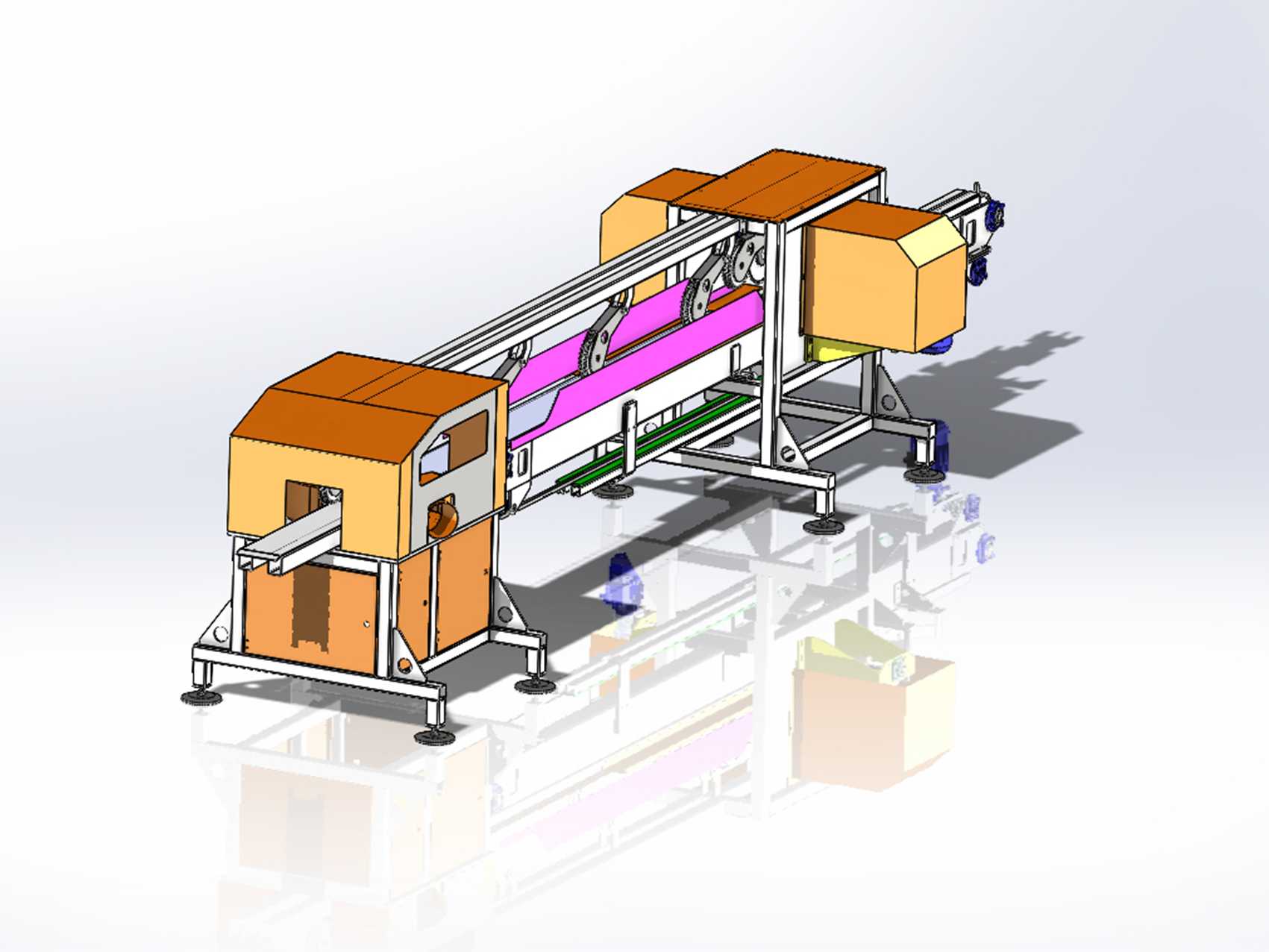

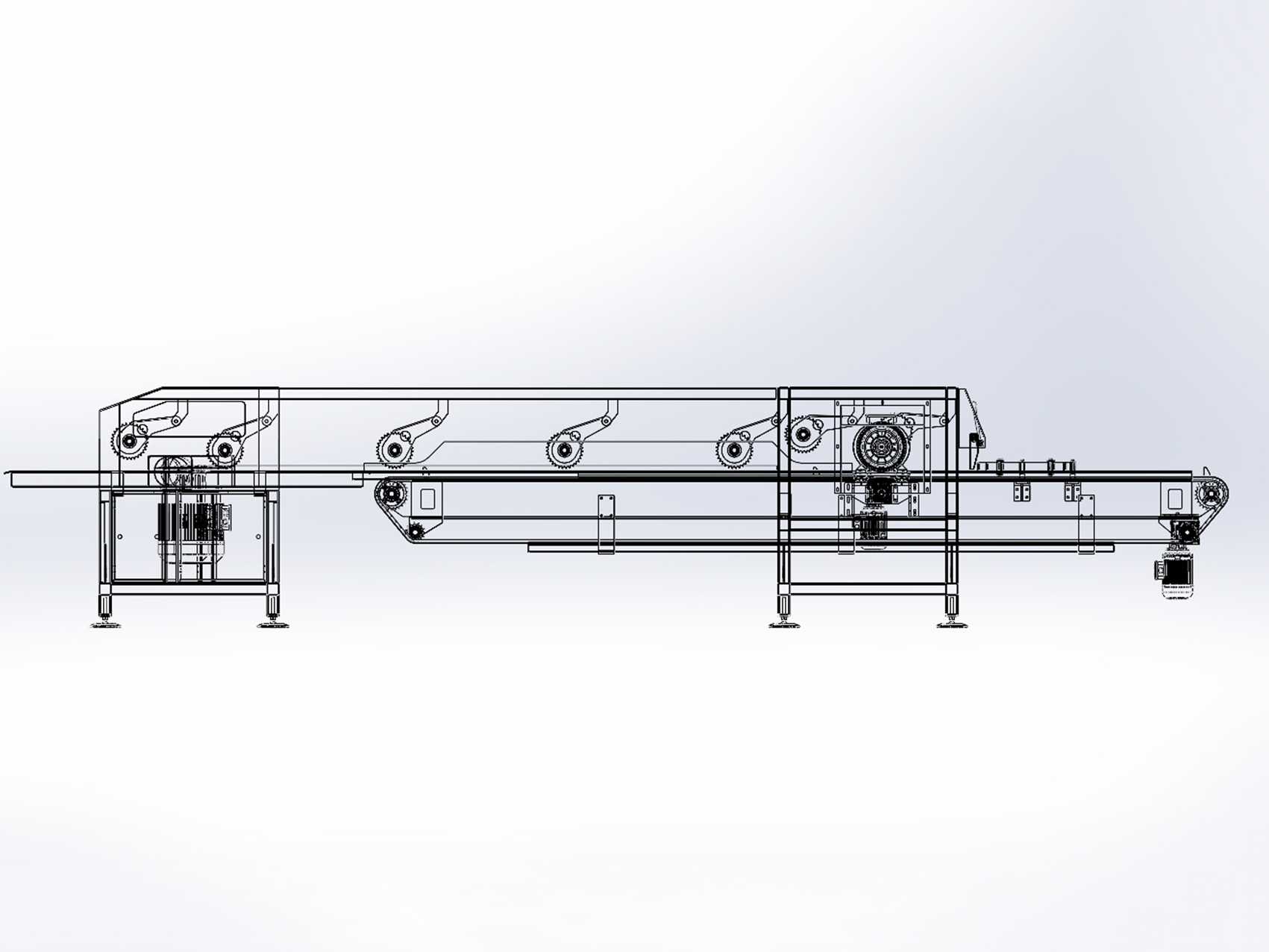

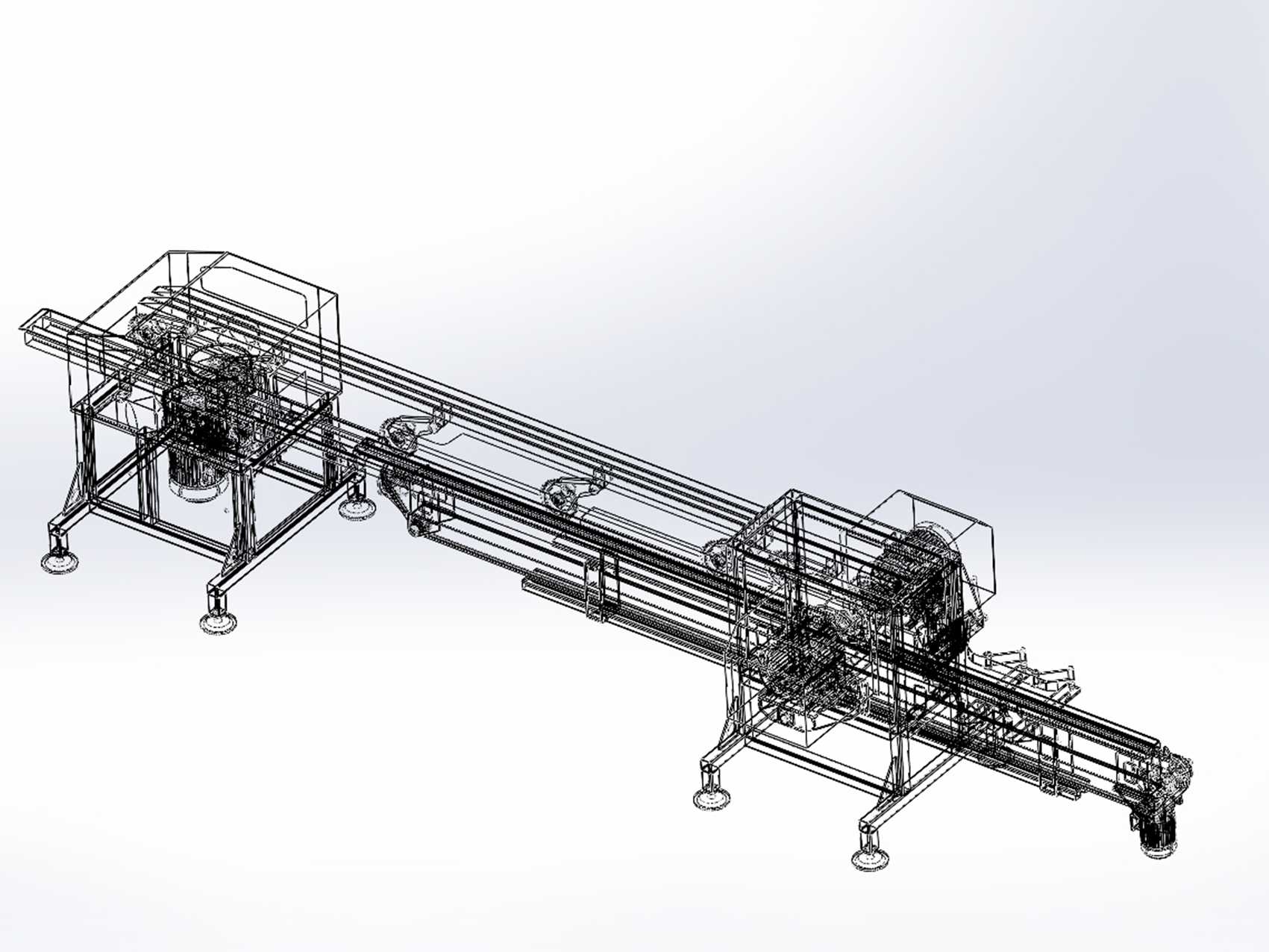

　　这款原木切片设备采用棱镜式切削结构设计，主要面向木材初加工环节的定长切片、定厚剖切作业场景，适配中小型木材加工厂、板材预处理生产线的进料端工序，可对接后续的烘干、分选、精加工工段，解决传统单片锯切片效率低、切面平整度差、木料进给定位不准的常见问题。设备整体采用长床身卧式布局，进料端与出料端分别设置独立的输送辊组，中间段为封闭式切削仓，整体安装边界长度约6.2米，宽度约1.3米，设备主体离地高度约1.1米，进料台面高度适配常规叉车卸料、人工辅助上料的作业高度，无需额外搭建过高的上料平台，车间地面做常规硬化处理即可满足安装承重要求，单台设备的地面承重载荷不超过每平方米800千克，无需额外做设备基础预埋，可根据生产线布局灵活调整安装位置。

　　从功能设计逻辑来看，设备摒弃了传统圆锯片外露的切削结构，采用棱镜式多刃切削组件，切削仓两侧设置可调节的定位靠板，可根据待加工原木的直径、所需切片的厚度调整靠板间距与切削进给速度，适配直径80毫米至320毫米的原木段切片作业，单段切削行程可覆盖最长1.8米的原木进料，切削过程中木料通过上下压辊同步夹持输送，避免切削过程中木料跳动导致的切面倾斜、厚度不均问题。输送机构采用分段式动力设计，进料段输送辊采用包胶材质增大与原木表面的摩擦力，避免进料打滑，切削仓内的压辊采用弹性浮动结构，可根据原木表面的不规则轮廓自动调整压紧力，既保证木料进给过程无窜动，又不会因压紧力过大导致木料表面压溃变形，出料段输送辊设置可调速的动力输出，

　　可匹配前端切削速度将加工完成的木片平稳输送至下一工位，避免出料堆积卡料。切削机构的驱动单元设置在设备侧方的防护仓内，传动带外侧设置全封闭防护罩，既避免日常作业中木屑进入传动部件导致磨损加剧，也能防止作业人员误触传动部件引发安全风险，设备的切削刃具更换位置设置在防护仓的可开启检修门处，日常更换刃具无需拆解设备主体结构，单人即可在15分钟内完成刃具更换与间隙调整，降低设备维护的时间成本。设备的机架主体采用矩形钢管焊接成型，焊接后做整体去应力处理，避免长期运行过程中机架变形导致切削精度下降，所有与木料接触的导向面均采用耐磨钢板衬板，衬板通过沉头螺栓固定在机架上，磨损后可单独更换，无需整体更换机架部件，降低长期使用的维护成本。

　　切削仓的上下位置设置有木屑导流通道，可外接车间集中除尘系统，将切削过程中产生的木屑直接抽走，避免木屑在设备内部堆积卡滞，也能改善作业区域的粉尘环境。设备的两侧支撑脚采用可调式减震垫铁，安装时可通过垫铁调整设备整体水平度，抵消车间地面的不平整误差，运行过程中可吸收切削产生的振动，降低设备运行噪音，实测满负荷运行时设备1米处的噪音值不超过82分贝，符合木材加工车间的职业健康噪音管控要求。从结构建模的细节来看，所有转动部件的轴承座位置均设计有密封结构，避免木屑粉尘进入轴承导致轴承过早失效，输送辊的同轴度公差控制在0.1毫米以内，保证长木料进给过程中无偏移，切削主轴的径向跳动公差控制在0.02毫米以内，保证切片切面的平面度满足后续精加工的要求，无需额外做平刨处理即可进入下一道工序。设备的电气元件安装位置均设置在独立的电气仓内，电气仓防护等级达到IP54，可适应木材加工车间多粉尘的作业环境，避免木屑粉尘进入电气仓导致元件短路故障。
