多工位金属线材折弯成型设备结构

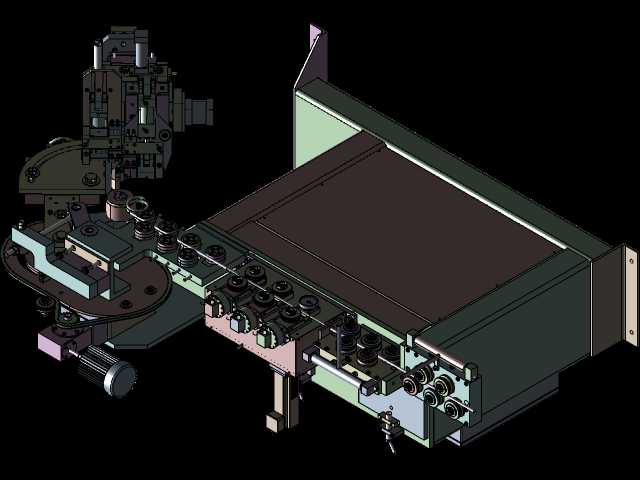

　　这套设备的整体布局采用卧式送料配合立式折弯工位的组合形式，在五金制品加工车间的线材成型工段，这类设备主要承担细直径金属线材的连续折弯成型作业，可加工铁线、不锈钢线、镀锌线等多种常见线材材质，产出的成型件广泛应用于厨卫五金挂架、商超展示货架配件、小型五金工艺构件、电器内部金属支撑件等产品的生产环节，替代传统人工单工位折弯的低效作业模式，单台设备可覆盖常规小尺寸线材折弯件的全工序成型需求，无需额外搭配多台离散加工设备。从结构排布来看，设备左侧为核心折弯执行工位，集成了多组可更换折弯模具、旋转驱动轴、定位挡块组件，右侧为长条形的线材送料与调直单元，送料路径上依次布置了多组交错排列的调直滚轮，滚轮的压紧间隙可通过侧边的调节螺母进行微调，

　　适配不同线径的线材穿过时的调直需求，避免线材本身的弯曲应力影响最终成型尺寸精度。送料单元的末端配置了伺服驱动的送料滚轮组，通过上下滚轮的夹紧摩擦力带动线材向前精准送进，送进长度可通过驱动端的编码器实时反馈，配合折弯工位的动作时序实现不同长度边的折弯尺寸控制。折弯工位的旋转主轴下方配置了独立的驱动电机，通过同步带传动带动主轴旋转，可实现0-360度范围内的任意角度折弯，主轴上的模具安装位采用快换式结构设计，更换不同形状的折弯芯轴即可适配不同折弯半径、不同弯折形状的产品加工需求，无需对整体结构进行大范围拆装调整。设备的底座采用框架式焊接钢结构，整体安装底面预留了水平调节脚杯的安装孔位，现场安装时可通过调节脚杯调整设备整体水平度，

　　避免因地面不平整导致送料路径偏移、折弯角度出现累积误差。送料单元的工作台面采用耐磨钢板加工而成，表面做了磨削处理降低线材送进过程中的摩擦阻力，台面上预留了多组T型槽，可根据加工需求加装辅助导向套、线材表面清洁组件等附属配件。在实际生产场景中，这类设备的进料端通常会搭配放线架使用，成卷的线材放置在放线架上持续向设备送料，线材首先经过调直滚轮组完成全程调直，消除成卷状态带来的内应力弯曲，随后按照预设的送料长度逐段送进至折弯工位，每送进设定长度后，折弯机构执行对应角度的折弯动作，多次送进与折弯动作循环配合，最终完成整个线材构件的成型，成型后的工件通过工位末端的切断机构自动切断，落入下方的成品收集槽内。

　　设计过程中重点考量了运动部件的干涉问题，折弯工位的摆臂运动范围、送料滚轮的开合行程、调直滚轮的调节行程都在三维建模阶段做了全行程运动仿真，确认各部件在全动作周期内不会出现结构碰撞，同时预留了足够的维护操作空间，日常更换模具、调整滚轮间隙时无需拆除周边过多的防护结构。设备的电气安装槽布置在底座框架的内部空腔内，所有动力线缆、信号线缆都通过线槽规整排布，避免外露线缆被运动部件剐蹭，同时也方便后期检修时的线路排查。折弯工位的外侧预留了安全防护门的安装位置，实际投产时可加装带安全联锁的防护门，防护门开启时设备自动暂停运行，避免操作人员误触运动部件发生安全事故。从安装边界尺寸来看，设备整体长度方向沿送料轴线延伸，宽度方向以折弯工位的最大摆臂回转半径为边界，高度方向最高处为折弯工位的驱动电机顶部，现场布置时需要在设备的进料端预留足够的放线架安装空间，出料端预留成品收集与临时堆放的空间，设备侧面预留至少半米的维护通道，方便操作人员进行日常调试、模具更换与设备保养作业。整套结构的传动部件都配置了对应的润滑注油点，日常保养时可通过注油点直接向轴承、导轨等运动副加注润滑脂，无需拆解结构即可完成常规保养作业，降低设备长期运行的维护成本。
