多辐条轻量化合金汽车轮毂三维设计

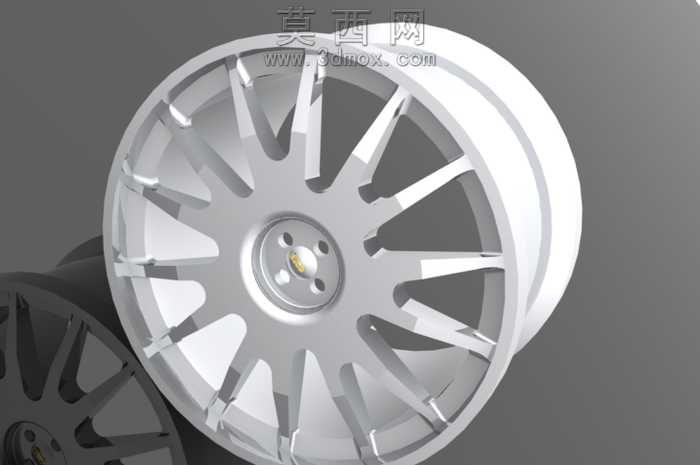

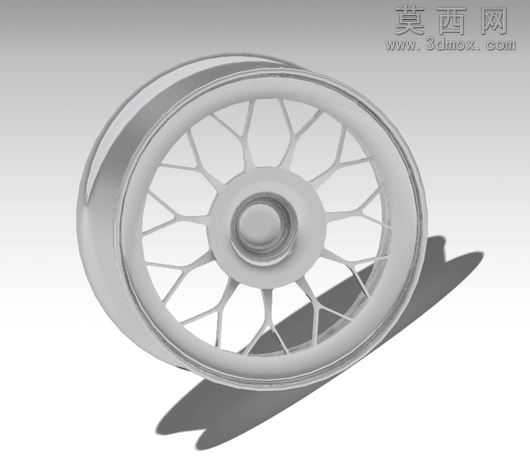

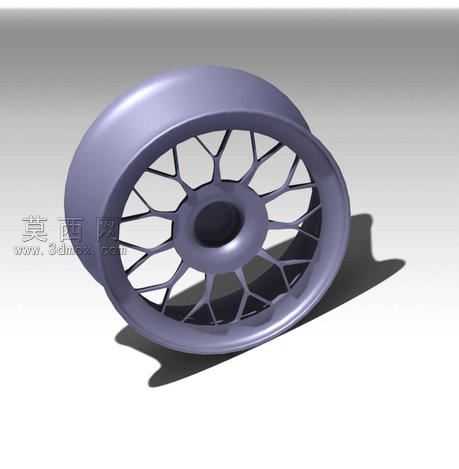

本作品为汽车用合金轮毂的三维设计成果，建模阶段依托三维设计软件完成全参数化构建，首先以轮毂中心安装基准面为草图绘制平面，确定中心轴孔的定位尺寸与安装螺栓孔的分布圆周参数，保证轮毂与车辆转向节的安装匹配精度。轮辐部分采用仿生多辐条分叉式结构设计，每根辐条从中心轮毂盖位置向外平滑延伸至轮辋边缘，建模过程中通过样条曲线控制辐条的曲面走向，对辐条与中心盘、辐条与轮辋的衔接位置做圆角过渡处理，避免应力集中问题，同时通过参数调整优化辐条的截面厚度，在保证结构强度的前提下尽可能削减非受力区域的材料用量，实现轻量化设计目标。轮辋部分按照标准乘用车轮辋轮廓尺寸构建，精准还原轮辋的胎圈座、凸峰、槽底等结构特征，确保与轮胎的装配契合度。材质设置阶段选用合金材质参数，调整金属材质的反射率、粗糙度与环境光遮蔽参数，模拟抛光合金表面的亮面金属质感，对辐条表面做细微的拉丝纹理处理，提升材质的真实感。渲染阶段采用三点布光方案，主光源从侧上方投射以凸显轮毂的曲面轮廓与金属反光效果，辅助光源补亮暗部细节避免阴影过死，背光源勾勒轮毂边缘轮廓提升立体感，地面添加柔和的投影效果增强场景真实度。设计过程中重点考量轮毂的力学性能与外观协调性，多辐条结构不仅能在车辆行驶过程中更好地分散制动、转向带来的载荷，提升行驶稳定性，同时密集辐条搭配亮面合金材质也具备较强的视觉装饰效果，适配家用轿车、改装车型的外观升级需求，整体模型结构完整，曲面过渡顺滑，无破面、重叠面等建模问题，可用于结构验证、外观展示、改装方案演示等场景。
