复古自行车后轮鼓刹制动组件结构

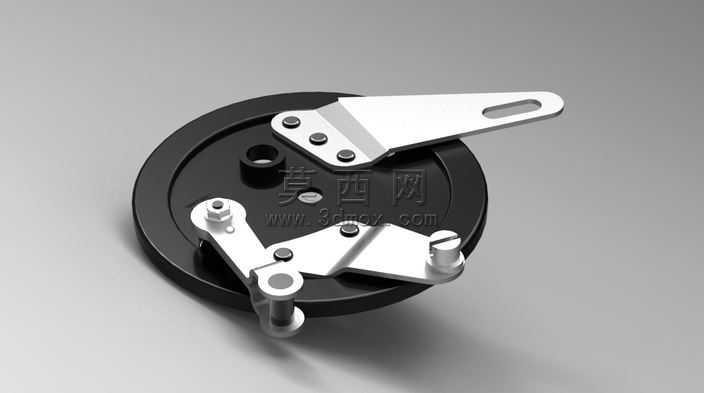

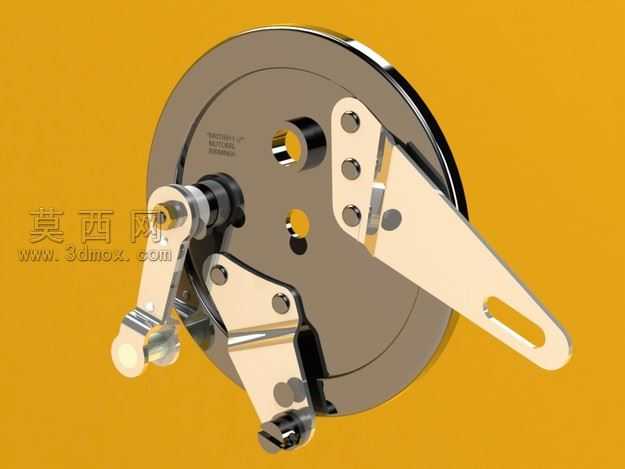

本作品为复刻1956年英国枢纽公司经典自行车后轮鼓刹制动组件的三维建模作品，建模过程依托SpaceClaim软件完成全参数化结构搭建，完整还原了该款经典刹制的全部机械细节。建模阶段首先以圆形轮毂基座为基准，绘制基座的外圆轮廓与内部安装孔位，精准还原基座上的定位销孔、转轴安装槽、摇臂铰接座的位置尺寸，确保各部件的装配公差符合老式英制自行车配件的配合标准。其次对三个核心金属摇臂进行独立建模，分别对应刹车驱动摇臂、双侧制动蹄支撑摇臂，每个摇臂的铰接孔位、连接凸台、受力接触面都做了精准的曲面处理，摇臂上的长条形调节槽、铆钉安装沉孔都按照实物比例还原，保证部件转动时的行程逻辑与真实刹车结构完全一致。模型中的紧固件、铰接销轴、复位结构都做了独立建模，没有采用简化替代的方式，完整呈现了鼓刹组件内部的联动逻辑：当驱动摇臂受刹车拉线牵拉转动时，会通过铰接结构带动两侧制动蹄向外张开，贴合轮毂内壁实现制动效果，松开后依靠结构复位完成间隙回调。材质渲染阶段采用金属材质分层处理，基座部分做了哑光黑色氧化质感模拟，还原老式刹车的铸铁发黑工艺效果，金属摇臂部分采用亮面镀铬金属材质，调整材质的反射粗糙度与高光参数，模拟老式自行车配件的抛光镀铬表面质感，销轴与铆钉部分做了轻微的做旧磨损效果处理，让整体渲染效果更具复古工业质感，避免全新材质带来的失真感。结构设计上完整保留了该款刹制的经典结构优势，所有铰接位置的转动间隙都做了合理预留，摇臂的转动行程经过模拟校验，不会出现结构干涉问题，既还原了老式英国自行车配件的经典设计，也保证了三维模型的可装配性与结构合理性，可用于复古自行车修复参考、机械制动结构教学演示等场景。
