电动三轮车电机链轮集成安装支架结构设计

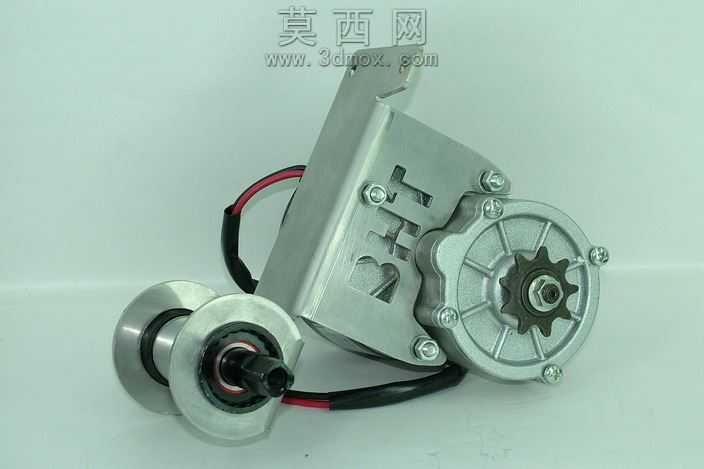

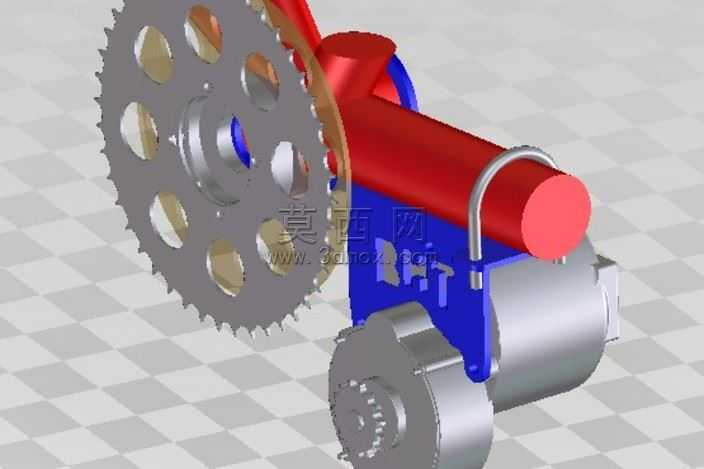

本作品为电动三轮车辆配套的动力传动集成安装支架三维建模设计，整体采用模块化集成设计思路，在三维建模过程中优先保障各动力部件的装配同轴度与安装稳定性，通过参数化建模方式逐一完成各结构特征的搭建。建模阶段首先完成主体支架基座的轮廓构建，针对电机安装位设计了贴合电机圆柱外壳的弧形抱紧结构，搭配两处对称分布的紧固耳位，预留标准紧固件安装孔位，确保电机安装后不会出现径向窜动；针对传动链轮的安装位，设计了与链轮轴精准匹配的轴承安装座，保障链轮转动过程中的同轴度，避免传动过程中出现跳齿、偏磨问题。材质渲染阶段，主体支架采用蓝色工程塑料质感材质，模拟高强度玻纤增强尼龙的视觉效果，突出部件轻量化与抗冲击特性；电机外壳采用银灰色金属磨砂材质，还原铸铝电机壳的真实质感；传动链轮采用深灰色金属材质，模拟淬火钢材的哑光金属效果，链轮齿形部分做了边缘高亮处理，突出齿部加工精度特征；横向布置的传动轴套采用大红色亮面烤漆材质，搭配顶部的U型金属固定卡扣，还原金属弯管卡扣的镀铬亮面质感。结构设计上充分考虑了整车装配的兼容性，支架整体采用L型布局，一侧固定电机本体，另一侧延伸出链轮安装位，将动力输出端与传动端集成在同一支架上，大幅降低车架焊接定位的精度要求，减少装配工序；支架与车架连接的部位设计了多组条形安装孔，可适配不同管径的车架安装需求，具备一定的安装调节余量。建模过程中对所有装配接触面做了公差预留设计，确保各部件装配后不存在干涉问题，链轮与电机输出轴的传动路径做了同心度校验，保障动力传递过程中的平顺性，降低传动噪音与部件磨损。整体模型完成后通过渲染器调整场景光影，采用灰白格地面作为展示背景，突出各部件的色彩区分与结构层次，清晰展现支架与电机、链轮、轴套的装配关系，直观呈现集成式安装支架的结构优势与设计细节。
