手持多管旋转式金属动力装置结构设计

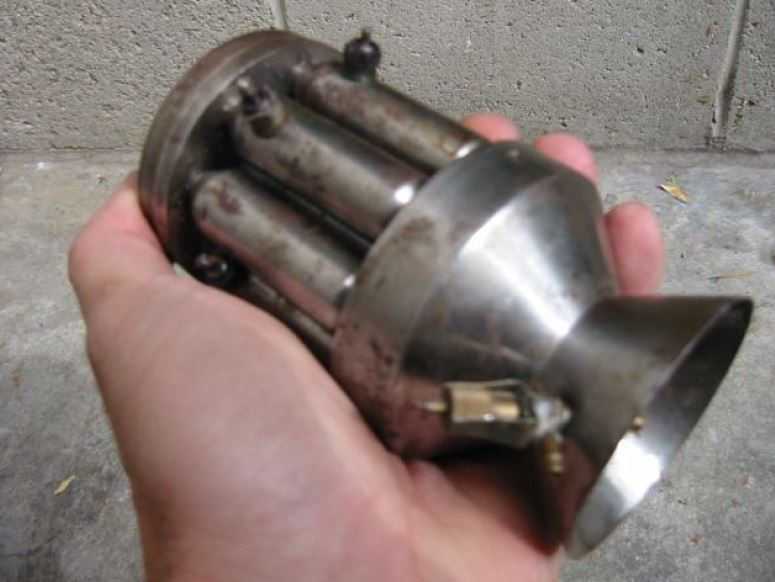

　　该结构整体采用全金属机加工成型方案，主体外壳选用不锈钢材质经车削、铣削多工序加工完成，表面保留金属原色的加工纹理，未做额外喷涂或镀层处理，适配长期手持操作的耐磨需求。从结构布局来看，装置前段为收敛式喷口结构，喷口边缘做圆弧倒角处理，避免操作过程中出现锐边划伤风险，喷口与主体筒体采用螺纹连接结构，可根据使用需求快速更换不同口径的喷口组件，适配不同工况下的输出参数调整。中段筒体为核心功能区，内部平行布置六根独立的管状功能构件，构件两端通过带定位孔的端盖实现同轴固定，端盖与筒体之间采用内六角圆柱头螺钉锁紧，每根管状构件的端部均设置独立的密封与触发联动结构，相邻构件之间预留0.8mm的均匀间隙，既保证旋转过程中不会出现构件干涉，

　　也为内部介质流通预留了足够的散热空间。装置尾部为旋转驱动与握持衔接段，尾部端盖集成了旋转定位销与手动驱动拨杆，拨杆突出筒体表面3mm，可通过手动拨转实现多管构件的顺序切换，切换到位后定位销自动卡入端盖的定位凹槽，保证工作状态下构件位置不会出现偏移。从实际应用场景来看，这类小型多管旋转结构常被用于微型脉冲喷射装置、手持特种点火设备、小型实验用流体喷射装置的核心载体，在户外应急作业、小型实验台架搭建、特种工况辅助作业场景中具备较高的适配性。设计过程中优先考虑了手持操作的人机工程边界，整体筒体直径控制在52mm，单手握持时手指可完全环绕筒体，装置总长度控制在110mm，空载重量控制在420g，长时间手持操作不会出现明显的负重疲劳。

　　安装边界方面，装置尾部预留了标准M8的内螺纹连接孔，可直接对接延长杆、固定支架等外接配件，无需额外加工转接结构；筒体表面未设置突出的外接结构，可直接装入直径55mm的配套保护筒内，方便户外携带与存放。结构设计上充分考虑了加工工艺的可行性，所有回转面均采用普通车床即可完成加工，端盖上的定位孔与螺钉过孔采用普通钻铣床即可完成加工，无需特殊的五轴加工设备，普通机加工车间即可完成整套构件的生产制造，加工成本可控。各零部件之间的装配公差采用基孔制配合，筒体与端盖的配合公差选用H7/h6，既保证装配过程的顺畅性，也能保证工作状态下的同轴度要求，避免旋转过程中出现卡滞问题。管状构件与端盖定位孔的配合公差选用H8/h7，构件可单独拆卸更换，

　　当某一根构件出现磨损或损坏时，无需更换整套端盖结构，仅需抽出对应构件替换即可，大幅降低后期维护成本。装置的密封结构采用端面铜垫密封，每根管状构件的尾部与端盖接触位置均设置0.5mm厚的紫铜密封垫，通过螺钉锁紧力挤压铜垫实现密封，可耐受最高1.2MPa的介质压力，满足常规小型喷射装置的压力使用需求。旋转切换机构采用棘轮式单向定位结构，仅能沿单一方向旋转切换构件，避免操作过程中出现反转导致的定位失效问题，定位销采用弹簧顶紧结构，切换过程中定位销会自动压缩弹簧滑出定位槽，切换到位后弹簧自动顶出定位销卡入下一个定位槽，整个切换过程无需额外操作锁定结构，单手握持时即可通过拇指波动拨杆完成切换操作，操作逻辑简单可靠。从结构强度校核角度来看，筒体壁厚设置为3mm，经有限元校核在2MPa的内压作用下，筒体最大变形量仅为0.02mm，远低于材料的屈服极限，可保证极端工况下的结构安全性；喷口位置的收敛段采用渐变壁厚设计，最薄位置壁厚为2mm，可耐受高速介质的长期冲刷，使用寿命满足常规作业需求。
