KJ66微型涡喷发动机结构三维设计

　　这款微型涡喷动力装置的三维结构设计，核心面向小型航空模型、实验类轻型飞行器、教学演示台架等场景的动力适配需求，区别于大型商用航发的冗余设计逻辑，整体方案围绕小尺寸装机场景的边界约束展开，在有限的空间内完成了压气机、燃烧室、涡轮、润滑单元、尾喷段的全流程结构整合。从实际使用场景来看，这类微型动力单元常被用于固定翼航模、小型无人验证机的动力输出，也可作为高校工程类专业的热力发动机教学演示载体，帮助学习者直观理解燃气涡轮发动机的工作循环逻辑，相比拆解真机的教学方式，等比例还原的三维结构可以清晰呈现每个部件的装配关系与气流走向，降低教学过程中的理解成本。

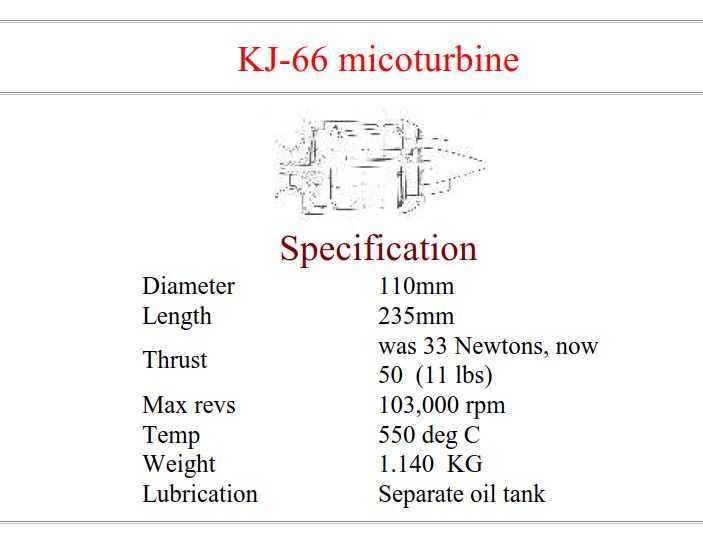

　　设计过程中首先锚定了装机的核心尺寸边界，整机直径控制在110mm，总长度235mm，这个尺寸参数可以适配绝大多数翼展1.2-2米级的涡喷航模机身舱段，不需要对机身结构做额外的切削改造，安装时仅需匹配对应规格的发动机固定架，将机匣上的安装凸耳与架体定位孔对齐即可完成固定，安装边界预留了足够的油路、电路走线空间，不会和机身内的舵机、油箱、接收机等部件产生干涉。整机干重控制在1.14kg，对于轻型飞行器来说，这个重量区间可以很好地匹配整机推重比的设计要求，不会给机身结构带来额外的载荷负担。

　　功能特性层面，这款动力单元采用独立外置油箱的润滑方案，区别于部分微型涡喷采用的燃油混润方案，独立润滑系统可以为高速运转的轴承组件提供更稳定的润滑油供给，在最高103000rpm的工作转速下，能够有效降低轴承摩擦损耗，减少高速运转下的部件磨损，延长整机的维护周期。推力输出设计上，初始调试阶段推力为33牛，经过压气机叶片型面优化、燃烧室喷油雾化角度调整、涡轮叶片叶型修正后，额定工作状态下推力可以达到50牛，能够满足10kg级起飞重量的飞行器动力需求。工作状态下的涡轮前温度控制在550摄氏度，对应的机匣外层温度在常规航模耐热材料的耐受范围内，不会对相邻的机身复合材料部件造成热损伤，设计时在燃烧室段的机匣外侧预留了隔热层安装间隙，使用者可以根据实际使用需求加装陶瓷隔热层，进一步降低热辐射对周边部件的影响。

　　结构设计思路上，整体采用单元体拆分逻辑，将整机分为进气段、压气机段、燃烧室段、涡轮段、尾喷段、润滑附件段六个独立单元，每个单元之间通过定位止口与连接螺栓完成装配，这种拆分方式既方便三维建模过程中的参数化调整，也便于后续实际加工组装时的部件调试与维护更换，比如压气机叶片出现磨损时，不需要完全拆解整台发动机，仅需拆开压气机段的机匣即可完成叶片更换。压气机采用单级离心式结构，相比轴流压气机更适合小尺寸工况下的增压比需求，在小直径范围内可以实现更高的增压效率，降低加工难度；燃烧室采用环形回流结构，能够在有限的空间内延长燃油与空气的混合路径，让燃油燃烧更充分，提升燃油利用率，减少尾气中的未完全燃烧颗粒；涡轮采用单级向心式结构，与压气机同轴连接，高温燃气推动涡轮转动的同时直接驱动压气机工作，同轴设计减少了传动环节的功率损耗，也让整机结构更紧凑。

　　从三维建模的工程细节来看，所有部件的配合公差都按照小尺寸精密机械的装配要求设定，转动部件与静子部件之间预留了合理的运转间隙，既避免高速运转下的热胀冷缩导致部件碰磨，也不会因为间隙过大造成气压泄漏影响动力输出。润滑系统的油路通道在机匣内部做了集成化设计，减少了外部管路的数量，降低了装机时的管路布置难度，同时也减少了外部管路破损导致的润滑故障概率。进气段的导流罩采用流线型设计，能够优化进气气流的流场状态，减少进气紊流对压气机工作效率的影响，尾喷段采用收敛型喷口设计，能够提升排气流速，进一步优化推力输出效率。

　　在实际装机适配时，这款动力单元的安装接口可以兼容市面上主流的微型涡喷发动机安装架，不需要定制特殊的连接结构，对应的油路接口、电路接口也采用通用规格，方便使用者搭配常规的模型发动机油泵、ECU控制器等配件使用。对于三维建模从业者来说，这个模型的结构拆分逻辑、尺寸约束思路、部件配合公差设定，都可以作为小型燃气涡轮类动力装置设计的参考范本，尤其是在小尺寸空间内的多部件整合设计、高速转动部件的间隙设定、热端部件的隔热空间预留等方面，都具备很强的工程参考价值，能够帮助设计者快速掌握微型涡喷发动机的结构设计要点，避免在同类产品设计中出现结构干涉、装配困难、工况适配性差等常见问题。
