莫辛纳甘1933型步枪枪机结构工程蓝图

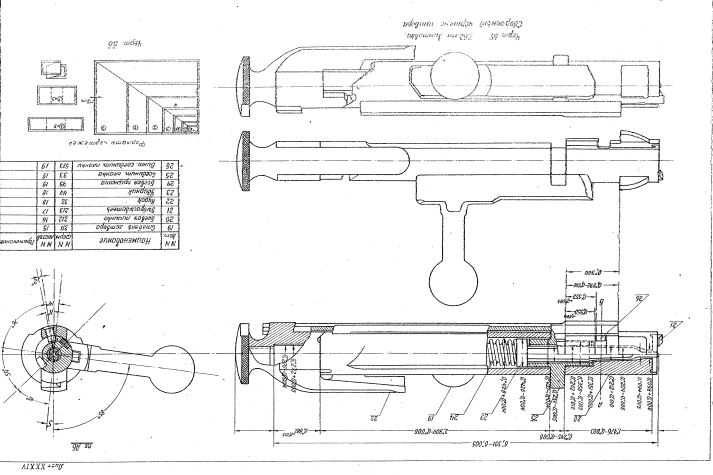

　　这套图纸完整呈现了莫辛纳甘1933型步枪核心枪机组件的全维度结构细节，覆盖纵向剖视、侧视投影、端面视向等多视角工程表达，所有配合面、公差基准、形位约束都通过标准工程制图规范标注，可直接作为三维建模逆向、结构原理验证、枪械结构教学的核心参考资料。从实际应用场景来看，这类栓动步枪枪机的结构逻辑，不仅适用于轻武器设计领域的结构参考，其旋转闭锁、刚性抛壳、击针待击的机械原理，也能为精密锁紧机构、手动往复式执行组件的工业设计提供成熟的机械结构参考，比如小型工装的手动锁紧模块、精密检测设备的手动进给定位机构，都能借鉴这类经过上百年实际验证的可靠机械结构逻辑。从功能特性来看，该枪机采用整体式机体设计，

　　前端对称布置的闭锁凸笋在旋转闭锁后与机匣闭锁支撑面完全贴合，可承受膛压带来的轴向冲击力，拉机柄采用下置球形设计，操作时的力臂长度经过反复优化，既保证开闭锁旋转时的施力顺畅，也避免了操作时与瞄准具、机匣附件的干涉；击针组件内置在机体轴向通孔内，通过击针簧提供击发动力，尾部的待击指示结构可直观反馈枪机待击状态，避免误操作风险；抛壳挺与抽壳钩的配合位置经过精准匹配，在枪机后坐行程的固定位置完成抛壳动作，抛壳路径稳定，不会出现卡壳、断壳的故障。从设计思路来看，整套结构完全遵循可靠性优先的设计原则，所有零件都采用规则几何外形，没有复杂的异形曲面，加工时仅需普通车削、铣削设备即可完成，不需要特殊的加工工艺，

　　零件之间的配合公差选择偏宽松的间隙配合，在沙尘、低温、积垢等恶劣使用环境下依然能保证动作顺畅，不会因为微小的零件变形、异物进入就出现动作卡滞；同时零件的通用性极强，同型号枪机的所有零部件都可以完全互换，不需要额外修配，大幅降低了生产和维护成本。从外形尺寸与安装边界来看，图纸完整标注了枪机的总长度、最大外径、各段轴径尺寸、闭锁凸笋的配合尺寸、拉机柄的旋转半径、击针的突出量、与机匣配合的导轨尺寸，所有安装基准都以枪机轴向中心线为基准统一标注，在进行三维建模时可以直接提取尺寸参数，不需要额外换算比例；枪机与机匣的配合段长度、导轨的导向行程、开闭锁的旋转角度都有明确的尺寸约束，能保证装配后枪机往复运动顺畅，闭锁间隙控制在合理范围内，

　　不会出现闭锁不到位或者闭锁卡滞的问题。图纸中附带的零件明细表格，完整列出了每个零件的名称、数量、配合关系，在进行三维建模时可以按照明细栏拆分零件，逐个完成零件建模后再进行虚拟装配，验证各零件之间的运动干涉情况，比如枪机旋转时拉机柄与机匣的间隙、击针往复运动时与机体的同轴度、抛壳挺动作时与其他零件的位置关系，都可以通过三维模型进行运动仿真验证。这套结构的设计逻辑非常典型，是手动栓动枪械结构的经典代表，其采用的前端双凸笋闭锁、击针内置、回转开闭锁的结构，影响了后续大量栓动枪械的设计，对于机械结构从业者来说，拆解研究这类成熟的经典结构，能更好地理解手动往复式机构的设计要点，比如如何在有限的空间内布置动力组件、如何通过结构设计保证机构在恶劣环境下的可靠性、如何优化操作力臂降低操作人员的施力强度、如何通过公差配合设计平衡加工成本与使用可靠性，这些设计思路可以平移到很多民用工业机械的结构设计中，比如手动液压工具的锁紧机构、精密夹具的手动夹紧模块、小型手动冲压设备的执行机构，都能从这套经典结构中获得设计参考。
