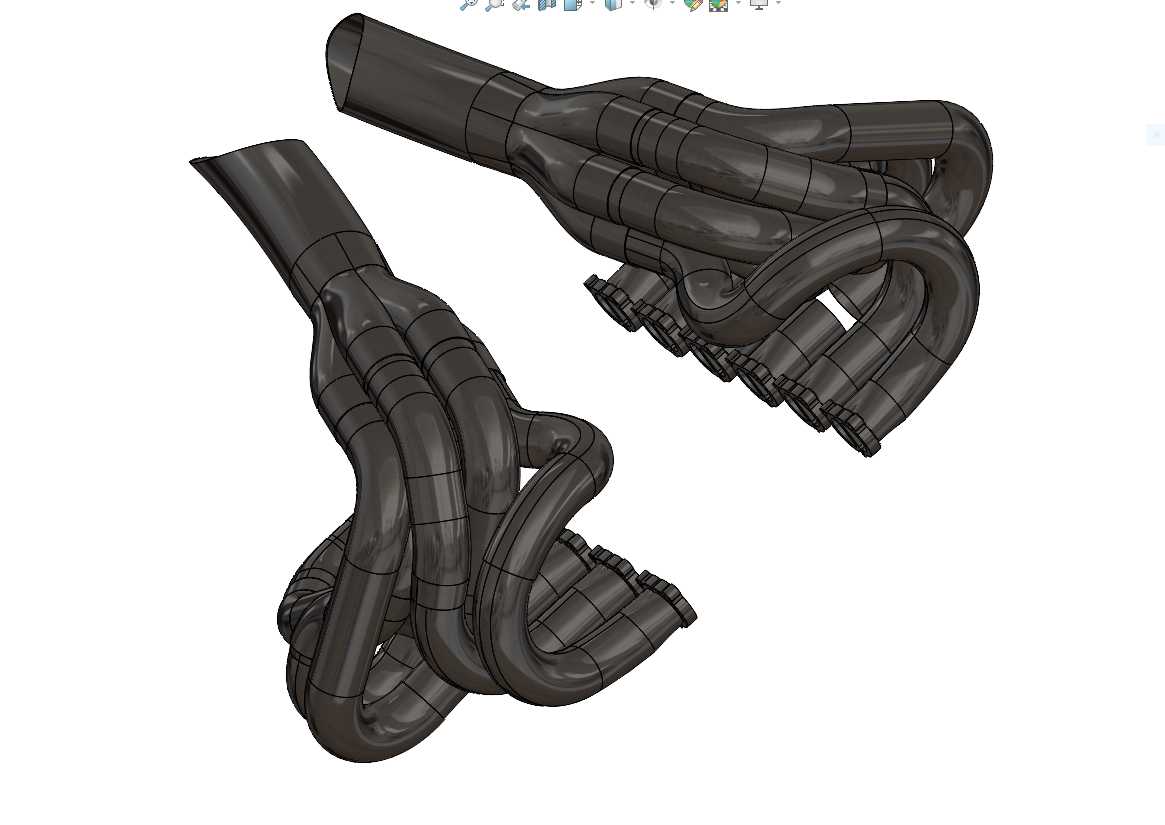

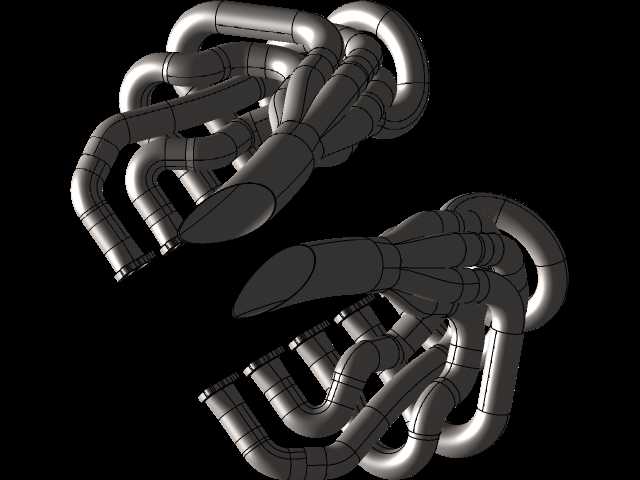

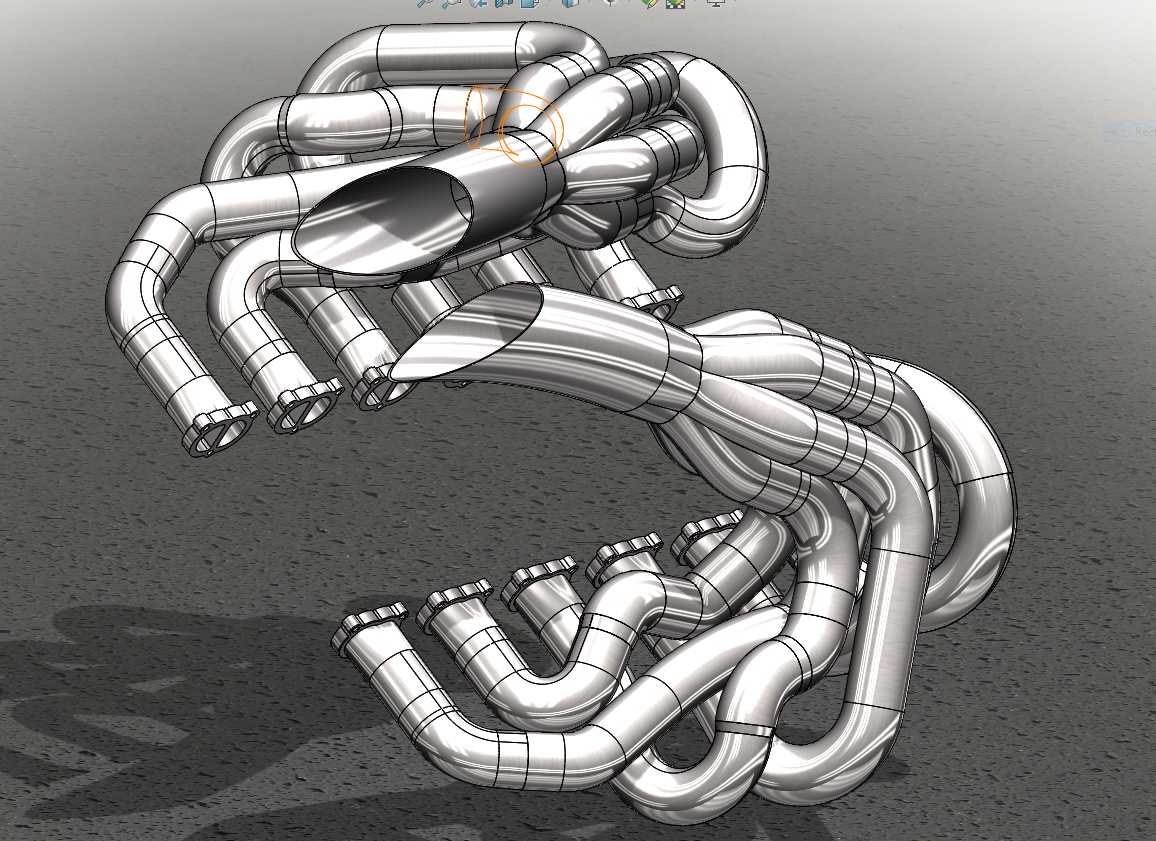

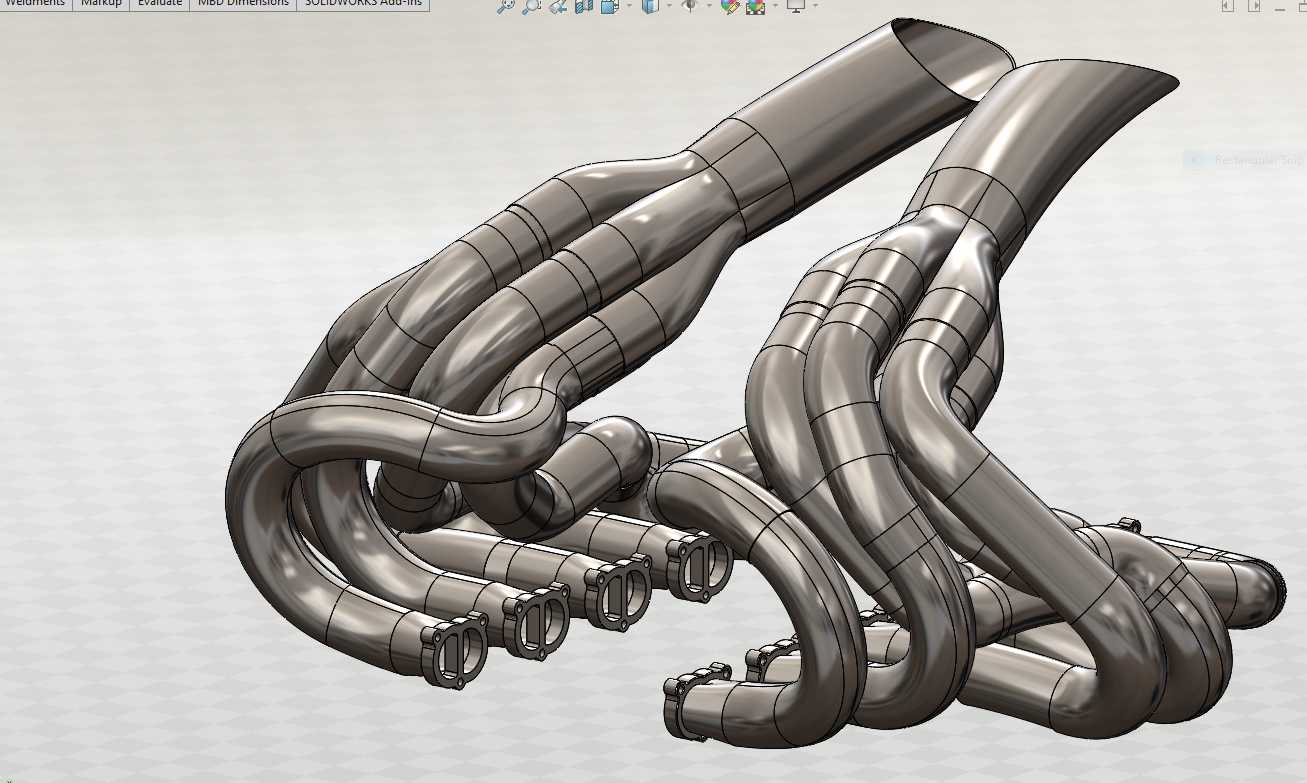

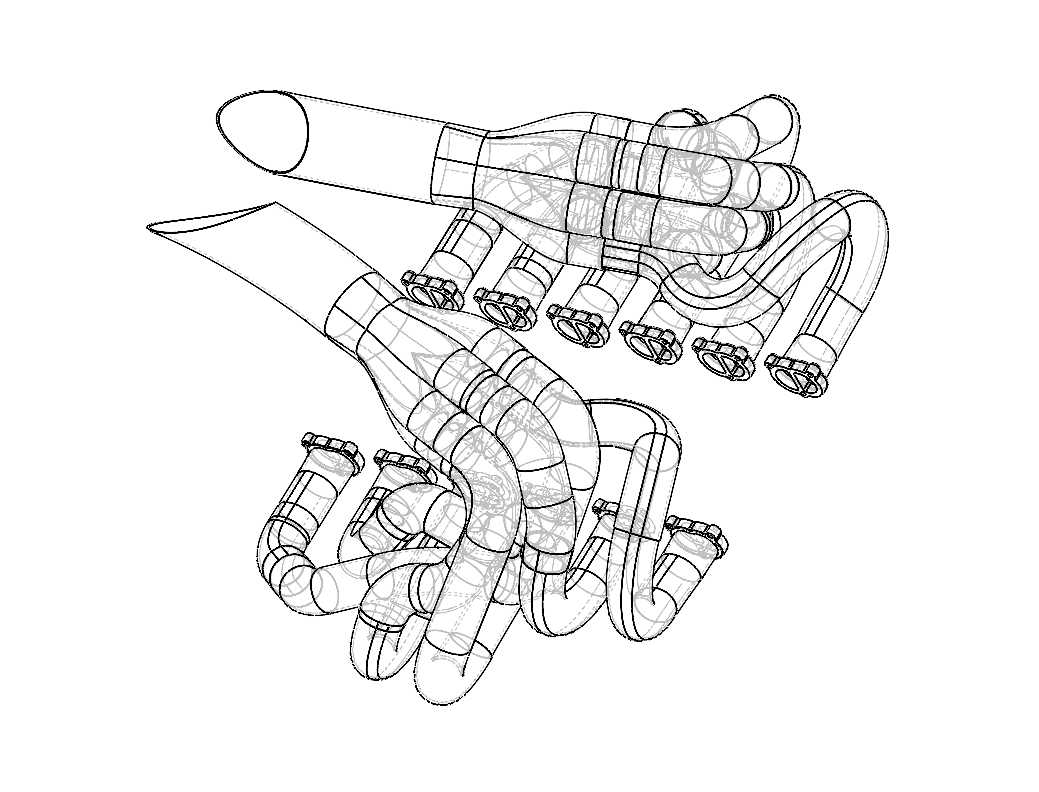

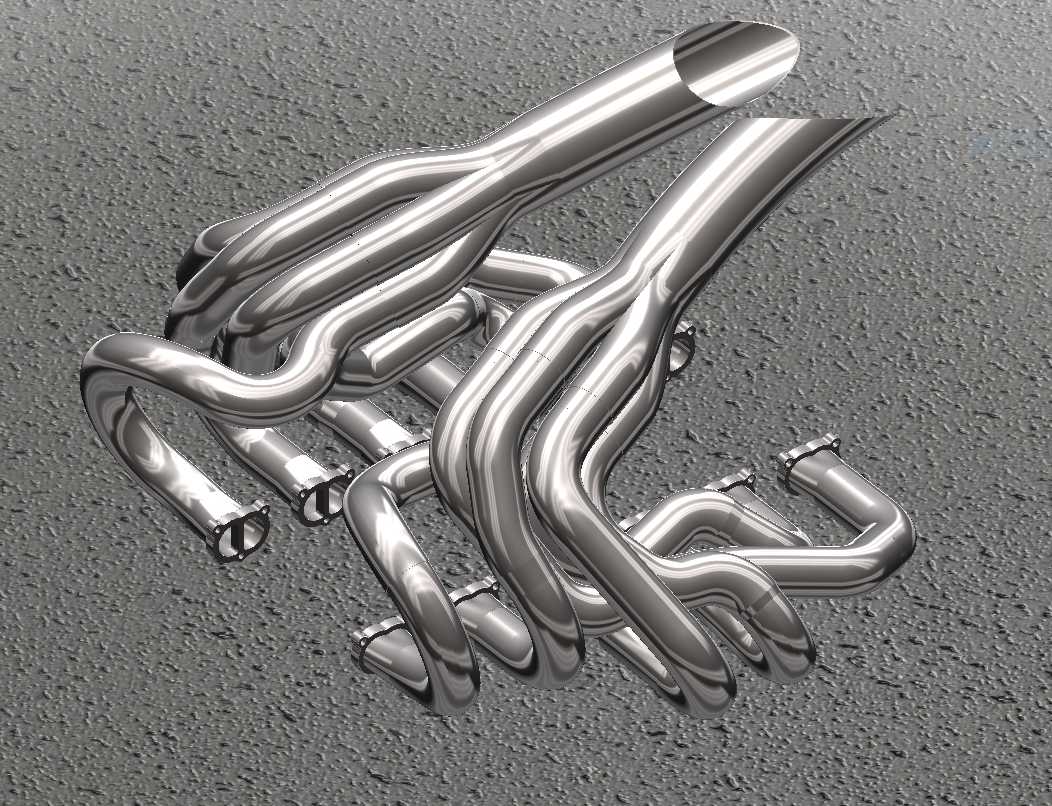

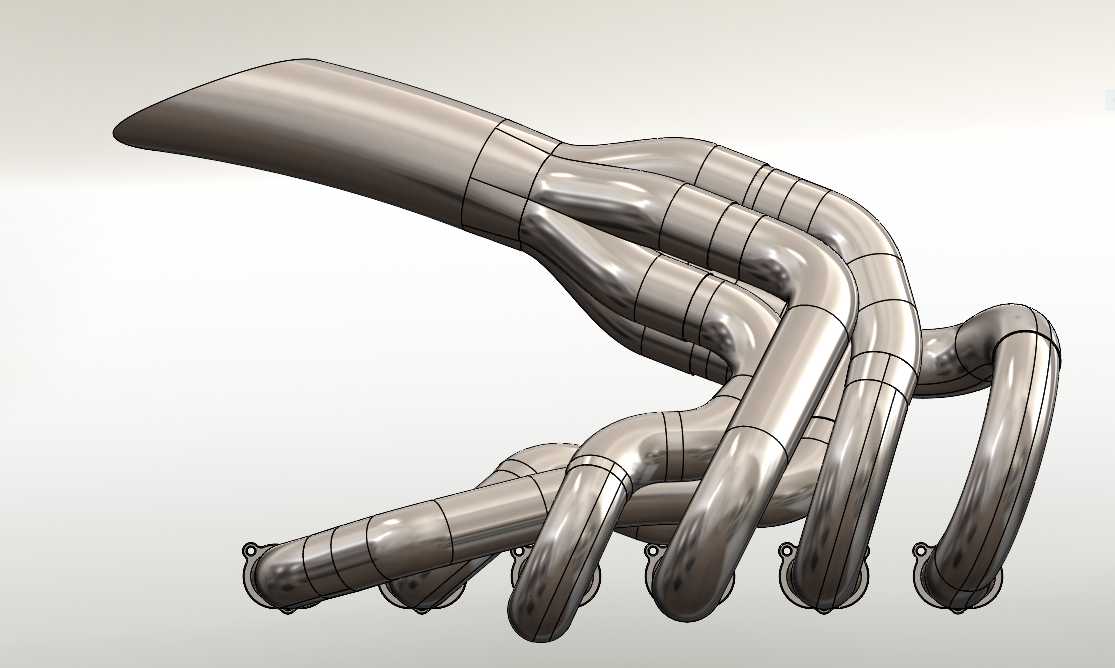

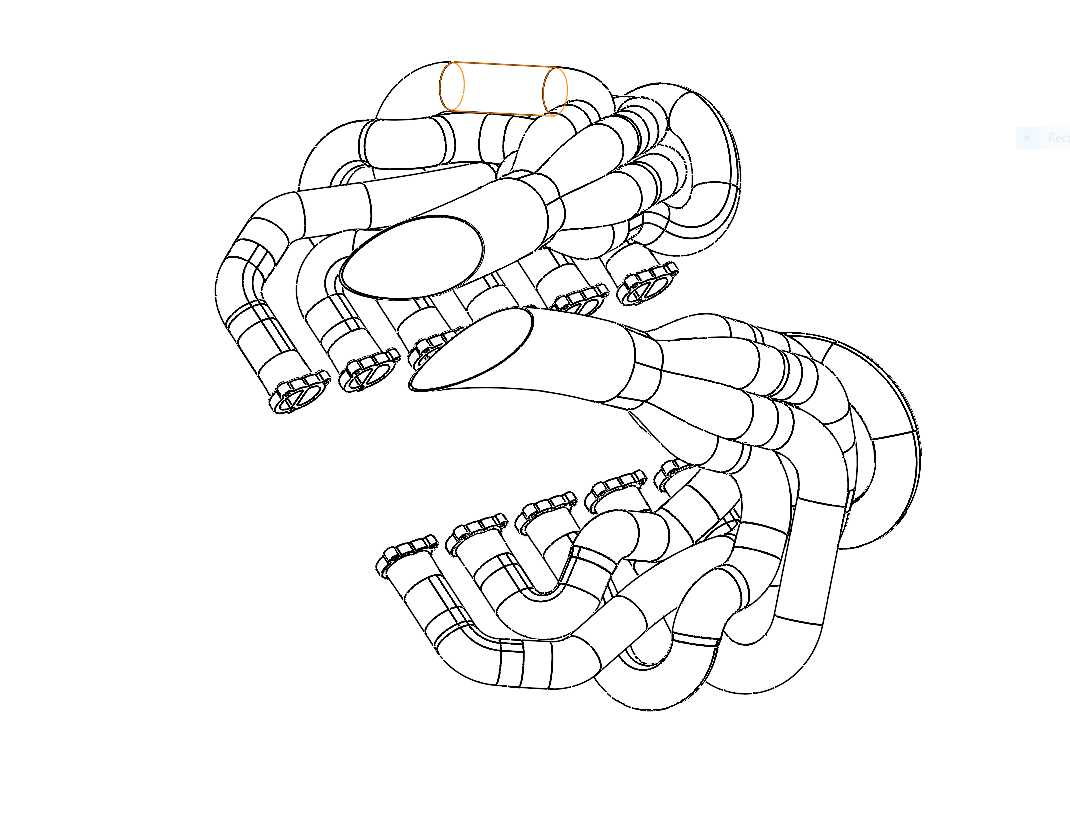

F1赛车V12发动机高性能排气歧管结构

　　这套排气歧管结构针对大排量V12自然吸气动力单元开发，核心服务于高转速工况下的排气效率优化，适配追求极致动力输出的竞速场景，在场地赛、直线加速赛等对动力响应要求严苛的使用环境中，能够直接影响发动机的充气效率与动力输出曲线。从实际装车的功能逻辑来看，排气歧管承担着将各气缸燃烧后的废气有序导出、汇入排气总管的核心作用，其管路走向、管径变化、歧管长度的一致性，直接决定了各缸排气背压的均匀性，若各歧管的排气阻力存在偏差，会导致不同气缸的扫气效率出现差异，轻则造成动力输出不平顺，重则在高转速工况下引发气门烧蚀、缸内温度异常等可靠性问题。

　　设计过程中首先要匹配V12发动机两列气缸的排布角度，每侧6个排气口的相对位置是管路走向设计的硬边界，所有管路的弯折角度、过渡圆弧都需要避让发动机舱内的周边部件，包括悬架塔顶、防火墙结构、转向助力管路、散热系统管路等，不能出现装车后的运动干涉。不同于民用车辆排气歧管优先考虑成本与低扭输出的设计取向，这类竞速用排气歧管优先追求高转速区间的排气顺畅度，因此采用了等长歧管的设计思路，每一路从气缸排气法兰到汇合点的管路长度保持一致，让各缸排出的废气脉冲能够形成有序的谐振效应，利用排气脉冲的负压帮助气缸在气门重叠角阶段完成扫气，提升新鲜混合气的填充效率。

　　材料选型上优先考虑高温工况下的结构强度与轻量化需求，钛合金材料在600℃以上的持续工作环境中仍能保持足够的结构刚度，同时密度仅为不锈钢材料的60%左右，能够有效降低动力单元的上部重量，优化整车的重心分布。管路的壁厚控制在0.5mm级别，在保证焊接可靠性、抗振动疲劳强度的前提下尽可能削减冗余重量，管壁过薄会导致高速气流引发的管路共振，长期使用后出现焊缝开裂的问题，过厚则会带来不必要的重量增加，同时提升热量传导的速度，导致发动机舱内的热负荷升高。

　　管路的弯折工艺适配弯管成型的工艺边界，所有弯折位置的弯曲半径都控制在管材可成型的范围内，避免出现弯管过程中管壁褶皱、截面变形的问题，截面变形会直接导致管路通流面积变化，提升局部排气阻力，抵消等长设计带来的效率增益。排气法兰的接口尺寸完全匹配气缸盖的排气口轮廓，法兰面的平面度需要控制在0.1mm以内，保证密封垫片能够均匀受压，避免高转速下的排气泄漏问题，泄漏的高温废气不仅会降低排气效率，还可能引燃周边的管线、隔热材料，引发安全隐患。

　　从安装边界来看，歧管总成的固定点除了气缸盖侧的法兰连接外，还需要在管路中段设置合理的支撑吊耳，吸收发动机运转过程中产生的振动，避免管路的振动应力全部集中在法兰焊缝位置。所有管路的外表面做抛光处理，一方面是降低管壁的表面粗糙度，减少废气与管壁的摩擦阻力，另一方面能够形成相对致密的表面层，提升高温下的抗氧化能力，减少长期使用后的表面氧化起皮问题。汇合后的总管出口位置需要匹配下游的三元催化、排气消声结构的安装尺寸，保证整个排气系统的通径平顺过渡，避免出现截面突变引发的气流紊流。

　　在实际的性能匹配中，这类排气歧管的设计需要配合发动机的配气相位、点火顺序进行调整，V12发动机的点火间隔角更小，排气脉冲的排布更密集，管路的汇合角度需要经过反复调整，避免不同气缸的排气脉冲在管路内形成相互干扰，导致排气阻力升高。不同于小排量V8、V10动力单元的排气设计，V12结构的管路排布空间更紧张，12根独立管路需要在有限的发动机舱空间内完成有序排布，同时保证与周边部件的安全间隙，尤其是与传动轴、转向机构等运动部件的间隙需要预留足够的热膨胀量，因为钛合金材料在高温下的热膨胀系数较高，冷态下的装配间隙需要充分考虑工作温度下的伸长量，避免热态下出现部件干涉。
