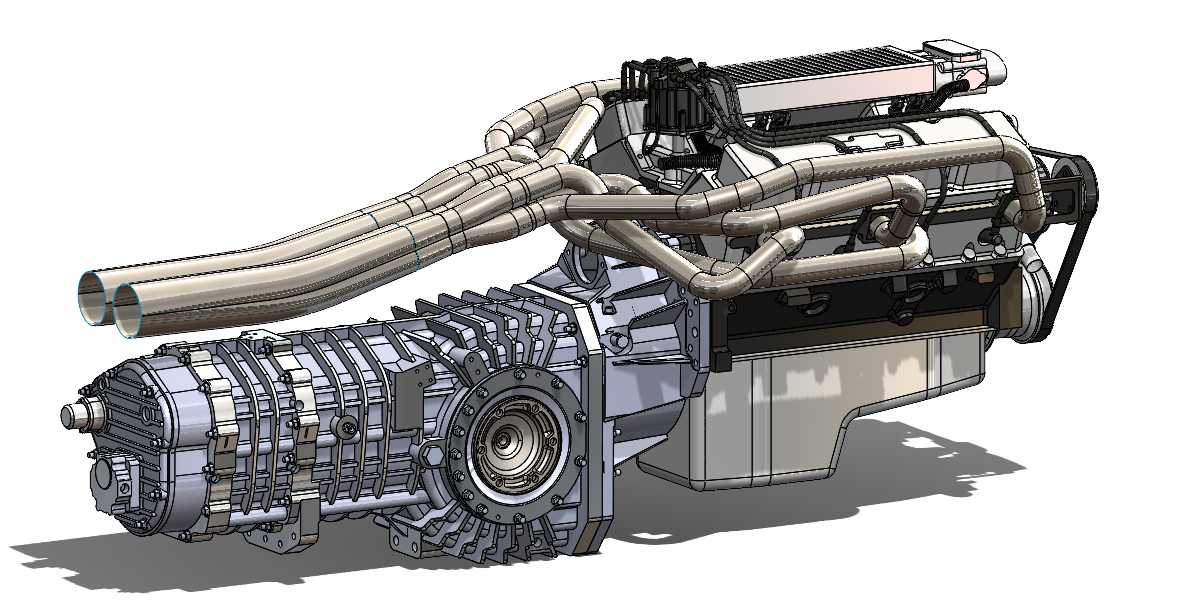

赛车V型动力单元蛇形等长排气歧管结构

　　这套排气结构的设计核心围绕高转速自然吸气动力单元的排气效率优化展开，在赛车动力改装与赛事动力单元开发场景中，排气歧管的管路布局直接决定了各缸排气脉冲的利用效率，进而影响充气效率与动力输出曲线。不同于民用车辆短路径、低成本的铸造排气歧管，这套蛇形等长布局的排气束，每一段管路的弯折角度、管长公差、管径变化都经过反复匹配，确保各气缸排出的废气到达排气总管的时序完全错开，避免相邻气缸的排气脉冲形成干涉，减少排气残留，提升高转速区间的扫气效率。

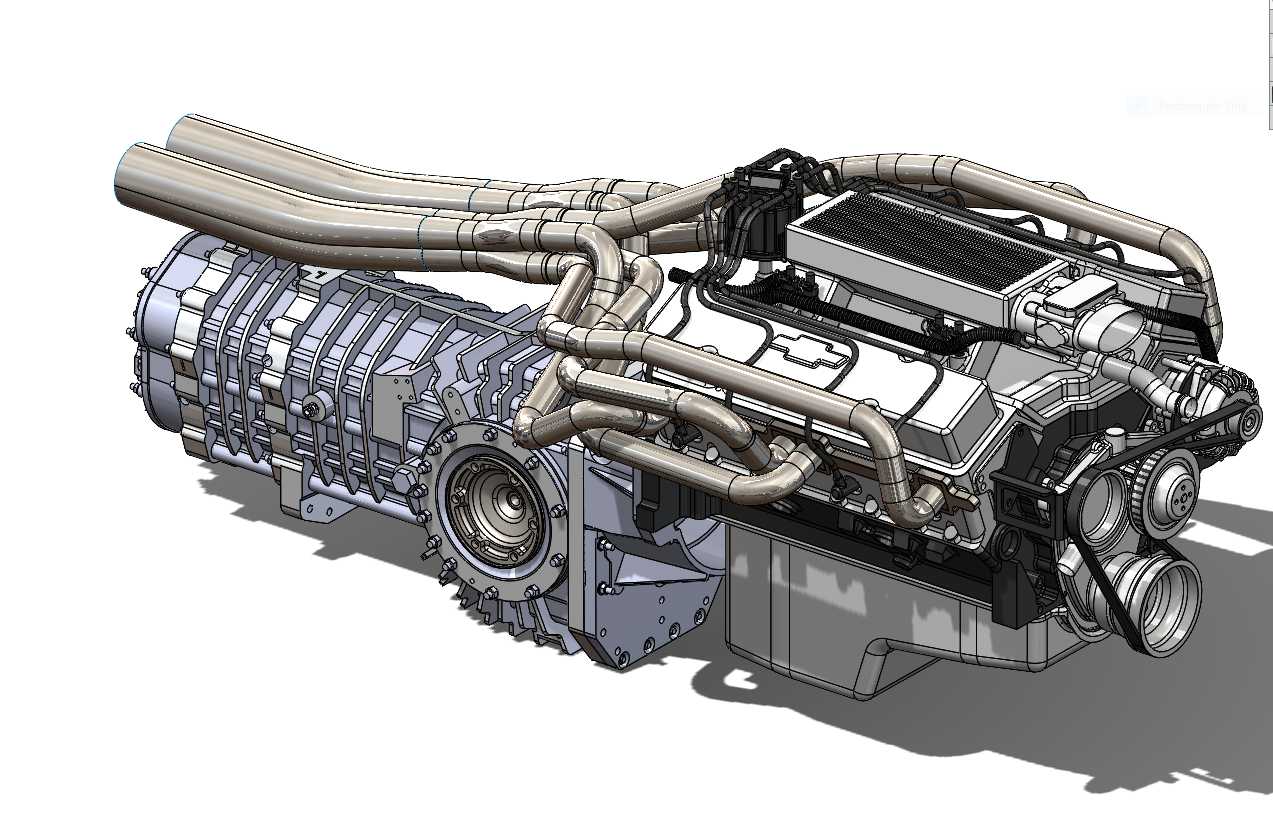

　　从安装边界来看，这套排气结构完全适配横置V型八缸动力单元与序列式变速器组成的动力总成包络，管路走向完全避让了发动机本体的附件安装位、变速器壳体的加强筋结构、以及动力总成悬置的安装点，所有管路的弯折半径都控制在管材弯折工艺允许的范围内，避免出现过小弯折导致的排气背压骤升，同时也兼顾了实车装配时的操作空间，不需要额外拆卸周边附件就能完成排气歧管的拆装维护。管路与发动机缸盖排气口的连接法兰采用平面密封结构，法兰厚度经过刚度校核，在高温排气的持续热负荷下不会出现翘曲变形，避免长期使用后出现排气泄漏的问题。

　　设计过程中首先确定的是各缸的点火顺序，按照点火时序反向推导每一段管路的等效长度，确保各缸排气路径的长度差控制在5mm以内，这样才能让排气脉冲在总管处形成稳定的负压区，利用排气的抽吸作用帮助下一循环的进气充量更快进入气缸，这也是高转速赛车动力提升输出的核心手段之一。蛇形的管路走向并不是为了造型刻意设计，而是在有限的动力舱空间内，既要满足等长的管长要求，又要避让周边的冷却系统管路、线束、以及车身结构件，经过多轮布局迭代才形成的最终走向，每一段弯折的位置都对应了周边部件的避让缺口，比如靠近变速器一侧的管路特意做了下沉弯折，避开了变速器的换挡机构安装位，靠近发动机前端的管路则向上抬升，留出了发电机、空调压缩机等附件的安装与维护空间。

　　从功能特性上看，这套排气结构采用等径不锈钢管弯制焊接而成，管壁厚度兼顾了高温强度与轻量化需求，在持续高负荷的赛事工况下，能够承受近千度的排气高温而不出现开裂变形，同时相比铸造歧管减重超过40%，降低了动力总成的整体重量，也减少了车头的重量负担，提升车辆的配重平衡。管路的集气端采用平滑过渡的喇叭口结构，减少各支路气流汇入总管时的紊流损失，降低整体排气背压，相比普通不等长排气歧管，能够让动力单元在高转速区间的扭矩输出提升8%左右，同时让动力输出曲线更加线性，避免出现排气干涉导致的扭矩波动，提升车手在赛道上的油门控制精度。

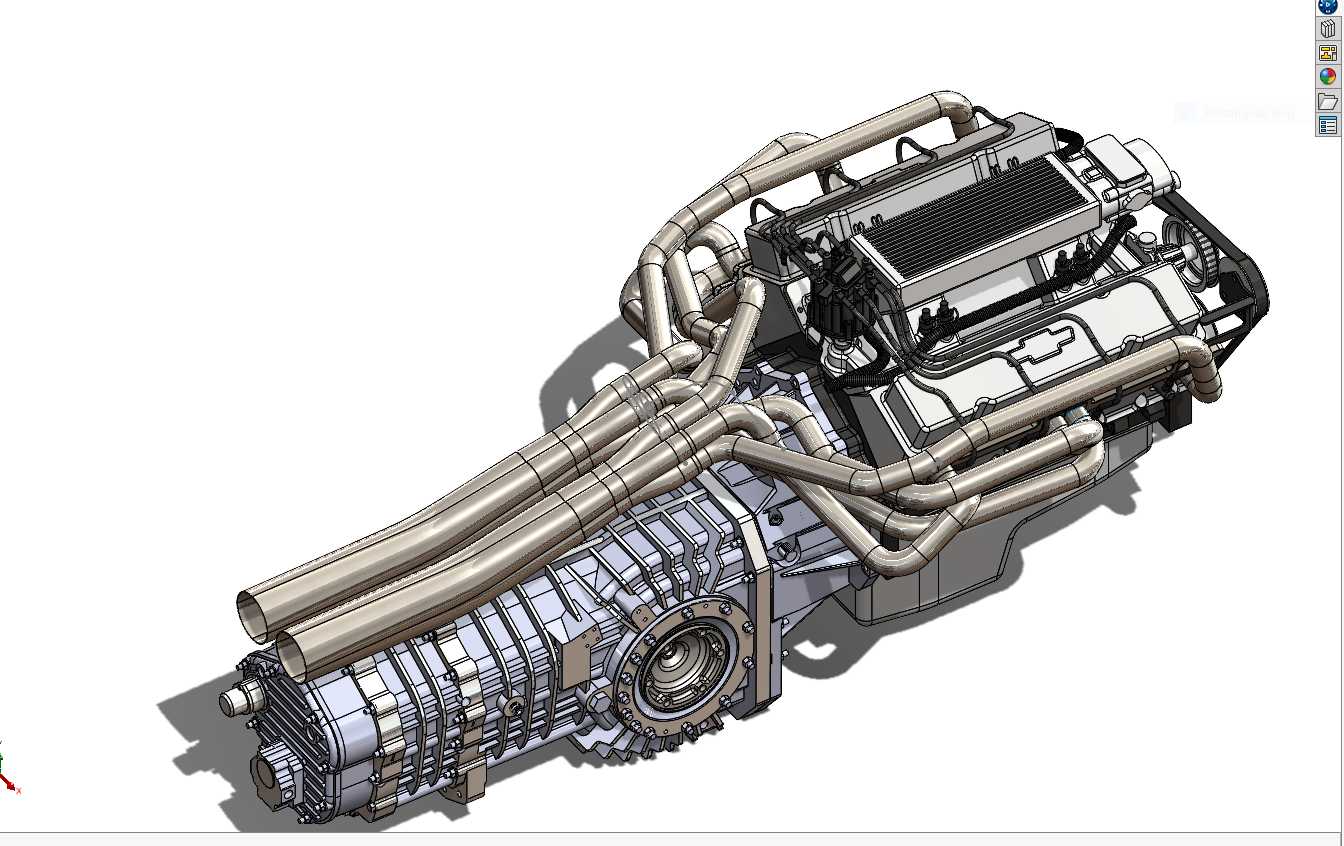

　　在实际应用场景中，这类等长蛇形排气歧管多用于场地赛、耐力赛的改装动力单元，以及限量版高性能跑车的原厂动力总成，相比民用车辆的排气系统，它的设计优先级完全偏向动力输出效率与高负荷可靠性，几乎不考虑成本与低速静音表现，所有的结构设计都围绕高转速工况下的气体流动特性展开。在建模过程中，每一段管路的中心轨迹都经过流体仿真验证，确保管内的气流流速均匀，不会出现局部流速过高导致的排气阻力激增，同时焊接位置都设计在管路应力较小的区域，避免热循环过程中焊接位置出现应力集中导致的开裂。管路的固定点采用弹性悬挂结构，预留了热膨胀的位移余量，避免发动机工作时的热胀冷缩导致管路受到额外的装配应力，提升长期使用的可靠性。

　　从安装匹配的角度，这套排气结构的所有连接点位置都与缸盖排气口、排气总管、周边附件的安装位完全对齐，不需要在实车装配时进行额外的切割、焊接调整，所有的安装孔位公差都控制在装配允许的范围内，能够实现直接换装。同时管路与周边的冷却水管、线束、燃油管都预留了足够的安全间隙，避免高温排气管路烤坏周边的橡胶部件与线束，在间隙较小的位置还预留了隔热板的安装位，可以加装隔热层进一步降低热辐射对周边部件的影响。
