辐条式货车车轮三维结构设计模型

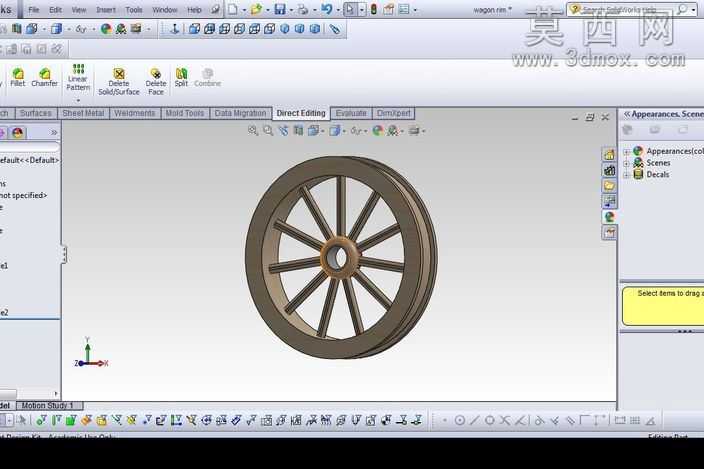

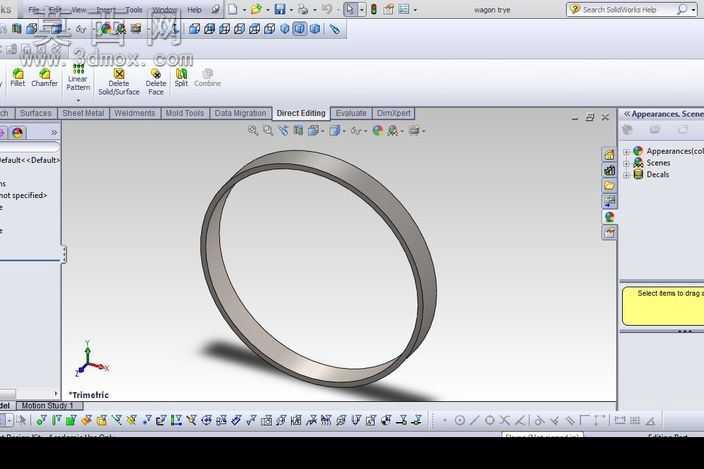

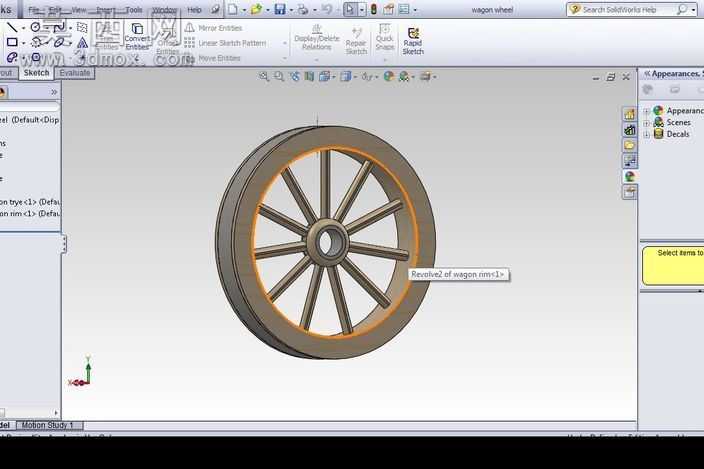

本模型为辐条式货运车辆车轮的三维参数化设计成果，采用SolidWorks软件完成全流程建模工作，整体建模过程遵循机械零部件设计的基准优先原则，首先以前视基准面为核心绘制轮毂中心的回转截面草图，通过凸台旋转命令生成带中心安装孔的轮毂基体，中心孔预留了与车轴配合的安装定位结构，孔壁做了适配装配的倒角处理，避免装配过程中出现锐边干涉问题。轮辐部分采用12根等角度均匀分布的辐条结构，建模时先绘制单根辐条的拉伸截面，以轮毂中心为阵列原点完成圆周阵列，每根辐条的截面为渐变式梯形结构，靠近轮毂端宽度更大以提升承载能力，靠近轮圈端宽度收窄，在保证结构强度的同时合理控制零件整体重量，辐条与轮毂、轮圈的衔接位置均做了圆角过渡处理，有效降低应力集中风险，提升部件长期受载下的结构可靠性。轮圈部分采用双层回转结构设计，通过两次旋转凸台命令分别生成轮圈的内侧基体与外侧胎圈座结构，胎圈座位置预留了标准的轮胎安装限位凸缘，尺寸匹配常规货运车辆的充气轮胎安装要求，轮圈与辐条的连接位置做了贴合式的衔接处理，保证焊接或装配结构的贴合度。整体模型完成后对各部件进行了材质赋予，轮毂与轮辐部分赋予了铸钢材质，调整了材质的粗糙度与金属反光参数，轮圈部分赋予了轧制钢材材质，通过软件内置的渲染功能完成了基础效果渲染，清晰呈现各结构的层次关系。建模过程中对所有配合尺寸做了参数化关联，可通过修改核心参数快速调整车轮直径、辐条数量、轮毂孔径等关键尺寸，适配不同载重规格的货车、老式马车等行走设备的设计需求，模型的所有特征均保留完整建模历史，可直接用于后续的工程图生成、有限元受力分析以及装配干涉检查等后续设计环节，结构设计充分考虑了货运场景下的重载需求，各受力部位的厚度参数均经过合理性校验，避免出现结构冗余或强度不足的问题。
