航空实践考核用机械零件组合三维建模作品

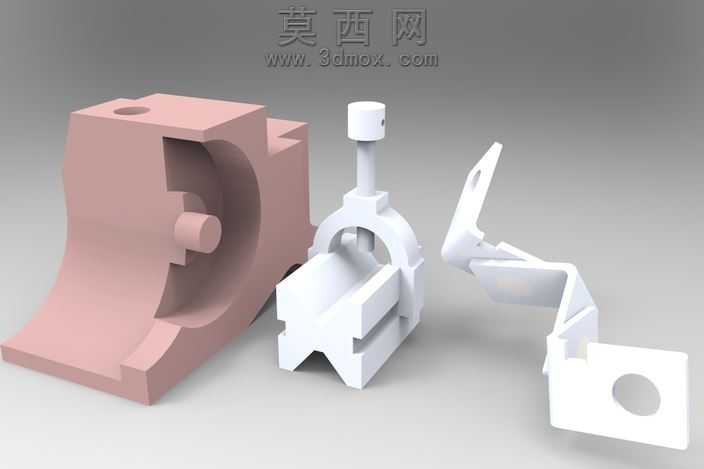

本套三维模型为航空实践考核专用的机械零件组合作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的尺寸规范与装配逻辑，完整还原了考核要求的三类核心零件的结构细节。首先是左侧的粉色壳体类零件，建模时以拉伸凸台为基础特征，通过切除拉伸完成内部弧形腔体的成型，精准还原了腔体内部的圆柱凸台定位结构、顶部的安装通孔以及底部的弧形支撑面，壳体外侧的加强筋结构通过筋特征快速生成，保证了零件结构的合理性与工艺性，渲染时采用哑光粉色工程塑料材质，通过环境光遮蔽效果凸显腔体内部的层次感，清晰展示内部的装配定位结构。中间的白色夹持类零件以对称结构为设计核心，建模时先绘制单侧草图通过镜像特征完成主体框架，底部的燕尾槽结构通过拉伸切除精准成型，保证与对应配合件的滑动装配精度，顶部的圆柱杆与夹持座采用同轴心配合设计，杆身的径向小孔通过异型孔向导特征生成，位置度完全符合考核的尺寸公差要求，渲染时采用亮白色哑光树脂材质，通过高光反射突出零件的棱边精度，清晰展示燕尾槽的配合面与顶部杆体的同轴结构。右侧的白色弯折支架类零件属于异形钣金类结构，建模时通过多段折弯特征模拟钣金成型工艺，依次完成各段弯折角度的设定，支架两端的安装孔分别通过简单直孔特征生成，弯折处的圆角过渡完全符合钣金加工的工艺要求，避免出现应力集中的尖锐棱角，渲染时采用与中间零件一致的白色材质，通过不同角度的光源打光，凸显多段弯折结构的空间形态与安装面的平面度。整套模型的设计思路完全贴合航空类机械实践考核的要求，每个零件的特征建模顺序都遵循实际加工的工艺逻辑，从基础的草图绘制到高级特征的运用，完整覆盖了机械三维建模的核心技能点，装配时各零件的配合关系完全符合机械装配规范，可直接用于实践考核的建模参考、技能教学演示，渲染输出的效果图清晰展示了每个零件的结构特点与材质表现，能够直观呈现整套考核零件的设计细节与成型效果。
