两冲程结构手摇卷笔刀三维建模作品

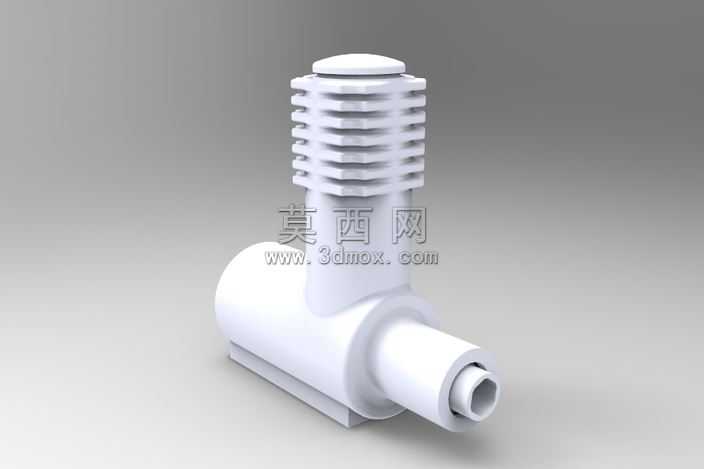

本作品为两冲程结构手摇卷笔刀的三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，全程遵循机械结构设计逻辑与工业产品建模规范，完整还原了该款卷笔刀的全部结构细节与外观特征。建模初期首先梳理产品的功能逻辑与结构组成，将整体拆分为握持主体、进笔腔体、手摇驱动段、散热筋结构、刀架安装位五大核心模块，采用自底向上的建模思路，优先完成各独立零件的参数化搭建，再通过标准配合关系完成总装配，确保各部件之间的装配间隙、运动行程完全符合真实产品的使用逻辑。外观建模阶段，针对握持主体的L型曲面结构，采用放样与曲面填充结合的方式完成顺滑过渡，避免曲面出现褶皱、破面等问题；上部驱动段的环形散热筋结构，通过线性阵列特征实现等距排布，严格控制每道筋条的厚度、间距与圆角参数，还原真实产品的防滑与散热双重功能；进笔端口的内六角定位结构采用拉伸切除配合倒角命令完成，精准匹配铅笔插入的定位需求，端口边缘做R0.5圆角处理，还原真实产品的安全倒角设计。材质与渲染环节依托KeyShot平台完成，整体采用哑光乳白色ABS工程塑料材质，调整材质的粗糙度、漫反射参数还原普通文具塑料的细腻磨砂质感，避免出现过度反光的失真效果；场景搭建采用中性灰色渐变背景，搭配45度角柔光主光源与侧向补光，弱化生硬阴影的同时突出产品的结构轮廓，渲染过程中开启全局光照与环境遮蔽效果，让散热筋的缝隙、部件衔接处的阴影层次更加自然，充分展现产品的结构立体感。结构设计层面，该模型完整还原两冲程卷笔刀的传动逻辑预留位，建模时严格控制各部件的壁厚在2mm，符合注塑件的生产工艺要求，所有棱边均做了统一的圆角处理，既符合文具产品的安全设计规范，也还原了量产产品的工艺特征；模型各零件可单独拆分编辑，支持后续的结构优化、工程图导出与3D打印验证，完整复现了一款手动文具产品从结构梳理到三维落地的全流程设计。
