Amarok三夹五金夹具结构设计

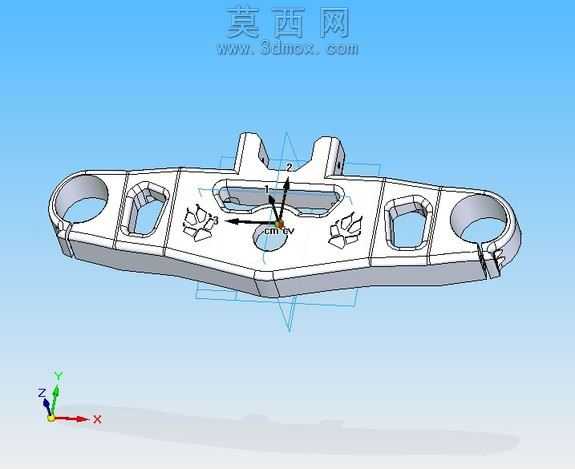

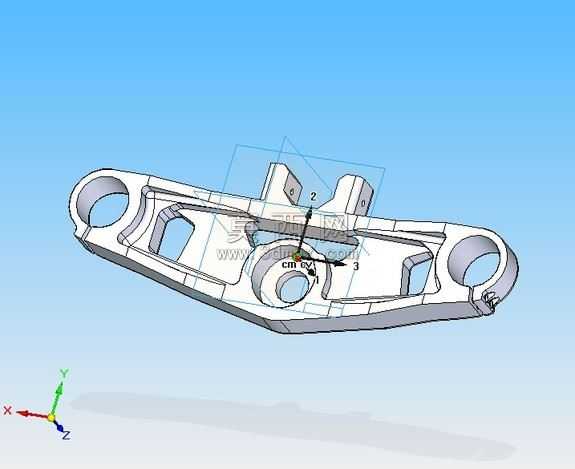

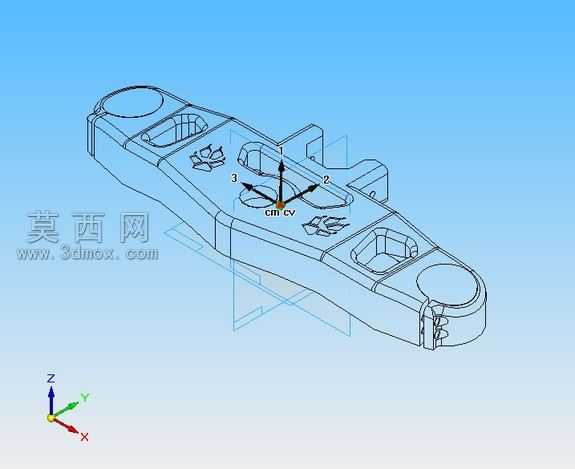

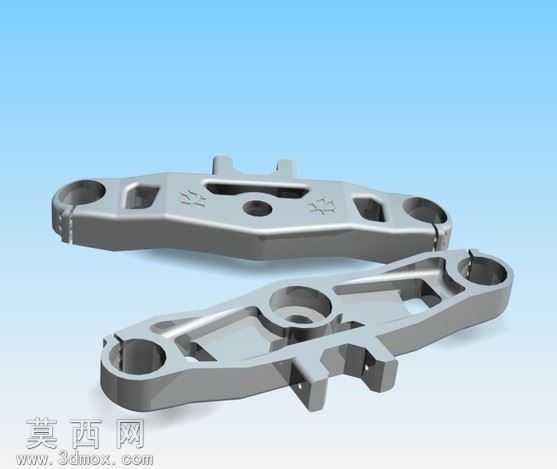

本作品为Amarok三夹五金夹持部件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工艺要求，对零件的每一处结构尺寸进行精准约束，确保各安装孔位、定位槽、夹持接触面的形位公差符合实际装配使用标准。模型构建阶段先绘制二维轮廓草图，通过拉伸、切除、倒角、拔模等基础特征命令生成主体毛坯结构，再针对零件的减重槽、定位凸台、铰接孔位进行精细化特征处理，所有过渡圆角均按照五金冲压及机加工工艺要求设置合理数值，避免应力集中问题。材质渲染环节采用金属磨砂不锈钢材质，调整材质的反射率、粗糙度、环境光遮蔽参数，还原金属零件经过表面处理后的真实质感，渲染场景采用渐变浅蓝色背景搭配柔和三点布光，清晰展现零件的结构轮廓与表面细节，同时通过双零件错位摆放的展示方式，直观呈现该夹具正反两面的结构特征。结构设计上，该三夹采用对称式布局，两端设置同轴铰接安装孔，中部设置多组定位卡槽与夹持工作面，在保证整体结构强度的前提下，通过开设异形减重槽降低零件自重，标注的1.3公斤自重参数兼顾了结构刚性与使用便携性，各夹持接触面做了平面度处理，确保夹持作业时的受力均匀，定位凸台与卡槽的配合结构可实现快速对位安装，适配多种工况下的夹持固定需求。设计思路围绕工装夹具的实用性展开，在满足夹持力要求的基础上优化零件的加工工艺性，减少不必要的复杂曲面结构，降低后续生产加工的难度，同时兼顾零件的外观协调性，让工业五金零件在满足功能需求的同时具备规整的视觉效果，模型可直接用于装配验证、工艺分析及渲染展示等多个场景。
