多规格斜接弯头组五金管件设计

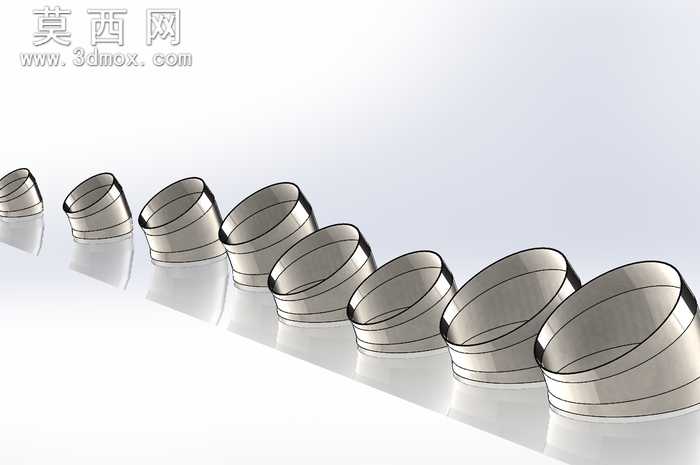

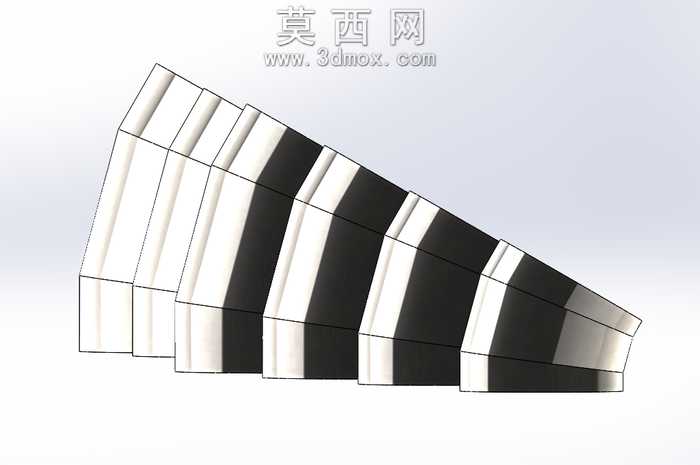

本次设计的是多规格斜接式弯头组，采用三维参数化建模方式完成整套系列构件的构建，建模过程中优先以管路系统的实际适配需求为核心，针对不同管径的弯头构件做了统一的参数化关联设计，确保同系列不同规格的弯头在接口尺寸、壁厚参数、弯折角度上保持统一的设计逻辑，可适配不同通径的管路安装场景。建模阶段首先确定弯头的核心弯折角度基准，通过草绘绘制弯头的截面轮廓与中心弯折路径，采用扫掠特征生成弯头的基础实体，针对斜接切口的位置做了精准的尺寸约束，保证每一段斜接面的贴合度完全符合管路连接的密封要求，避免出现对接错位、间隙不均的问题。材质设定上选用金属不锈钢材质，渲染阶段调整了金属材质的反射粗糙度参数，还原不锈钢管件表面的哑光金属质感，同时添加了轻微的环境反射效果，让模型呈现出真实工业金属件的视觉表现，渲染视角采用斜向排列的展示方式，将不同规格的弯头按管径从小到大依次排布，清晰呈现同系列不同规格产品的尺寸差异与造型一致性。结构设计上，每款弯头都采用等壁厚设计，端口位置做了微小的倒角处理，既可以去除加工过程中产生的锐边，也能在管路安装时起到导向作用，方便对接管路的快速插接；斜接接缝位置的结构做了贴合优化，保证拼接后接缝均匀平整，满足焊接或者卡接安装的工艺要求。设计思路上围绕管路系统中变向连接的通用需求，打造系列化的弯头构件，不同规格之间可以通过参数调整快速生成适配尺寸，无需重复建模，大幅提升同类型管件的设计效率，整套模型的结构完全符合五金管件的实际加工工艺要求，可直接用于生产参考、管路装配模拟以及产品展示场景，模型的每一处尺寸都经过严谨校验，不存在结构干涉、尺寸矛盾的问题，能够适配各类工业管路、民用给排水管路的连接设计需求。
