可调式焊接试样折弯测试工装夹具

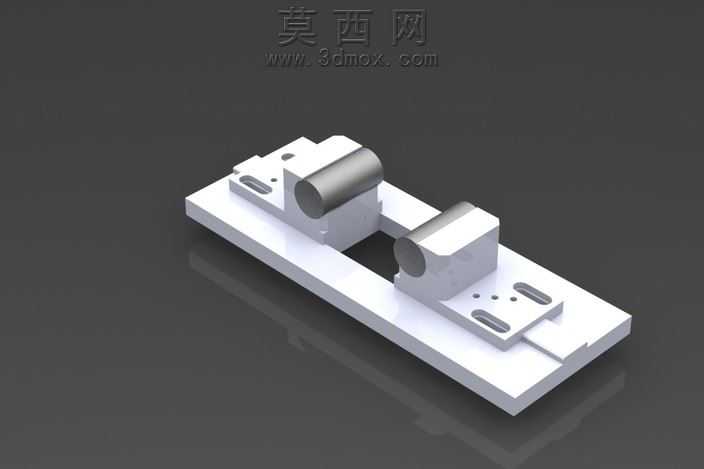

本模型为焊接试样折弯测试专用可调夹具，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，所有特征均基于实际生产的公差要求进行参数约束，确保模型可直接对接生产加工环节。模型主体采用底座加双定位压块的模块化结构设计，底座为一体化平板式结构，表面开设多组长条形调节槽与定位孔，可根据不同规格的焊接试样尺寸灵活调整两个压装组件的安装位置，满足AWSD1.1标准中不同类型焊接试样的折弯测试装夹需求，实现单套夹具适配多规格试样的测试要求，大幅降低测试环节的工装更换成本。两个压装组件采用对称式结构设计，上部设置圆柱形压合接触件，模拟折弯测试过程中的压头接触工况，压块本体与底座通过螺栓紧固件实现可调节锁紧，调节槽的长度经过精准计算，覆盖标准规定的全系列试样尺寸调节行程。渲染阶段采用工业级白模渲染方案，底座与压块主体赋予哑光硬质合金材质，表面添加细腻的喷砂纹理效果，还原金属机加工件的真实质感，圆柱形压合件赋予抛光金属材质，与主体材质形成视觉区分，突出关键受力部件的结构特征；场景采用柔和的三点布光方案，主光源从斜上方45度投射，清晰展现夹具的装配层次与结构细节，辅助光源补全暗部结构轮廓，底部添加微弱的反射效果，提升模型的立体视觉表现。设计过程中充分考虑夹具的使用场景，整体结构无冗余设计，所有棱边均做工艺倒角处理，避免操作过程中的尖锐边角划伤风险，定位槽的位置经过力学仿真验证，确保装夹过程中受力均匀，不会出现试样偏移、夹具变形等问题，完全匹配焊接试样折弯测试的装夹精度要求，可直接用于焊接质量检测环节的工装搭建参考，也可作为同类可调式测试夹具的设计参考模板，结构具备良好的拓展性，可通过更换压头组件适配更多类型的材料力学性能测试场景。
