带安装孔长条式直线导轨结构设计

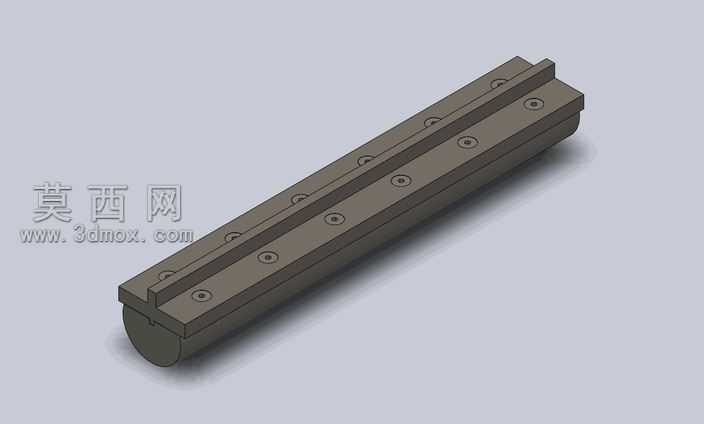

本作品为长条式直线导向导轨的三维设计模型，建模阶段采用SolidWorks软件完成全参数化构建，首先以基准面绘制导轨主体的截面轮廓，通过拉伸凸台命令生成基础长条基体，针对导轨底部的半圆承托结构，采用旋转切除与拉伸组合的方式完成曲面过渡，保证结构衔接处无锐角应力集中。模型表面的多组安装沉孔采用线性阵列命令完成排布，在建模过程中对每个孔位的同轴度、孔间距参数做了精准约束，确保安装孔的位置公差符合实际装配要求，避免后期装配出现孔位错位的问题。渲染阶段采用哑光金属材质赋予导轨主体，模拟经过发黑处理的碳钢材质质感，调整环境光与漫反射参数，让模型表面的金属哑光效果更贴近真实工业导轨的视觉表现，同时添加柔和的阴影效果，突出导轨的长条立体形态与结构层次。结构设计上，导轨顶面设置有平行的导向凸条，可与配套滑块的凹槽形成嵌合导向结构，保证直线运动过程中的导向精度，侧面与顶面的沉头孔可分别用于导轨基座固定与滑块行程限位附件的安装，底部的半圆柱结构可适配圆弧安装面的固定场景，拓展了该导轨的安装适配范围。设计思路围绕通用直线导向场景的实用需求出发，简化了不必要的复杂装饰结构，所有特征均服务于导向、固定的核心功能，建模过程中对所有棱边做了微小圆角处理，既符合实际机械加工的工艺要求，避免锐边割手的问题，也能在渲染时呈现更自然的光影过渡，模型的各部分特征均可直接导出用于工程图生成，为后续的加工生产提供完整的三维数据参考，整体结构紧凑，孔位排布均匀，受力分布合理，可适配轻载直线运动的导向需求。
