卧式加工中心用管材棒材多工位夹持工装

在卧式加工中心的批量零件加工场景中，长径比偏大的管材、棒材类工件一直是装夹环节的痛点——单件装夹效率低，同轴度、平行度公差难以稳定控制，加工过程中受切削力影响易出现振颤、窜动，直接影响孔系、端面、槽位的加工精度。这套多工位夹持工装正是针对这类加工需求开发，直接适配卧式加工中心工作台安装基准，可同时完成多根管材或棒材的定位夹紧，大幅减少换件装夹的辅助时间，提升批量加工的一致性。

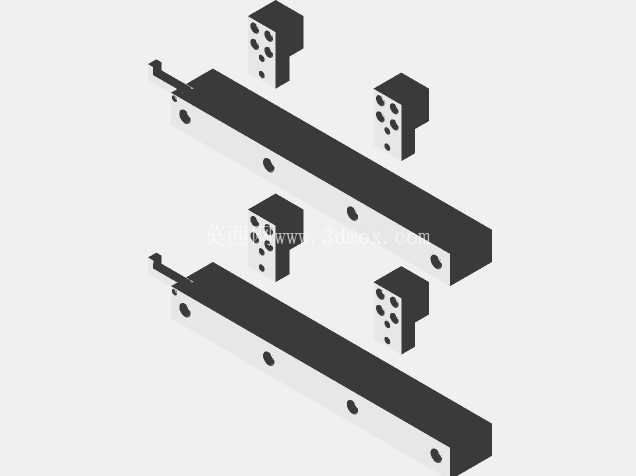

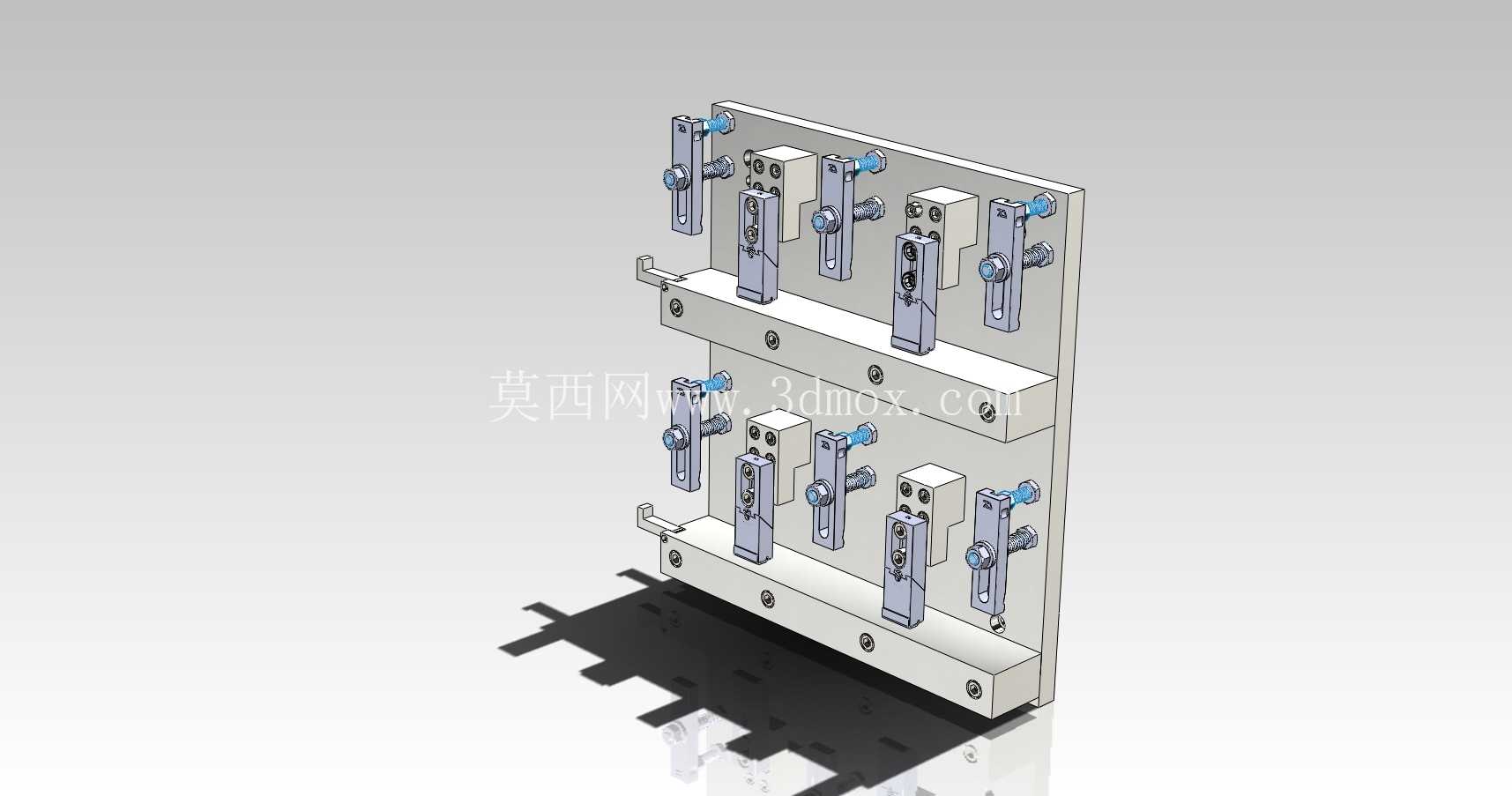

从结构布局来看，工装采用双层立式基板作为承载主体，上下两层对称布置8组独立夹紧单元，每组单元都包含定位基准块、侧向压紧组件、快调锁紧结构，可兼容一定直径范围内的圆管、圆棒以及小尺寸异型截面型材的装夹。基板底部设置带定位键槽的安装边，可直接匹配卧式加工中心工作台的T型槽间距，安装时通过定位键快速找正基板与机床X轴的平行度，无需反复打表校准，安装边界控制在工作台常用行程范围内，不会出现超程干涉问题。

设计过程中优先考虑了切削力的传导路径，每组夹紧单元的受力点都直接对应基板上的加强筋位置，避免悬臂受力导致的夹紧变形。侧向压紧组件采用偏心压块配合可调限位螺钉的结构，操作人员可根据工件直径快速调整压块行程，锁紧时压块的压紧面始终贴合工件外圆，接触面积足够分散夹紧力，不会在薄壁管材表面留下压痕，也能避免棒材受侧向力出现弯曲变形。上下两层夹紧单元的间距经过反复校核，既保证刀具在加工下层工件时不会与上层结构发生碰撞，也尽可能压缩了工装整体高度，减少刀具悬伸长度，提升切削刚性。

实际使用时，工件从工装前端插入对应定位槽，定位块的V型基准面自动对工件中心进行找正，保证每根工件的轴线与机床主轴进给方向平行，重复定位精度可控制在0.02mm以内。针对不同长度的工件，还可在基板侧面加装辅助支撑块，对工件悬伸端进行托持，进一步抑制加工振颤。工装所有活动部件都做了发黑防锈处理，导向面预留润滑脂槽，长期在切削液喷淋的加工环境中使用也不会出现卡滞，日常维护仅需定期清理切屑、补充润滑即可，无需复杂的校准调整。

不同于通用台钳或组合夹具的零散拼装，这套工装的夹紧单元位置经过统一校准，同批次装夹的工件中心高保持一致，加工程序无需针对单件工件进行坐标偏移，可直接调用固化的加工参数完成钻、铣、镗等多工序加工，尤其适合汽配、液压行业中管类接头、棒料销轴类零件的批量生产，能有效降低操作人员的装夹劳动强度，减少装夹误差带来的废品率。基板上还预留了扩展安装孔位，可根据加工需求更换不同规格的定位块，适配更多截面尺寸的工件，拓展工装的使用范围，无需重新制作整套工装，降低生产现场的工装投入成本。
