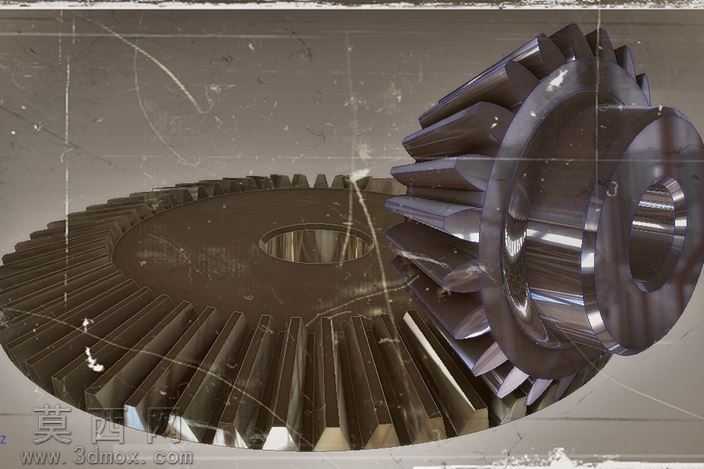

啮合式传动锥齿轮结构三维设计

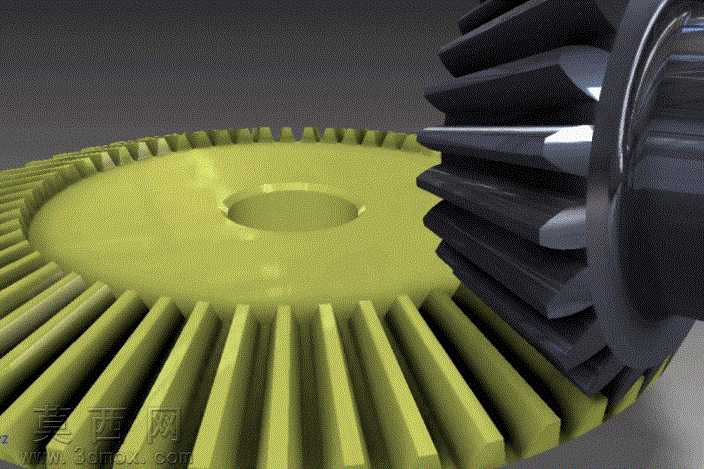

本作品为一对相互啮合的锥齿轮传动结构三维设计，建模过程严格遵循直齿锥齿轮的齿形生成原理，先通过参数化定义确定分锥角、模数、齿数、齿顶高系数、顶隙系数等核心设计参数，依托三维建模软件的草图绘制、特征放样、阵列、布尔运算等功能完成单个锥齿轮的基体构建，再通过齿廓曲线的精准拟合生成符合啮合要求的轮齿结构，保证轮齿从大端到小端的齿厚、齿高渐变过渡符合机械设计标准，避免出现齿形畸变、啮合干涉的问题。完成单个齿轮建模后，依据锥齿轮的正交啮合传动特性，调整两个齿轮的空间装配位置，保证两节锥母线完全贴合、分度圆锥顶点重合，啮合间隙控制在合理公差范围内，确保传动过程中轮齿接触轨迹符合设计预期，可实现相交轴之间的稳定动力传递。材质与渲染层面，针对两个齿轮分别赋予差异化的材质表现，其中大尺寸端面锥齿轮采用哑光黄绿色工程塑料材质，调整材质的粗糙度、漫反射参数还原工程塑料的哑光质感，小尺寸啮合锥齿轮采用亮面黑色金属材质，添加细微的环境反射与边缘高光效果，模拟淬硬钢齿轮的金属光泽与表面加工质感；场景搭建采用深灰色渐变背景，搭配柔和的三点布光方案，主光从侧上方打亮轮齿啮合区域，突出齿面的结构层次与啮合接触位置，辅光补充暗部细节避免轮齿缝隙死黑，轮廓光勾勒齿轮边缘提升整体立体感，最终渲染效果清晰展现锥齿轮的结构特征与啮合状态。设计思路上，重点还原锥齿轮用于相交轴传动的核心功能特性，建模过程中保留了齿轮中心的安装定位孔、轮辐的过渡圆角等细节结构，既保证模型外观符合真实工业锥齿轮的形态，也兼顾了结构的合理性，可用于机械原理教学演示、传动方案可视化展示、相关设备的装配干涉校验等场景，轮齿部分的参数化设计逻辑也支持后续根据不同传动比、载荷需求调整参数快速生成适配的锥齿轮模型。
