交流适配器配套电气插头出线结构设计

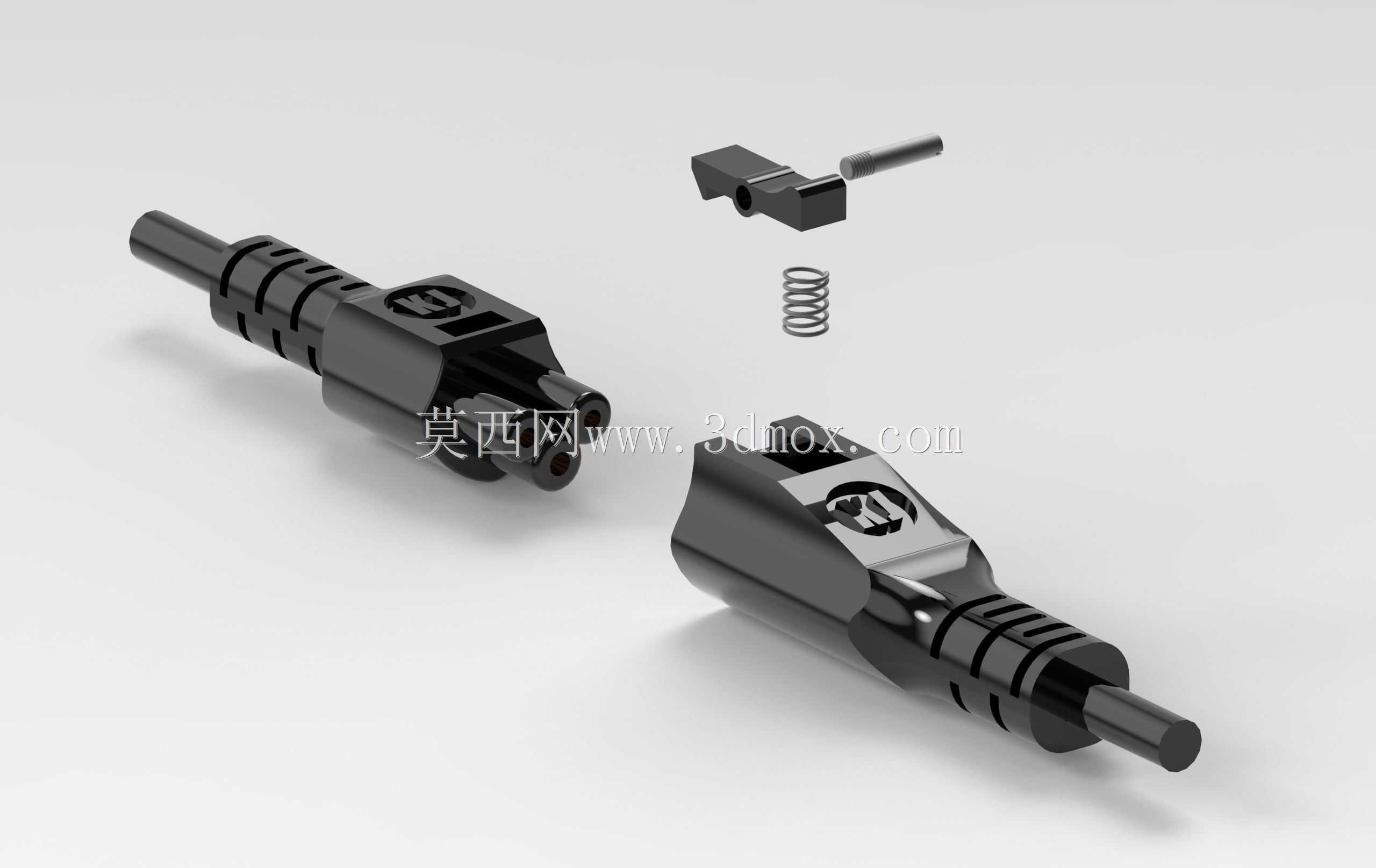

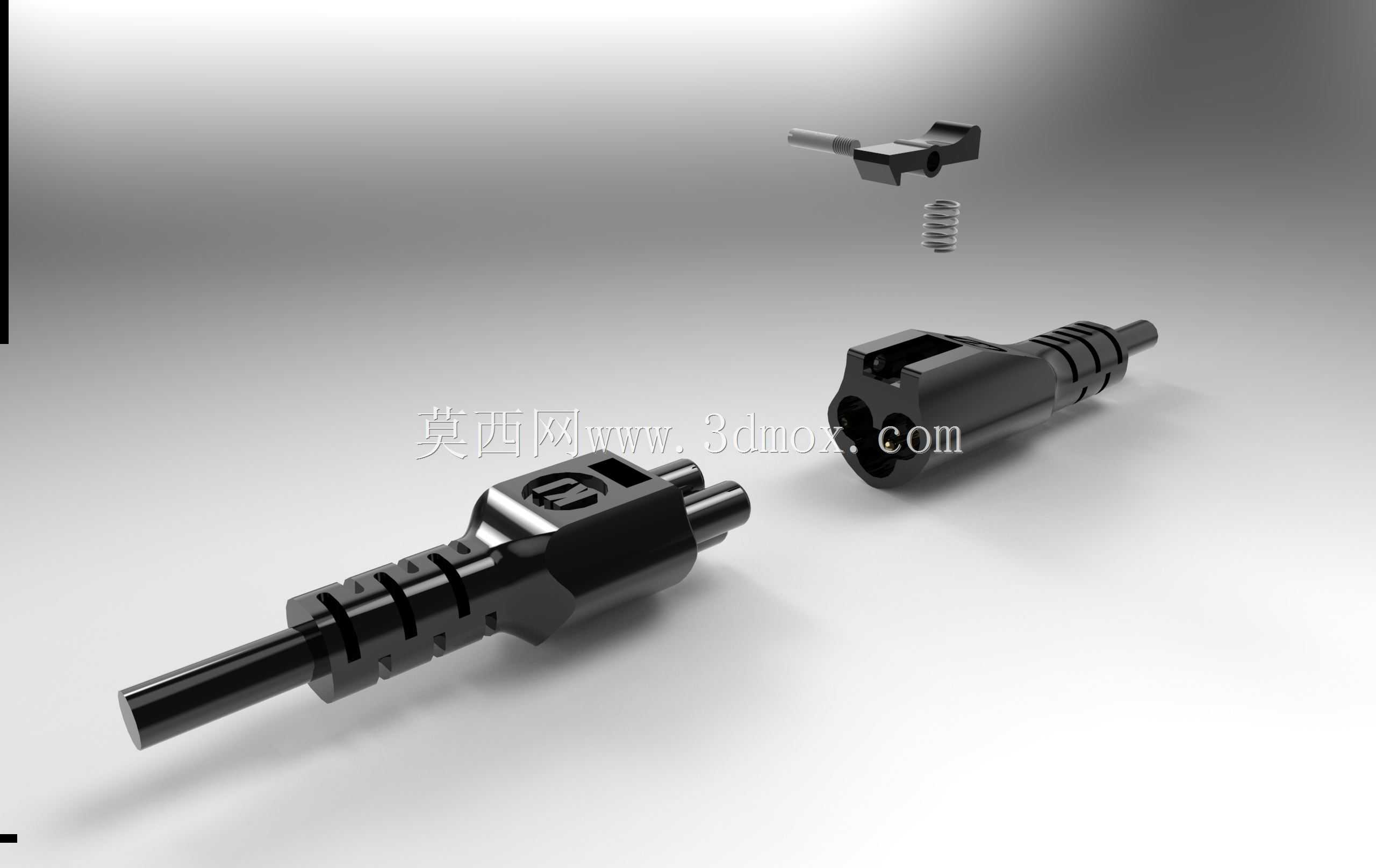

　　日常接触的桌面式交流电源适配器，出线端的插头结构直接决定了线缆连接的可靠性与长期使用的抗疲劳性能，很多适配器使用一两年后出现线缆根部断裂、接触不良的问题，本质都是插头出线结构的设计冗余不足、应力释放设计不到位导致的。这套插头结构采用分体式卡扣装配方案，没有采用传统的超声波焊接外壳工艺，拆分后的结构包含公端插接头外壳、尾部线缆锁紧压块、内置接触弹片定位槽、复位弹簧以及插合导向结构，各部件的配合公差在建模时按照IT12级注塑件公差设定，适配常规ABS或者PC阻燃材质的注塑生产要求，不需要额外做高精度的模具抽芯结构，能有效控制批量生产的模具成本。从实际应用场景来看，这类插头主要用于小功率交流适配器的直流输出端，常见于笔记本电源、

　　路由器电源、小型桌面工控设备供电模块的线缆连接端，需要满足日常使用中反复插拔、线缆多角度弯折的使用需求，因此在结构设计时，尾部出线位置做了加长的锥度应力释放结构，线缆压装到位后，弯折时的应力会分散在锥段的整个长度上，不会集中在外壳出线的切口位置，避免长期弯折导致的线缆铜丝断裂。插合端的导向结构做了15度的导入倒角，插合时不需要刻意对准位置，靠倒角就能自动滑入对接位，内部的接触弹片采用悬臂式结构，弹片的厚度设定为0.3mm，接触压力控制在1.2N-1.5N之间，既保证插合后接触电阻足够小，不会出现大电流下的发热问题，又能保证插拔力度适中，不会出现插接过紧难以拔出或者过松容易松脱的问题。内置的复位弹簧主要用于插合后的锁止结构辅助，

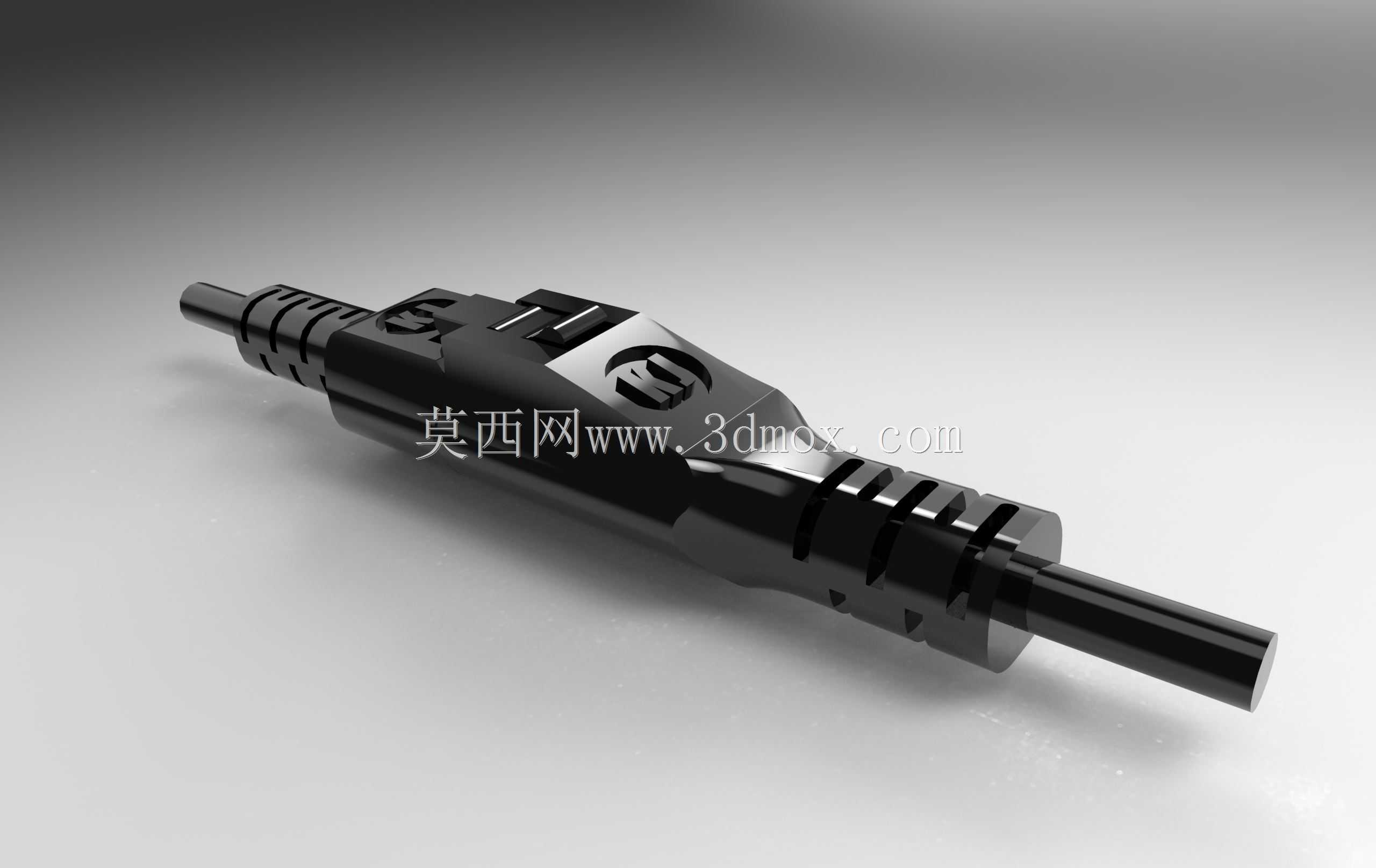

　　当插头插入适配的插座后，锁止卡扣在弹簧的推力下卡入插座的定位槽，需要拔出时按压卡扣尾部就能压缩弹簧解锁，整个解锁行程控制在3mm，按压力度控制在5N左右，符合日常使用的操作力度习惯。从安装边界来看，整个插头的主体外径控制在8mm，总长度不含插针为22mm，尾部出线位置的最大适配线缆外径为4.5mm，能兼容常规的2芯0.5平方或者0.75平方的PVC护套电源线，安装时只需要先将线缆穿过尾部压块，焊接好内部接触弹片之后，将压块卡入主体外壳的定位卡槽，再依次装入弹簧、锁止卡扣，最后扣合上下外壳即可完成装配，不需要额外的粘接或者焊接工序，装配效率比传统超声波焊接结构提升近40%。在建模过程中，所有的卡扣配合位置都做了0.2mm的装配间隙，

　　避免注塑件出现缩水变形时导致装配卡滞，外壳表面的防滑筋深度设定为0.5mm，间距2mm，插拔时手指接触的摩擦力足够，不会因为手上有汗出现打滑的问题。插针的伸出长度设定为6mm，插合后有效接触长度为5mm，满足安规要求的电气间隙与爬电距离要求，不同极性的接触件之间设置了隔离筋，隔离筋高度为2mm，能有效避免灰尘、潮气堆积导致的极间短路问题。考虑到实际使用中可能出现的跌落情况，外壳的壁厚统一设定为1.2mm，卡扣的连接位置做了R0.5的圆角过渡，避免跌落冲击时卡扣位置出现应力断裂，经过结构仿真验证，1米高度自由跌落至水泥地面时，外壳的最大应力为22MPa，远低于PC材质的屈服强度，不会出现壳体开裂或者内部结构松脱的问题。另外，这套结构的通用性较强，只需要更换内部的接触弹片尺寸，就能适配不同规格的插针接口，不需要重新开制整套外壳模具，能有效降低衍生型号的开发成本，对于中小功率电源适配器厂商来说，这类结构的配件通用性强，供应链成熟，不需要额外开模就能直接适配现有产品线的升级需求。
