交流电源适配用带锁扣电气插头结构

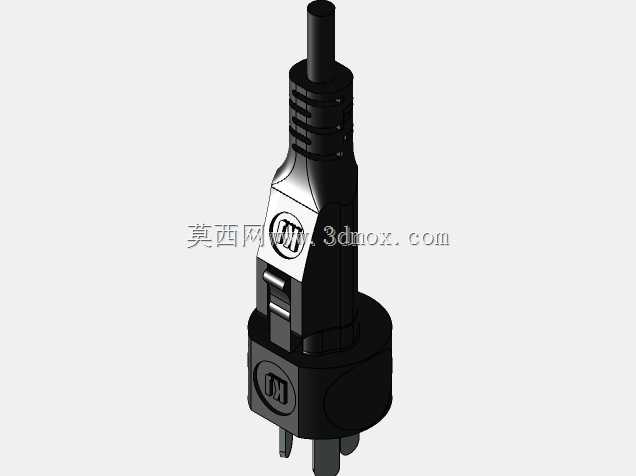

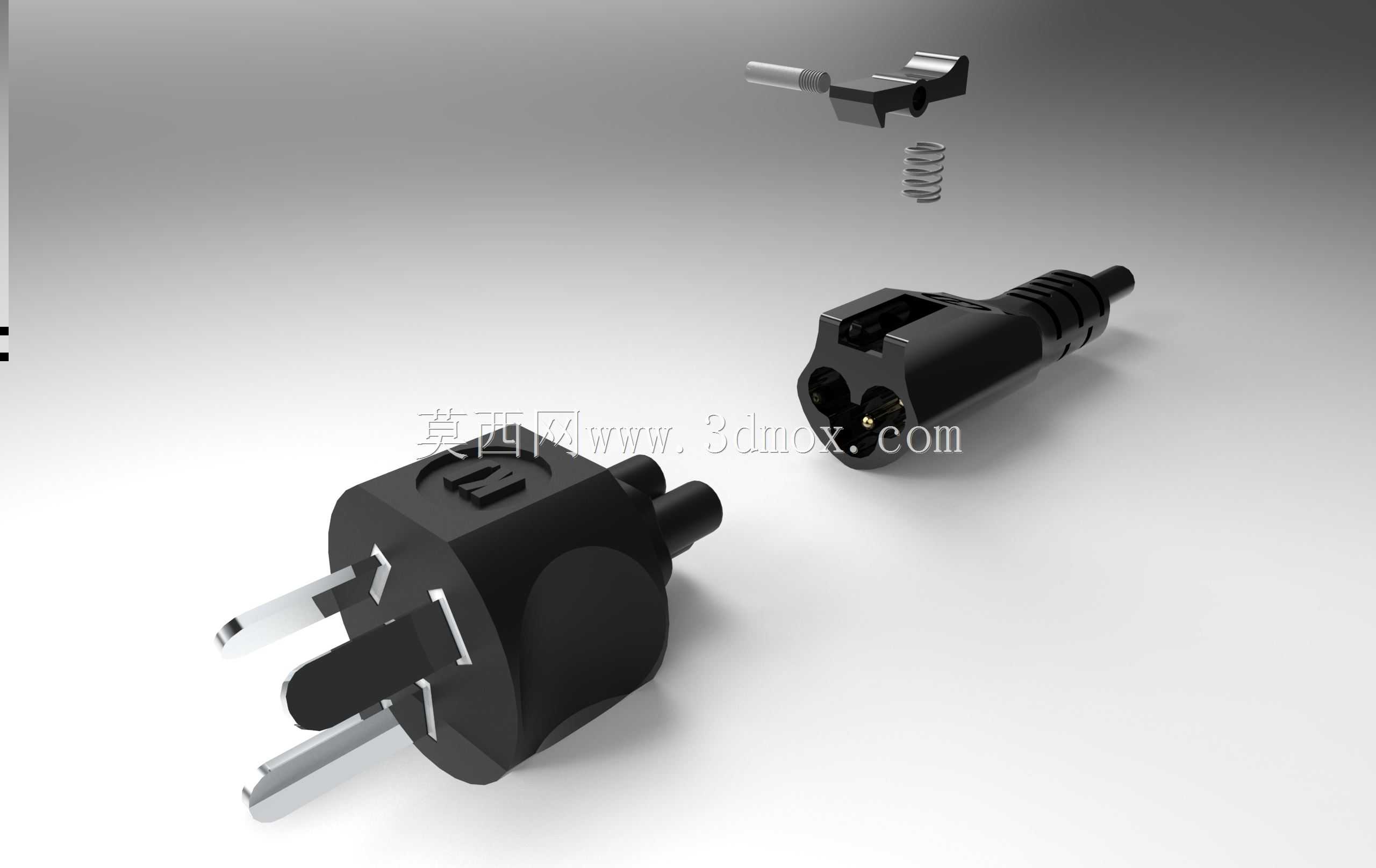

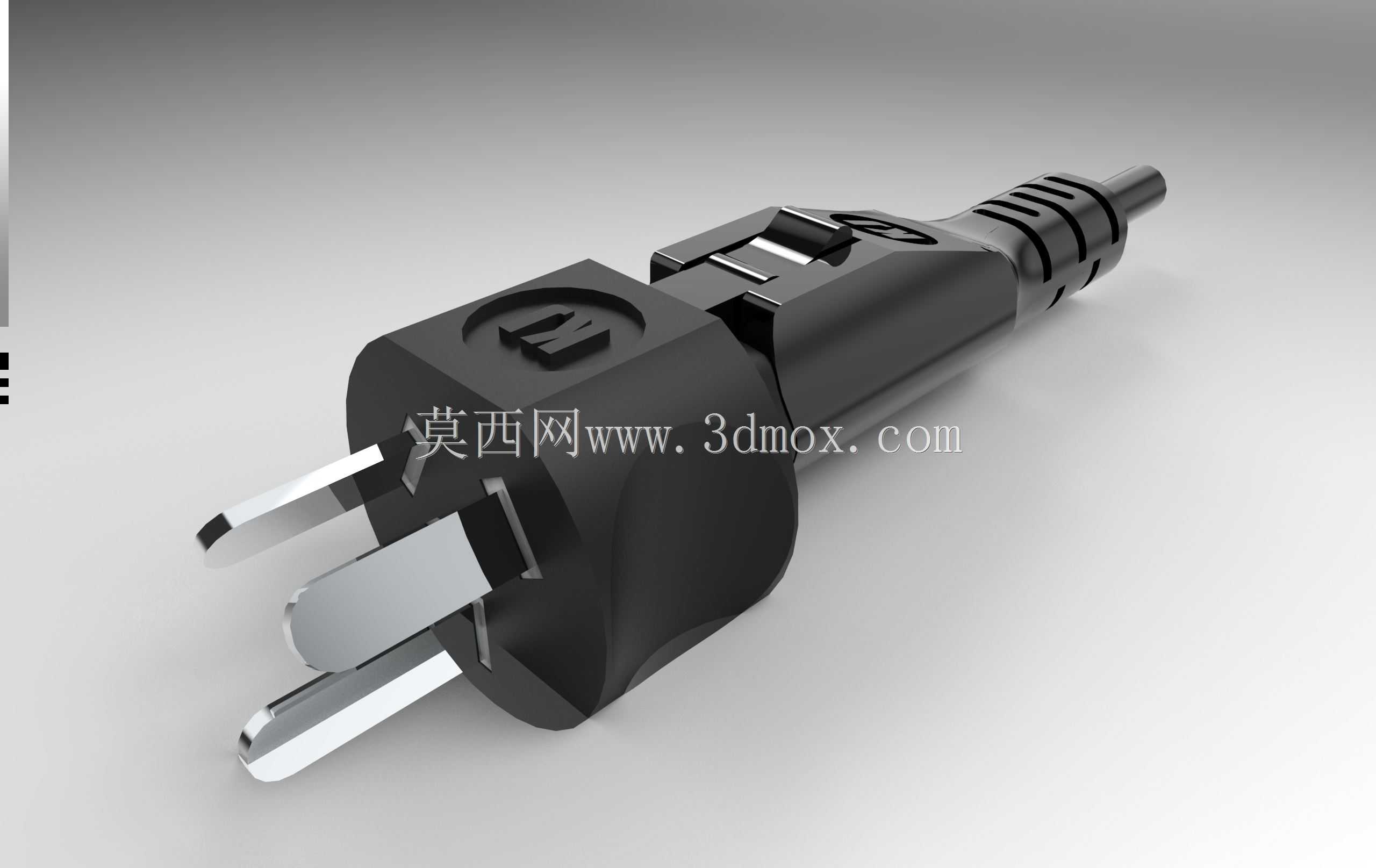

　　日常做消费类电源接插件结构设计时，这类带锁止功能的交流适配插头是很常见的选型对象，它主要用在桌面式电源适配器、小型工业供电模块、外置医疗设备供电端这类场景，解决普通插头受外力拉扯容易松脱的问题，避免设备意外断电造成数据丢失或者运行中断。从结构拆分来看，整个组件包含公插主体、对接母座、内部锁止卡扣、复位弹簧几个核心部分，公插端的插片采用标准国标的扁式插脚布局，插片根部做了加厚的定位凸台，和外壳的注塑嵌合槽过盈配合，装配后插片不会出现轴向窜动，插拔过程中也不会因为受力歪斜导致插片变形。外壳部分采用PA66加30%玻纤的阻燃材质，表面做了细咬花处理，既提升握持插拔时的摩擦力，也能避免外壳在高低温环境下出现应力开裂。

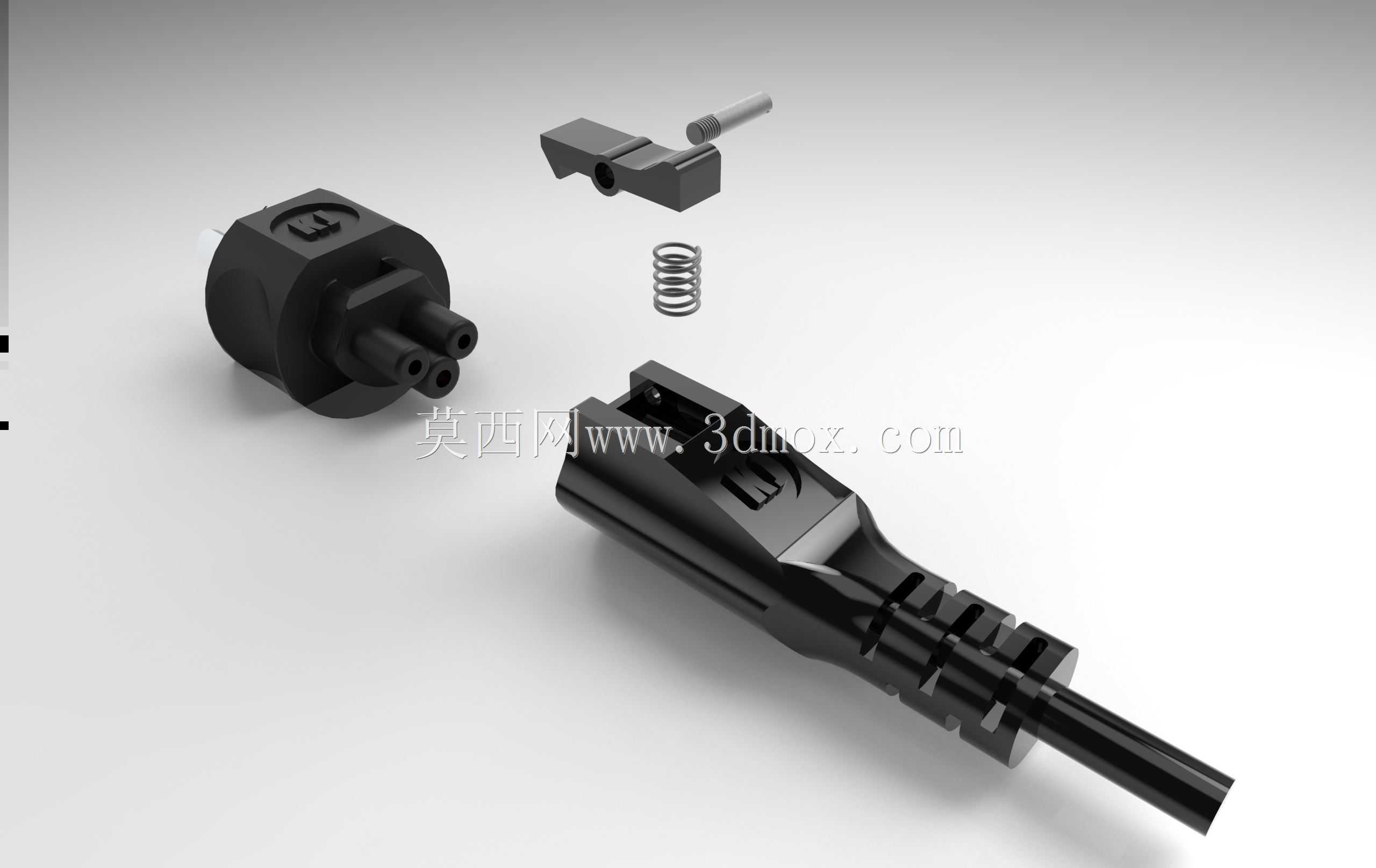

　　内部的锁止结构设计在公插的上侧位置，卡扣的转轴和外壳一体注塑成型，复位弹簧采用0.3mm线径的不锈钢弹簧，装配后卡扣的锁止凸台刚好卡在母座内壁的卡槽内，正常插合到位后会有清晰的卡扣到位反馈声，此时施加100N以内的轴向拉扯力不会出现松脱，需要拔出时只需要按压卡扣上端的按压位，压缩弹簧让锁止凸台脱离卡槽，就能顺畅拔出插头。做三维建模的时候，要特别注意插合面的尺寸公差，公插和母座的配合间隙控制在0.1mm到0.15mm之间，既不会因为间隙过大出现接插晃动，也不会因为间隙过小导致插拔阻力过大。插片的外露长度严格按照安规要求设计，插合后带电部分完全被外壳包裹，不会出现外露触电的风险。安装边界上，公插尾部的出线位置做了阶梯式的防弯折结构，

　　和电源线的外被注塑成一体，弯折角度超过90度时不会直接拉扯内部的线芯焊点，能承受至少1000次以上的弯折测试不出现线芯断裂。母座端的尾部做了标准的M12外螺纹接口，可以直接固定在设备外壳的开孔上，开孔直径预留12.5mm的安装位，法兰面厚度控制在2mm，装配后和设备外壳贴合紧密，IP防护等级能达到IP40，满足日常室内使用的防尘要求。内部的导电接触件采用锡磷青铜材质，表面镀镍处理，接触电阻控制在5毫欧以内，长时间通过10A额定电流时温升不超过45K，符合家用和类似用途插头插座的安规标准。设计过程中还要考虑模具的脱模可行性，外壳的所有卡扣位置都做了1度的脱模斜度，没有出现倒扣无法出模的结构，内部的筋位厚度均匀控制在1.2mm，

　　避免注塑时出现缩痕或者缺胶的问题。锁止卡扣的按压位置做了圆弧过渡，按压时的手感反馈清晰，按压力度控制在15N左右，既不会因为太松导致误触解锁，也不会因为按压力度过大影响使用体验。整个接插件的爬电距离和电气间隙都满足加强绝缘的要求，带电部件之间的爬电距离大于8mm，即使在潮湿环境下使用也不会出现击穿打火的问题。
