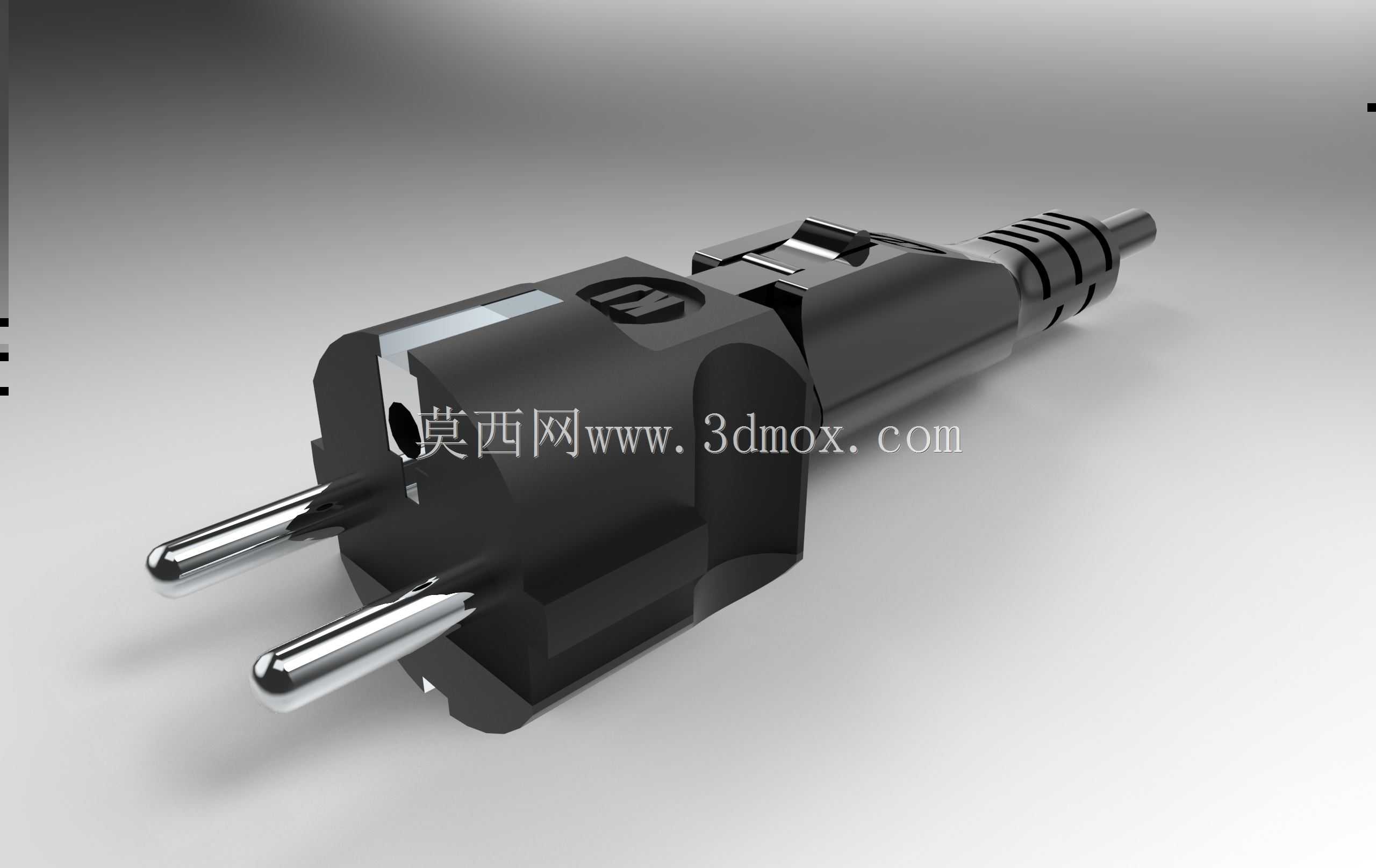

带智能锁止结构的欧规交流电源插头

　　这款交流电源接插件的设计，最初是针对工业现场便携测试设备、户外临时供电场景下，普通插头易受拉扯松脱、接触不良导致设备断电的痛点展开的。日常车间里的手持检测仪器、移动作业的小型电动工具，经常会因为操作人员移动时拖拽线缆，让插头从墙面插座或延长线插座中脱出，轻则中断测试数据采集，重则导致正在运行的设备急停，带来不必要的生产损失，这款带锁止结构的插头，就是为了解决这类实际工况问题做的结构优化。

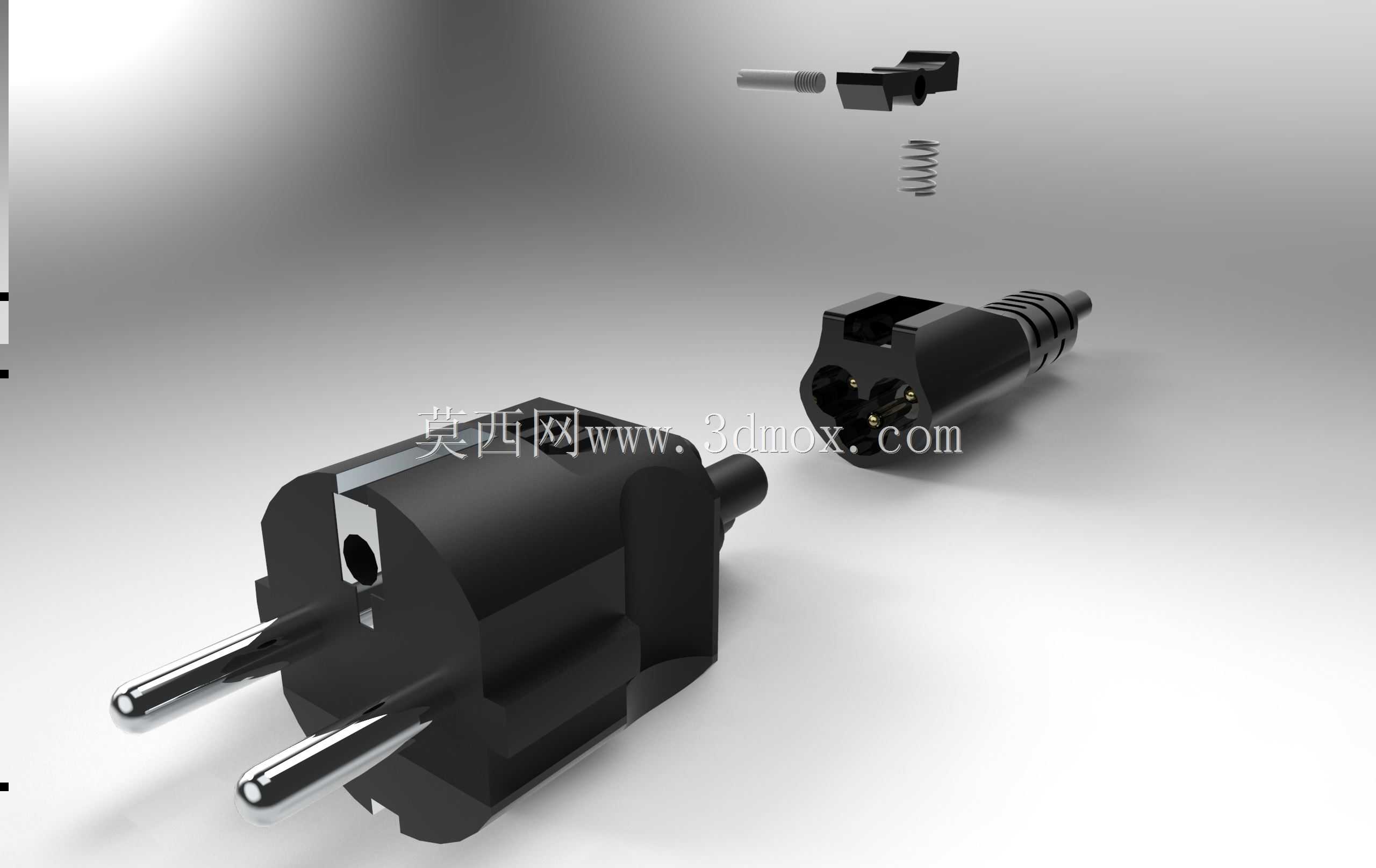

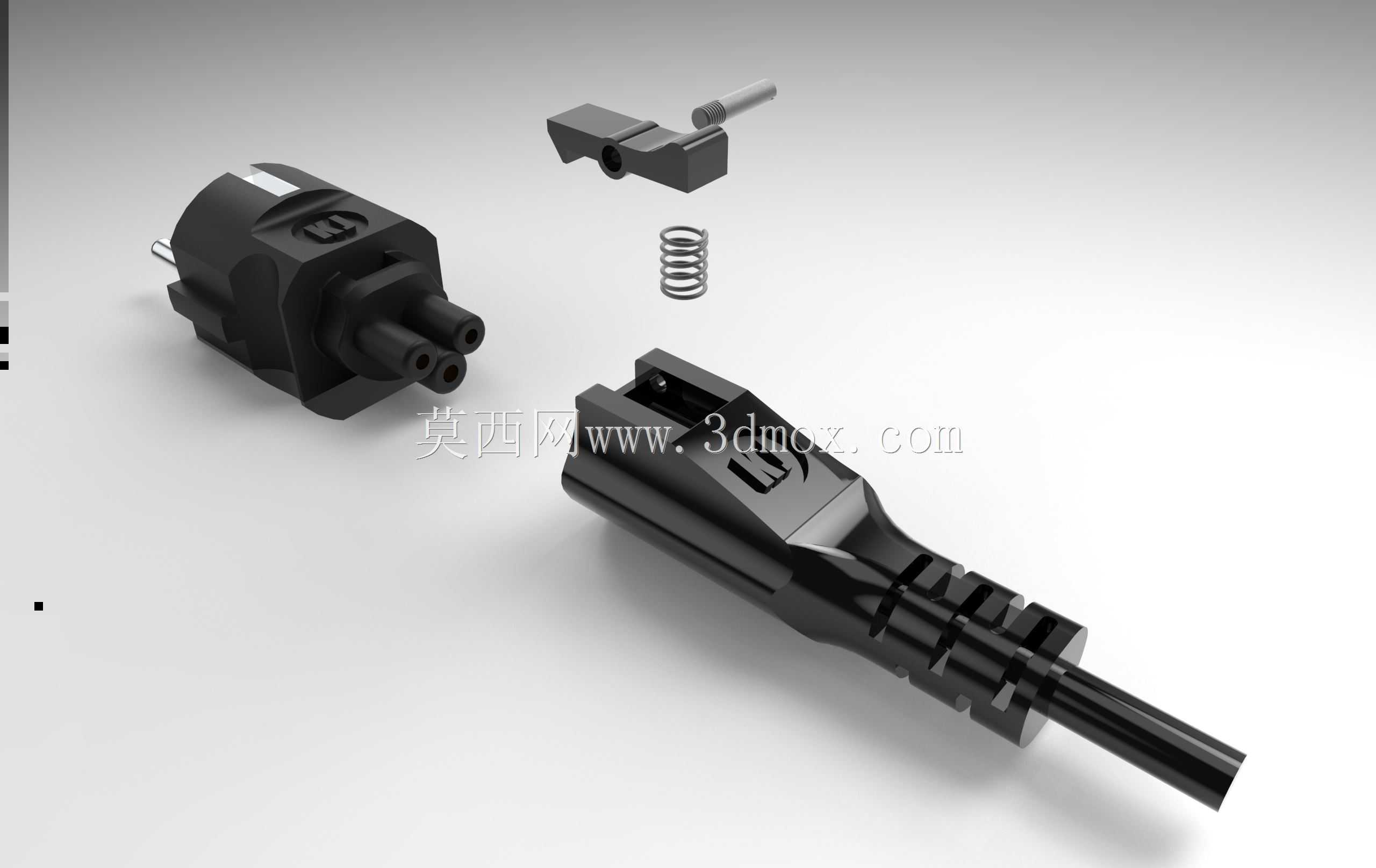

　　从功能结构上看，插头主体采用阻燃PA66材质作为外壳基体，插销部分选用H62黄铜镀镍处理，既保证导电性能，又能提升插拔过程中的耐磨性能，避免长期使用后插销表面氧化导致接触电阻升高。内部的锁止机构集成在插销根部的腔体里，由弹性卡爪、复位弹簧、解锁压块三个核心部件组成：当插头插入对应规格的插座时，插销完全进入插座插孔的同时，弹性卡爪会在弹簧推力作用下卡入插座内部的限位卡槽，此时即使施加轴向的拉扯力，只要不按下插头侧面的解锁压块，卡爪就会牢牢勾住插座内部的限位结构，不会出现松脱的情况。解锁时只需要单指按压插头两侧的压块，压块会带动卡爪向内收缩脱离卡槽，即可正常拔出插头，操作逻辑和普通插头的使用习惯完全一致，不需要额外的操作学习成本。

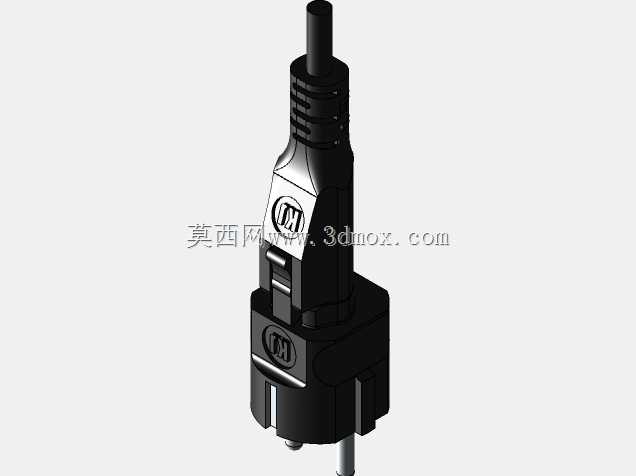

　　设计过程中首先做了安装边界的尺寸校核，整体插头的外形轮廓控制在常规欧规两插的尺寸范围内，插销中心距、插销直径、插销伸出长度完全符合对应安规标准的尺寸要求，不会出现和现有标准插座不兼容的问题。插头尾部的线缆护套做了加长的防弯折结构，护套采用软质PVC材质，和硬塑外壳衔接的位置做了圆弧过渡，线缆弯折角度可以达到90度不出现护套折裂的情况，能承受至少上万次的弯折疲劳测试，适配移动场景下线缆频繁摆动的使用需求。内部的导电接线端采用压线式接线结构，不需要焊接，接线时只需要剥去合适长度的线芯绝缘层，插入接线端子后拧紧压线螺丝即可，接线端子的压线范围覆盖0.75平方到1.5平方的多股铜芯线缆，能够满足10A以内交流供电的载流要求。

　　在结构细节的处理上，外壳的合模线做了错位设计，合模位置避开人手插拔时的握持区域，避免合模飞边影响握持手感；外壳表面做了细晒纹处理，既可以提升插拔时的摩擦力，手上沾有少量油污时也不会出现打滑的情况，同时细晒纹表面不容易残留指纹和污渍，适合工业现场的使用环境。内部的弹簧选用304不锈钢材质，避免长期使用后出现锈蚀导致弹性失效，卡爪部分同样采用阻燃POM材质，既有足够的结构强度承受拉扯力，又具备一定的自润滑性能，长期反复插拔解锁也不会出现卡滞的问题。

　　实际应用中，这款插头除了适配工业便携设备，也可以用在机房服务器供电、展会临时展具供电、家庭环境中儿童容易触碰拉扯的用电位置，锁止结构不需要对现有插座做任何改造，直接替换原有设备的电源插头即可实现防脱功能，通用性极强。建模过程中所有的配合间隙都按照注塑件的公差要求做了预留，外壳的壁厚控制在1.8mm到2.2mm之间，既保证外壳的结构强度，又不会因为壁厚过大导致注塑成型时出现缩痕，内部各活动部件的配合间隙预留0.2mm的装配余量，考虑到注塑件的成型公差，组装后不会出现活动卡滞的情况。插销和外壳的嵌合位置做了防转卡槽，插销嵌入外壳后不会出现转动或者轴向窜动的情况，保证长期插拔后插销的位置精度始终符合标准要求。
