交流电源适配插头锁止结构设计

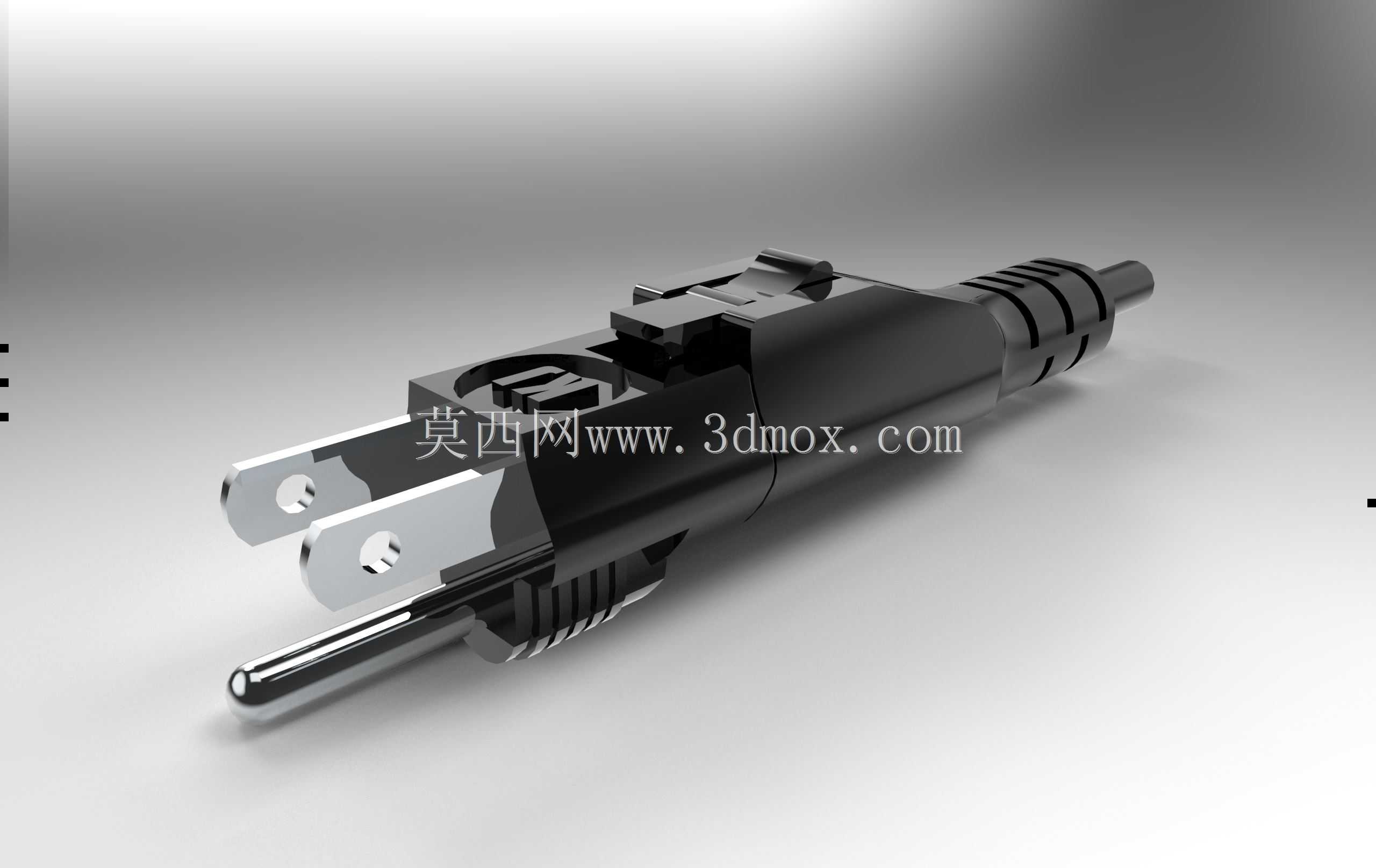

　　日常消费电子、小型工业电控设备的供电环节里，交流电源插头与适配器本体的连接可靠性，一直是容易被忽略却直接影响设备供电稳定性的细节。不少场景下，电源线受外力拉扯、设备移位拖拽、长期使用后插片松动，都会导致接触不良、瞬时断电，轻则让正在运行的设备数据丢失，重则因为接触位置打火引发绝缘层老化，埋下安全隐患。这款带锁止功能的交流插头结构，就是针对这类痛点做的优化设计，没有改动通用美规两扁一圆插片的标准接口尺寸，完全兼容现有墙面插座、排插的插孔规格，只是在插头与适配器的对接位置增加了机械锁止组件，不需要额外改动用户的使用习惯，就能大幅提升连接的抗拉扯能力。

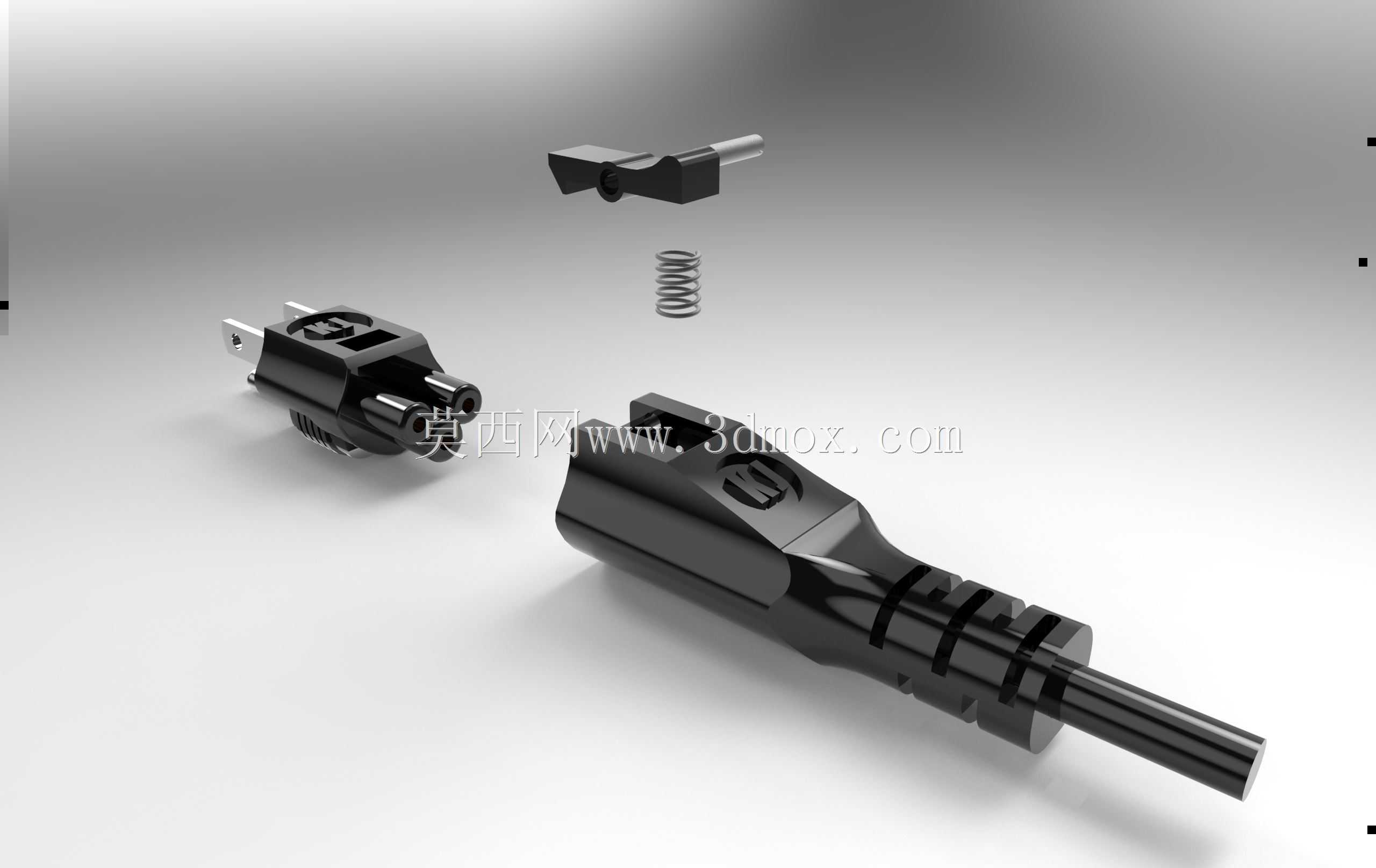

　　从结构拆分来看，整个组件分为公插端、母座适配端、锁止卡扣、复位弹簧四个核心部分。公插端的金属插片采用标准厚度的铜材冲压成型，表面做镀镍处理，兼顾导电性能与抗氧化能力，插片根部做了加宽的定位凸台，插入母座后凸台会先卡入母座内壁的定位槽，限制插片的径向晃动量，避免长期插拔后插片歪斜导致接触压力不足。母座端的外壳采用阻燃PC+ABS合金注塑成型，内壁对应插片的位置设置了带弹性的铜夹，铜夹的接触角度做了7度的倾斜设计，插片插入后铜夹会持续施加恒定的夹持力，保证接触电阻稳定在毫欧级，不会因为温度变化出现接触松动。

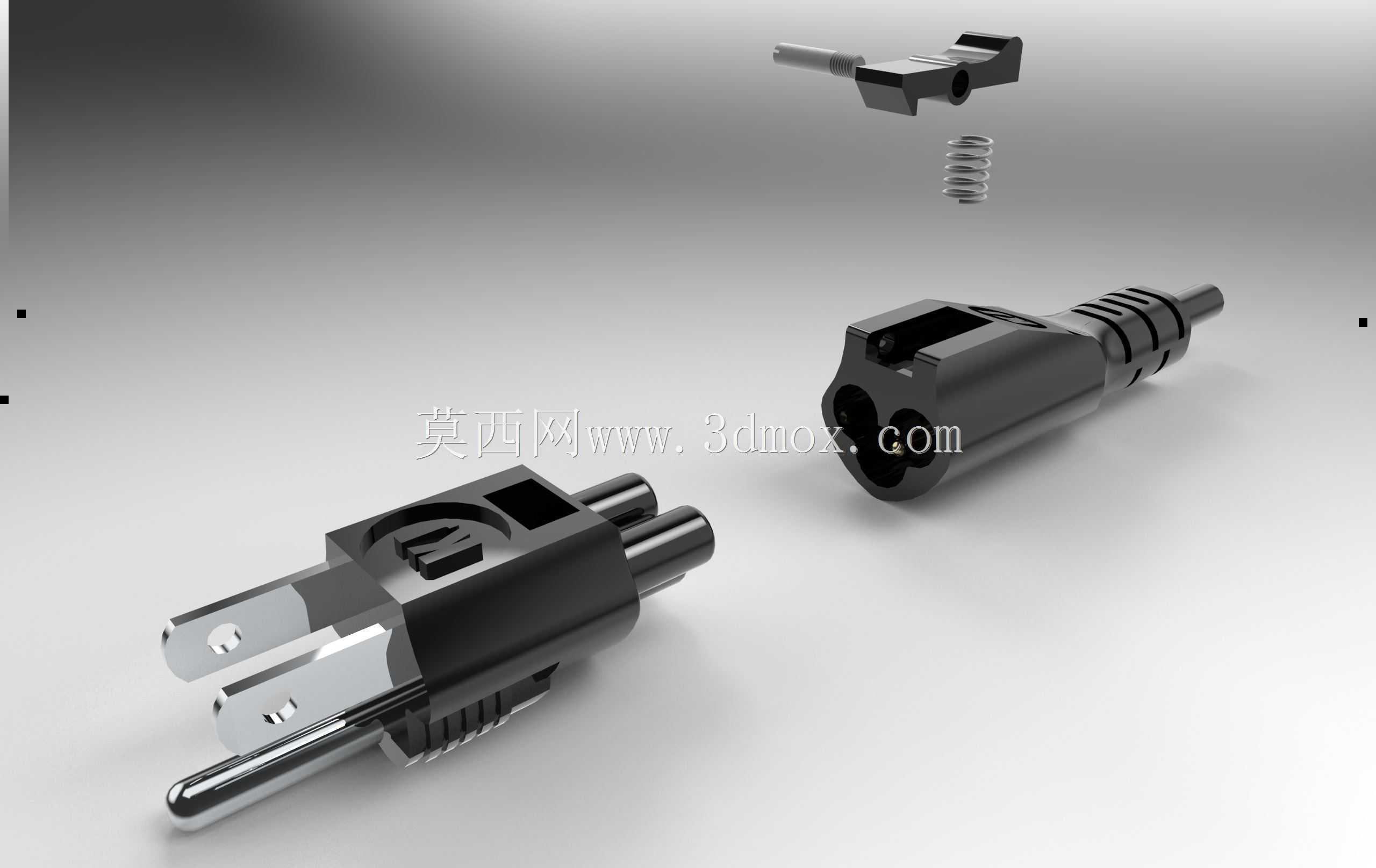

　　锁止结构的设计没有采用额外的按键操作，而是做了插拔联动的自动锁止逻辑：公插端推入母座时，公插外壳上的楔形凸块会先顶开母座内的卡扣摆块，压缩复位弹簧，当公插完全推到位，凸块越过摆块的卡位台阶，弹簧就会推动摆块回弹，卡在凸块的后侧，此时直接拉扯电源线，卡扣会承受全部的拉力，不会让插片与铜夹之间产生相对位移，避免拉扯力直接作用在导电接触位置。需要拔出插头时，只需要按照常规插拔动作，捏住公插端的防滑纹理区域稍微施加旋转力，凸块就会顺着摆块的导向斜面滑出卡位，不需要额外按压解锁按钮，操作逻辑和普通插头完全一致，不会增加用户的学习成本。

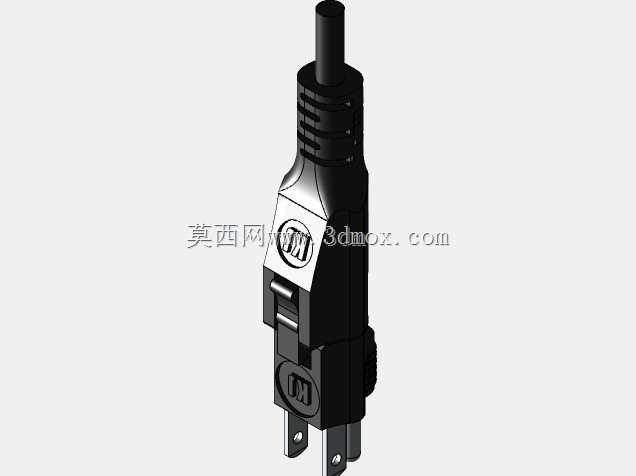

　　安装尺寸方面，公插端的整体外径控制在14mm，和常规同规格电源插头的握持尺寸一致，母座端的对接段长度为18mm，锁止结构完全内置在外壳内部，外部没有突出的结构，不会和相邻位置的其他插头产生干涉。插片的中心距严格遵循美标NEMA 5-15P的标准尺寸，插片伸出长度为17mm，插入标准插座后，插片的带电部分完全被插座保护门覆盖，不会出现外露带电的风险。内部的走线空间预留了直径6mm的穿线孔，适配常规0.824平方毫米的三芯电源线，线卡位置做了环形的倒刺结构，电源线穿入后打一个电工结，配合线卡的压紧力，能承受100N以上的线身拉力，不会出现线芯被扯断的问题。

　　在实际应用场景中，这类带锁止结构的插头特别适合桌面办公设备、机房内的小型交换机、展会临时布置的展示设备、经常需要移动的小型电动工具供电场景，这些场景下电源线被误碰拉扯的概率更高，普通插头没有锁止结构，很容易被碰掉导致设备断电。设计过程中特意做了插拔寿命的验证，整个锁止结构的卡扣采用POM赛钢材质注塑，耐磨性能优异，经过5000次插拔循环后，卡扣的磨损量小于0.1mm，锁止力保持率在90%以上，完全满足日常使用的寿命要求。外壳的合模线位置做了圆角过渡处理，握持插拔时不会有刮手的毛边，插片与塑料外壳的结合位置做了密封胶圈，日常使用中泼溅的少量液体不会顺着插片缝隙渗入内部，提升了潮湿环境下的使用安全性。

　　和市面上常见的带锁插头相比，这个结构没有采用金属锁扣，全部采用工程塑料的卡扣配合，整体重量比同规格金属锁扣插头轻12%，组装时只需要将弹簧、卡扣依次放入母座的预留卡槽，再公插端对准推入就完成组装，不需要额外打螺丝或者焊接卡扣，生产组装效率更高，单件的组装工时比传统结构缩短30%左右，适合大批量量产。母座端的尾部做了阶梯式的应力消除结构，电源线弯折时，应力会分散在阶梯的不同位置，不会集中在出线口一个点，反复弯折后线皮的开裂寿命比普通直出线结构提升4倍以上，避免长期弯折导致线芯外露的问题。
