卡丁车配套电动行走轮组结构设计

项目分类:通用机械零部件 发布时间:2023-07-08 ID:695730
  • 卡丁车配套电动行走轮组结构设计
  • 卡丁车配套电动行走轮组结构设计
  • 卡丁车配套电动行走轮组结构设计

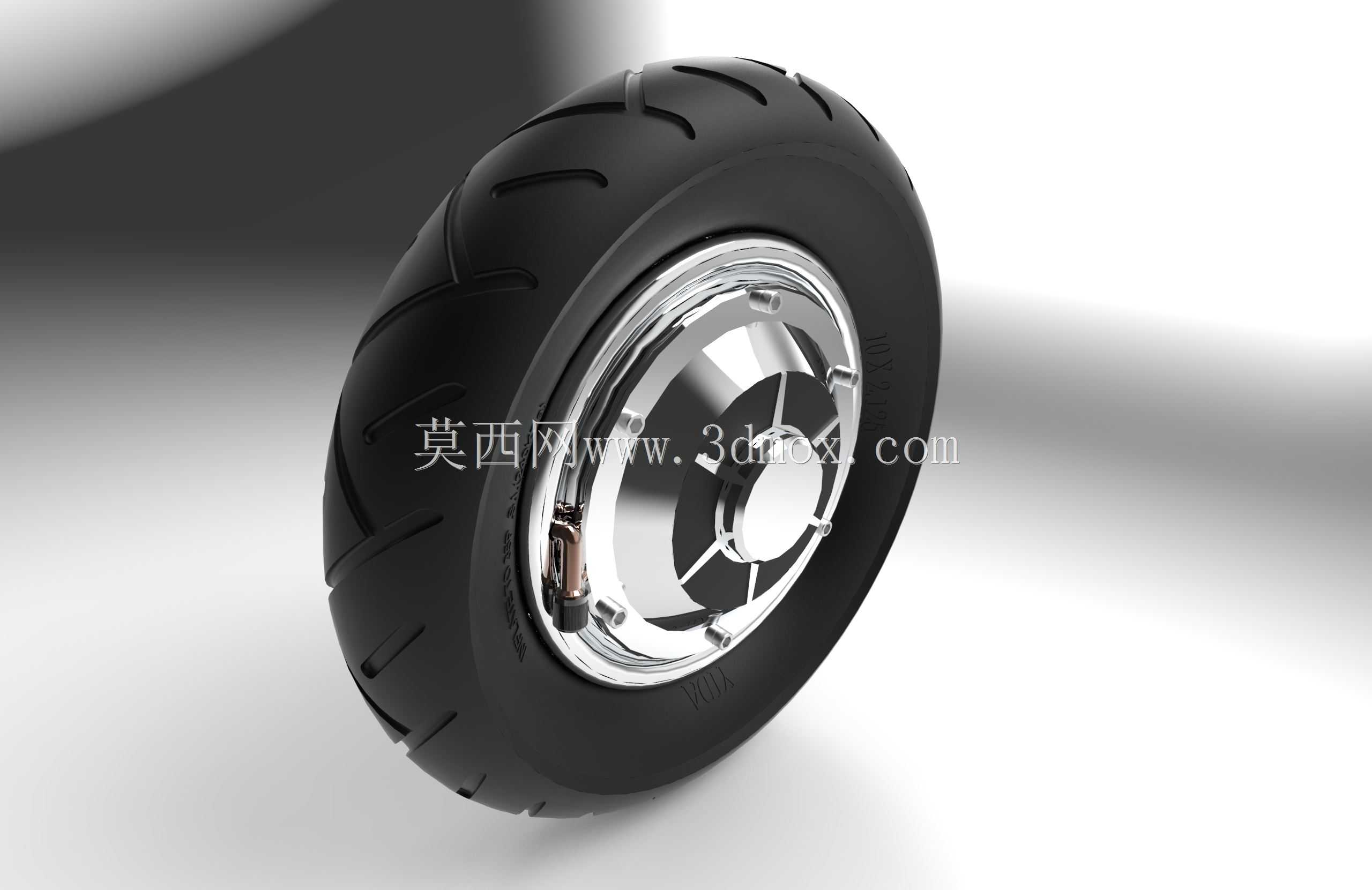

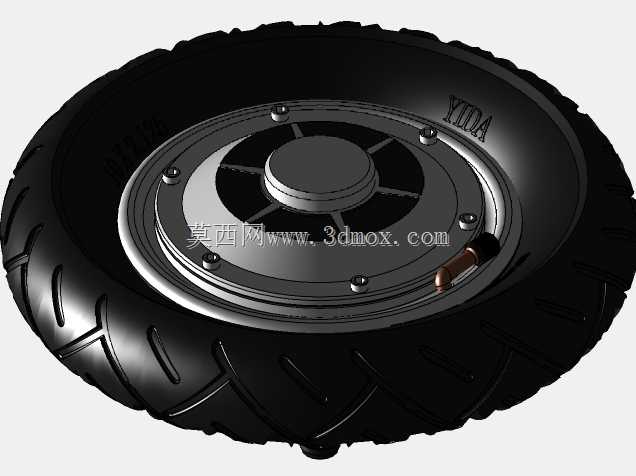

  小型休闲卡丁车的行走轮组设计,核心要平衡承载能力、转向灵活性与安装适配性,这套轮组的设计初衷是适配单人休闲卡丁车的前轮承载需求,同时也可兼容轻型电动踏板车的行走端替换需求。从结构拆分来看,轮组核心由橡胶外胎、镀铬金属轮毂、一体式穿轴三个部分组成,外胎采用块状防滑胎纹设计,胎面的沟槽深度控制在3mm左右,既可以在硬化铺装路面提供足够的抓地力,也能在轻度非铺装的砂石路面避免打滑,胎体的橡胶邵氏硬度控制在65A左右,兼顾耐磨性能与行驶缓冲能力,不会因为胎体过硬导致行驶过程中颠簸感过强,也不会因为胎体过软在高速转向时出现过度形变影响操控精度。轮毂部分采用分体压合式金属结构,轮辋边缘做了卷边强化处理,避免轮胎充气后出现脱圈风险,

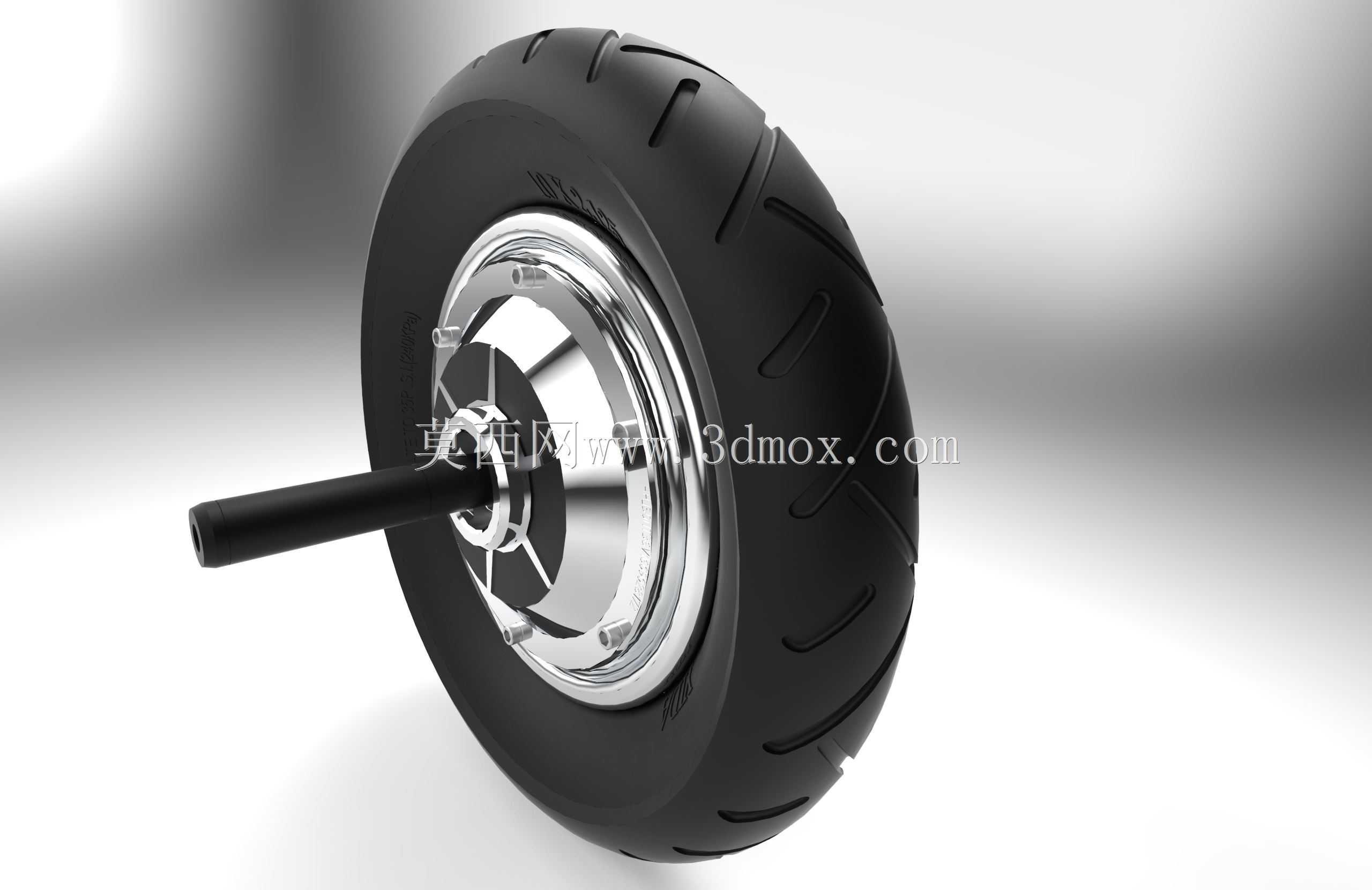

  轮毂中心的轴承安装位预留了标准深沟球轴承的安装公差,轴承位的同轴度公差控制在0.02mm以内,保证轮组转动时的径向跳动量控制在合理范围,不会出现行驶过程中轮组偏摆的问题。穿轴部分采用实心圆钢加工而成,轴身做了表面发黑防锈处理,轴端预留了卡簧槽与锁紧螺纹位,既可以通过卡簧实现轮毂的轴向定位,也可以通过锁紧螺母调整轴承的预紧间隙,避免轮组转动时出现轴向窜动。从安装边界来看,这套轮组的整体外径为200mm,轮胎宽度为60mm,穿轴的直径为20mm,轴身伸出轮毂两侧的长度分别为80mm与20mm,较长的一侧用于连接转向节或者车架安装座,安装时需要保证轴的水平度偏差不超过0.1mm/m,避免轴承出现偏磨缩短使用寿命。在实际应用场景中,

  这类轮组除了适配小型休闲卡丁车之外,也可以用于厂区内轻型周转小车的行走轮、电动滑板车的替换轮组、小型游乐设备的行走部件,设计时没有采用复杂的集成式轮毂电机结构,就是为了最大化拓展适配场景,纯机械被动行走的结构可以兼容不同的驱动形式,不管是轴传动、链传动还是摩擦轮驱动都可以适配。设计过程中没有做过度的轻量化处理,轮毂的壁厚控制在2.5mm,足够承受单人驾驶时的冲击载荷,即使经过100mm高度的落差冲击,也不会出现轮毂变形或者轮胎脱圈的问题。胎纹的排布采用了不对称设计,靠近轮组外侧的胎块更大,主要用于承受转向时的侧向载荷,靠近内侧的胎块沟槽更密,主要用于提升直线行驶时的排水与排屑能力,在湿滑的硬化路面行驶时,

  胎面的沟槽可以快速将接触面的水排出,避免出现水滑现象。轮组的动平衡等级控制在G16级别,对于最高行驶速度不超过30km/h的轻型代步车辆来说,这个平衡等级足够保证行驶过程中不会出现明显的振动,不需要额外加装平衡块也能满足使用需求。安装时需要注意,轮毂两侧的轴承需要采用相同型号的深沟球轴承,建议选用带双面密封的轴承型号,可以避免行驶过程中灰尘、泥水进入轴承内部,延长轴承的维护周期,正常使用情况下,这类密封轴承的维护间隔可以达到500行驶小时,不需要频繁加注润滑脂。穿轴与车架安装座的配合建议采用H7/k6的过渡配合,既可以保证轴的定位精度,也方便后期维护时的拆卸更换,安装座上需要预留对应的锁紧结构,避免轮组在承受冲击时出现轴转动或者窜动的问题。轮胎的充气压力建议控制在2.2-2.5bar之间,压力过低会导致胎体形变过大增加滚动阻力,压力过高则会降低胎面的接地面积影响抓地力,同时在经过颠簸路面时会将更多冲击传递到车架上,影响驾驶的舒适性。这套轮组的结构没有复杂的异形曲面,所有加工面都是规则的回转体结构,不管是采用数控车削加工还是冲压焊接工艺都可以实现量产,加工难度低,零部件的通用性强,后期维护更换时不需要定制特殊配件,标准件就可以完成替换。
