菲亚特Doblo车型座椅调节旋钮结构设计

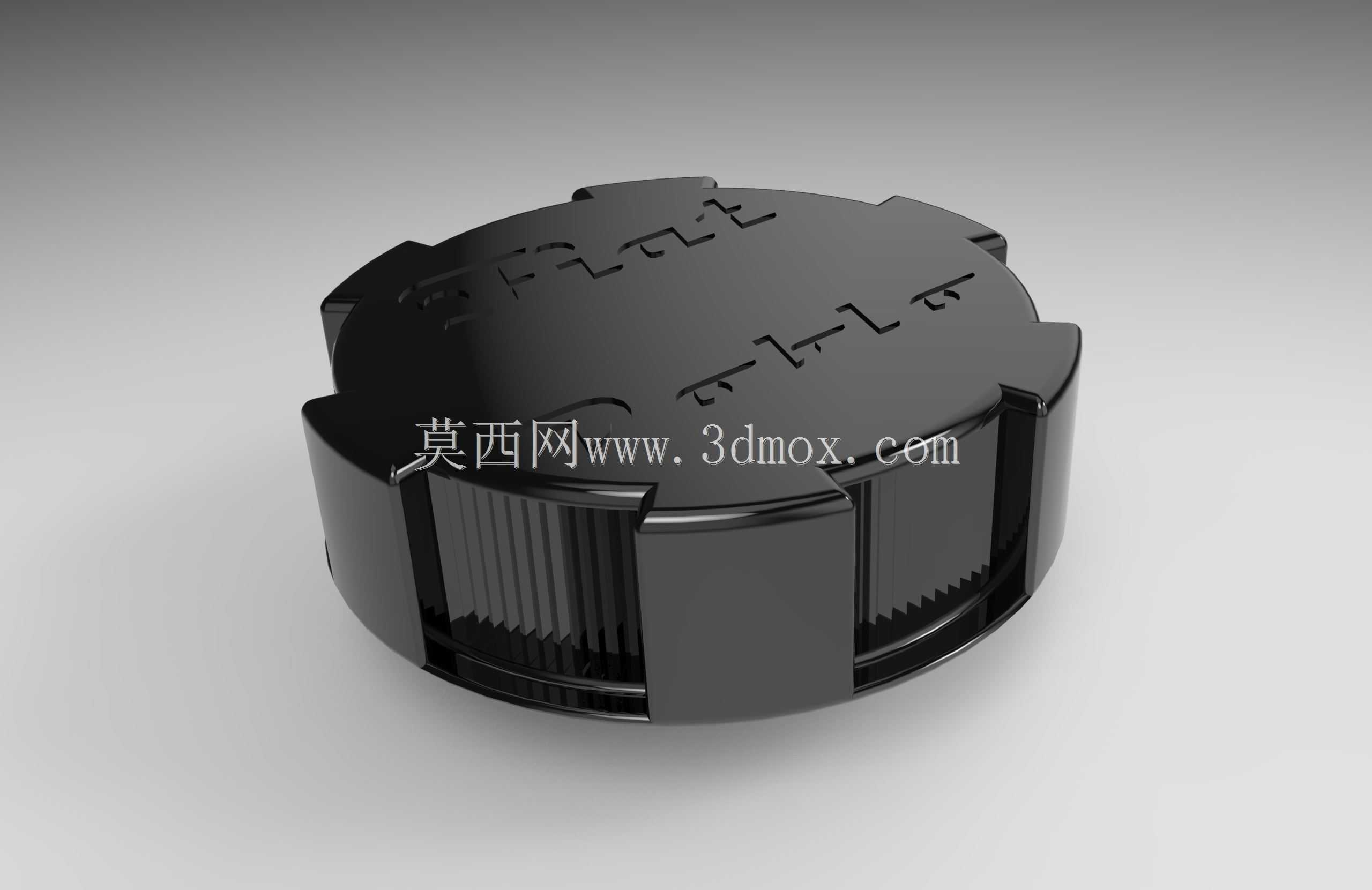

　　在乘用车辆座舱人机交互部件的设计体系中，座椅调节旋钮是驾乘人员高频接触的功能操作件，直接关联乘坐姿态调整的操作手感与功能可靠性，尤其在主打家用多功能属性的菲亚特Doblo这类厢式乘用车型上，该部件需要兼顾前排、中排不同位置驾乘人员的操作便利性，同时适配车辆长期使用过程中的耐磨、抗老化需求。这款逆向重构的座椅旋钮，核心是针对原车部件损坏后的替换需求开展设计，整个结构完全围绕原车安装边界做匹配，不需要对原车座椅侧护板做任何二次修改即可完成装配。从结构层面拆解，旋钮整体采用圆盘式矮胖造型，外圈做了等距分布的竖向防滑齿槽，齿槽深度控制在1.2mm，齿槽边缘做R0.3的圆角过渡，既保证戴薄手套操作时不会打滑，

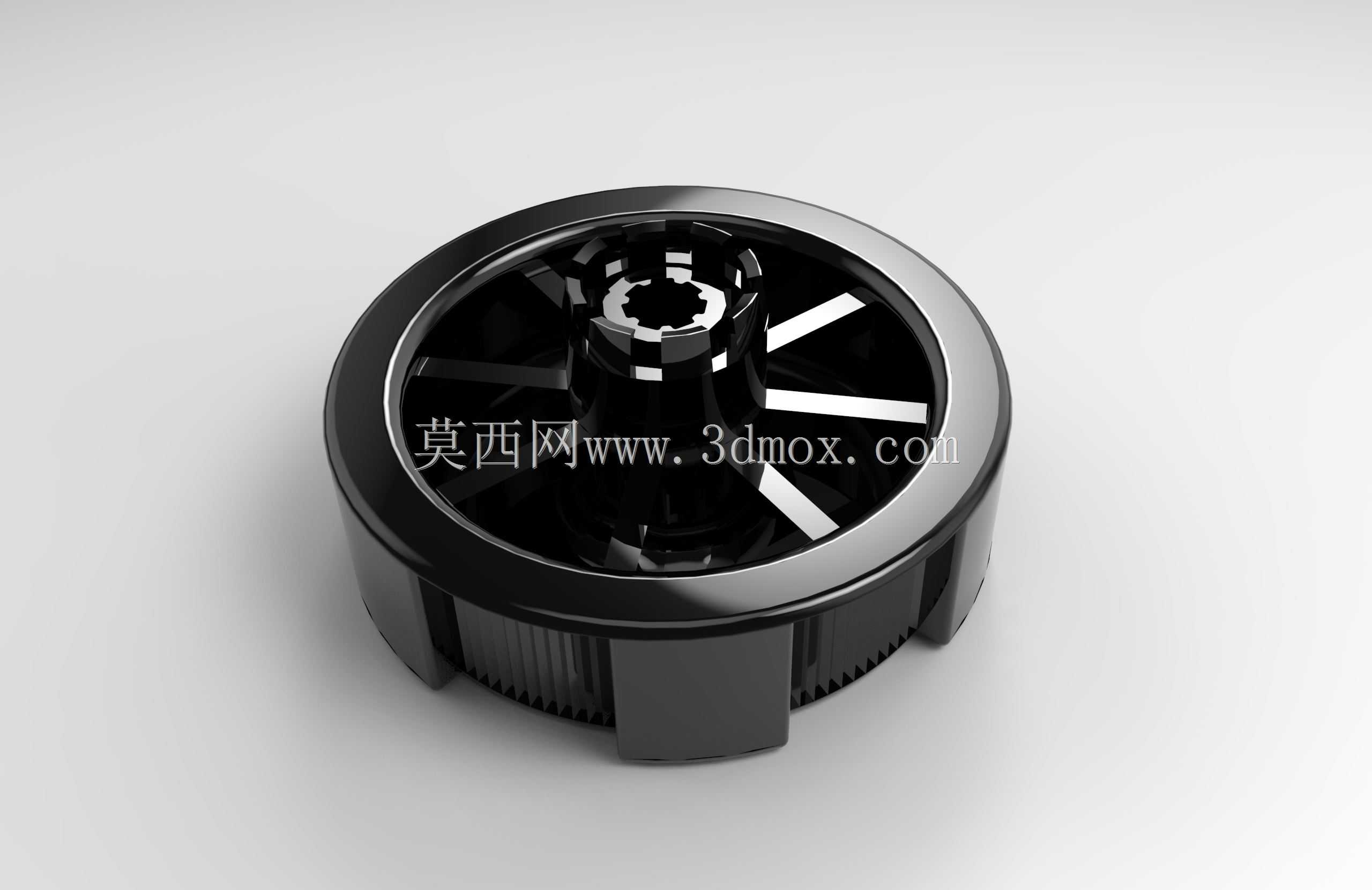

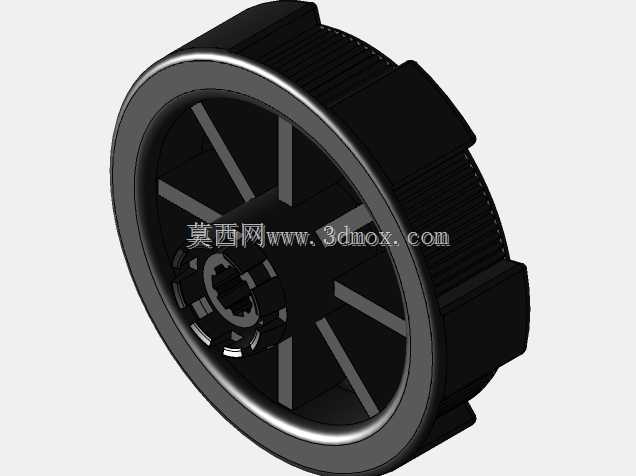

　　也避免锐角边缘长期接触刮伤驾乘人员的手部皮肤；旋钮中心设置了与座椅调节转轴匹配的花键啮合结构，花键齿形完全复刻原车转轴的配合公差，啮合间隙控制在0.05-0.1mm区间，既保证转动过程中没有旷量，也不会因为过盈配合导致装配困难，转动时的阻尼感与原车部件保持一致，操作力矩控制在0.8-1.2N·m，符合乘用车内饰操作件的通用力矩规范。旋钮的径向尺寸匹配原车座椅侧护板的安装开孔，外圈最大直径与护板开孔的配合间隙控制在0.2mm，装配后不会出现边缘卡滞护板的问题，轴向安装深度完全贴合原车护板的内凹空间，旋钮突出护板表面的高度控制在12mm，既保证操作时有足够的手指施力空间，也不会因为突出过多导致驾乘人员上下车时腿部误碰触发调节。

　　考虑到FDM3D打印的工艺特性，整个零件的结构做了针对性优化：所有壁厚统一控制在2mm以上，避免打印过程中出现薄壁翘曲变形；花键部位的打印填充率设置为100%，保证啮合部位的结构强度，长期反复转动不会出现滑齿断裂；外圈防滑齿槽的拔模角度设置为1度，打印完成后不需要额外做支撑去除处理，减少后期打磨修整的工作量。在实际装车场景中，这类替换件需要适配不同批次车辆的座椅调节机构公差，因此在花键与外圈主体的连接位置，设计了一圈0.5mm的弹性变形缓冲区，当转轴存在微小偏心时，缓冲区可以通过微量变形补偿装配误差，避免旋钮转动过程中出现卡滞。旋钮的背面设置了三个均匀分布的定位卡爪，卡爪的卡扣量设计为1.5mm，

　　装配到位后会与座椅内部的安装支架卡合，防止车辆行驶过程中颠簸导致旋钮松脱脱落，卡爪的根部做了R1的圆角加强，避免反复拆装时出现根部断裂。从功能适配性来看，这款旋钮对应座椅靠背角度调节的操作逻辑，顺时针转动对应靠背向后放倒，逆时针转动对应靠背向前抬起，转动过程中的档位手感通过内部花键与转轴阻尼结构的配合传递，不需要额外在旋钮上增加档位弹片结构，完全依托原车座椅调节机构的本身特性实现操作反馈，最大程度降低替换件的结构复杂度，提升打印制作的便利性。针对日常使用场景的耐用性需求，旋钮外露表面做了哑光质感的结构设计，打印时选用耐候性较好的工程塑料耗材，可以耐受车内夏季60-80℃的高温环境，不会因为长期暴晒出现变形发粘的问题，表面的防滑齿槽结构也不容易积存灰尘，日常擦拭即可完成清洁，维护成本极低。在逆向建模过程中，首先通过对损坏残件的尺寸测绘获取基础配合参数，重点校准花键的齿形参数、安装卡爪的位置尺寸、外圈与护板的配合直径这几个核心装配尺寸，对于残件缺失的外观曲面部分，参考同平台车型的旋钮造型做曲面重构，保证外观与原车内饰风格统一，不会出现替换件与周边内饰违和的问题。整个建模过程中所有的圆角、壁厚参数都兼顾3D打印的工艺可行性，避免出现悬空角度过大需要大量支撑的结构，让普通用户使用桌面级FDM打印机即可完成制作，不需要工业级打印设备就能获得满足装车使用要求的零件。
