汽车传动系统差速器壳体结构设计

　　差速器壳体作为汽车驱动桥核心承载构件，在整车传动链路中承担着容纳差速齿轮、半轴齿轮、十字轴及垫片等核心差速元件的作用，是实现左右驱动轮差速运转、保障车辆转弯与不平路面行驶时轮胎不打滑的关键结构载体。从实际装车场景来看，该部件多布置于驱动桥主减速器从动齿轮侧，与主减从动轮通过法兰面螺栓刚性连接，接收主减速器传递来的扭矩后，通过内部十字轴将动力分配给两侧半轴齿轮，最终传递至车轮端。

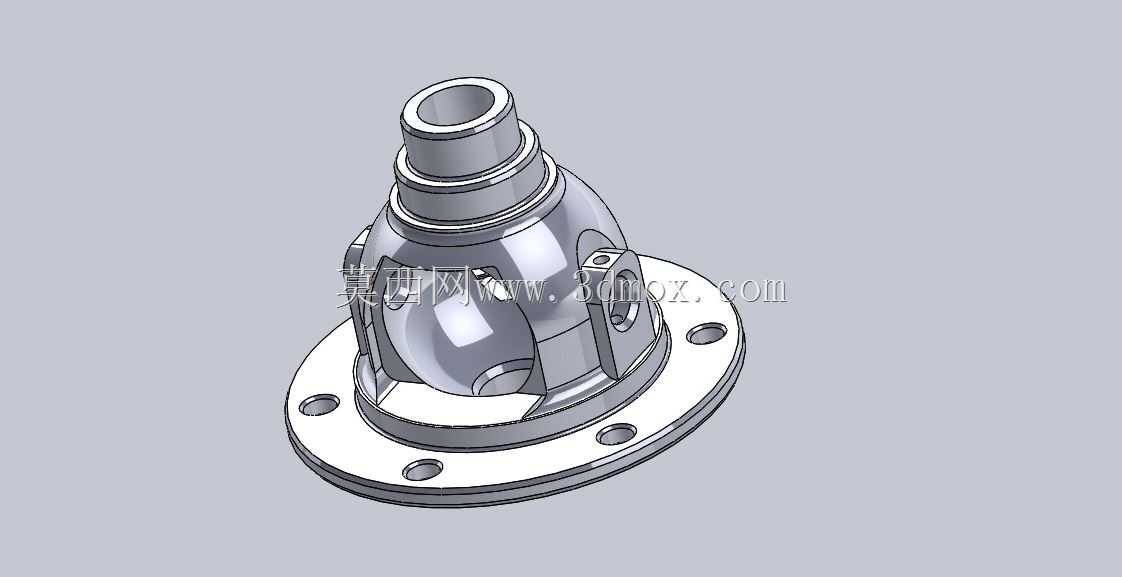

　　在结构设计层面，该壳体采用分体式承载结构，上部设置阶梯式轴颈结构，用于适配主减速器壳体内的轴承安装位，轴颈的同轴度公差直接影响差速器总成的运转平稳性，设计时需将轴颈与法兰安装面的垂直度控制在0.02mm以内，避免高速运转时出现偏磨、异响问题。下部法兰盘采用圆周均布螺栓孔设计，孔位分度误差需严格控制，保证与主减从动齿轮的连接刚性，法兰盘厚度需根据传递的最大扭矩进行强度校核，通常在匹配乘用车动力总成时，法兰厚度不低于12mm，螺栓孔采用光孔设计，适配8.8级以上高强度螺栓连接，可承受峰值350N·m以上的扭矩输入。

　　壳体中部为球形内腔结构，该内腔是容纳差速齿轮组的核心空间，内腔球面的加工精度直接影响齿轮运转的啮合间隙，设计时需预留0.3-0.5mm的垫片调整间隙，用于补偿齿轮磨损带来的啮合间隙变化，同时内腔需设置十字轴安装槽，槽位与壳体轴颈的位置度公差需控制在0.03mm以内，保证十字轴安装后无偏斜，避免齿轮运转时出现卡滞。壳体侧面设置两个对称的半轴齿轮过孔，过孔直径需大于半轴齿轮最大外径，满足装配时的零件装入需求，同时过孔处需设置油封安装位，防止桥壳内的齿轮油泄漏，保障内部齿轮副的润滑效果。

　　从安装边界来看，该壳体上部轴颈需匹配两个圆锥滚子轴承，轴承内圈与轴颈采用过盈配合，过盈量控制在0.01-0.02mm之间，保证轴承内圈与轴颈同步运转，无相对滑动；下部法兰盘的安装止口需与主减从动齿轮的定位止口采用间隙配合，间隙量控制在0.02-0.04mm之间，既保证装配时的定位精度，又避免过定位导致的装配应力。壳体整体采用球墨铸铁材质铸造而成，铸造后需进行时效处理消除内应力，关键加工面需进行精加工，表面粗糙度达到Ra1.6以下，非加工面需进行抛丸处理，提升铸件表面质量与疲劳强度。

　　在实际工况适配中，该壳体需承受车辆起步、加速、制动时的冲击载荷，尤其是在车辆越野行驶、单侧车轮打滑时，壳体需承受单侧齿轮传递的最大扭矩，因此在结构设计时，在壳体与法兰连接的过渡位置设置了加强筋结构，提升壳体的抗扭、抗弯强度，避免应力集中导致的壳体开裂问题。同时壳体上设置有润滑油道孔，可将主减速器飞溅的齿轮油引入内腔，对内部齿轮副、十字轴及垫片进行充分润滑，降低零件磨损，提升差速器总成的使用寿命。

　　从建模逻辑来看，该模型采用参数化设计思路，先通过旋转特征构建壳体的基础轴颈与法兰轮廓，再通过拉伸切除构建内腔与安装槽结构，螺栓孔、加强筋等特征采用圆周阵列方式生成，保证各特征的位置精度，建模过程中对所有安装配合面预留了加工余量，可直接对接铸造工艺与机加工工艺，无需二次调整即可用于生产环节的工艺参考。对于结构设计从业者而言，该模型可直接作为差速器总成设计的基础载体，通过调整轴颈尺寸、法兰孔位分布、内腔球面直径等参数，即可适配不同排量、不同扭矩等级的车型传动系统需求，大幅缩短同类产品的开发周期。
