SLA光固化成型迷你四旋翼无人机机架结构

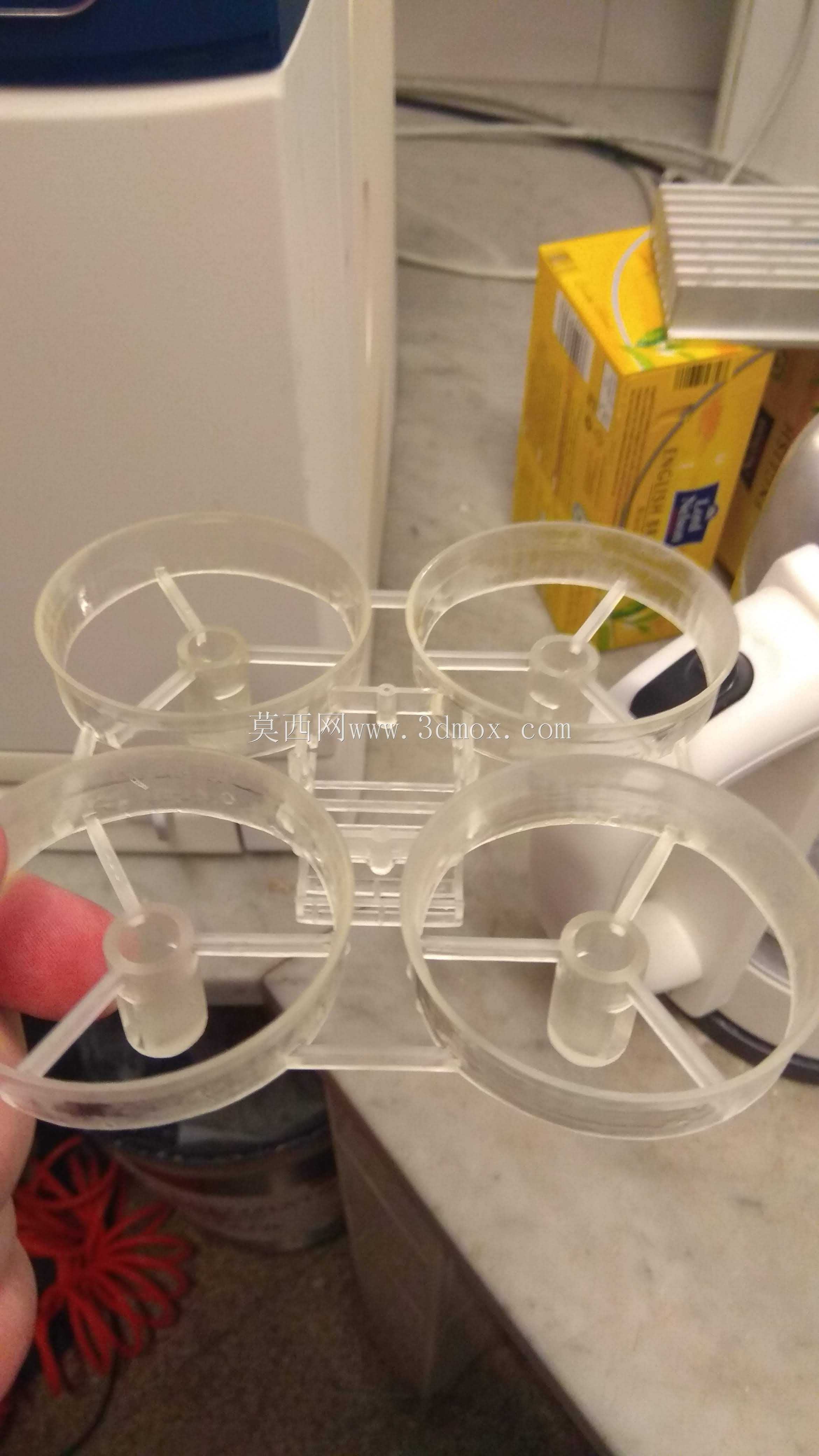

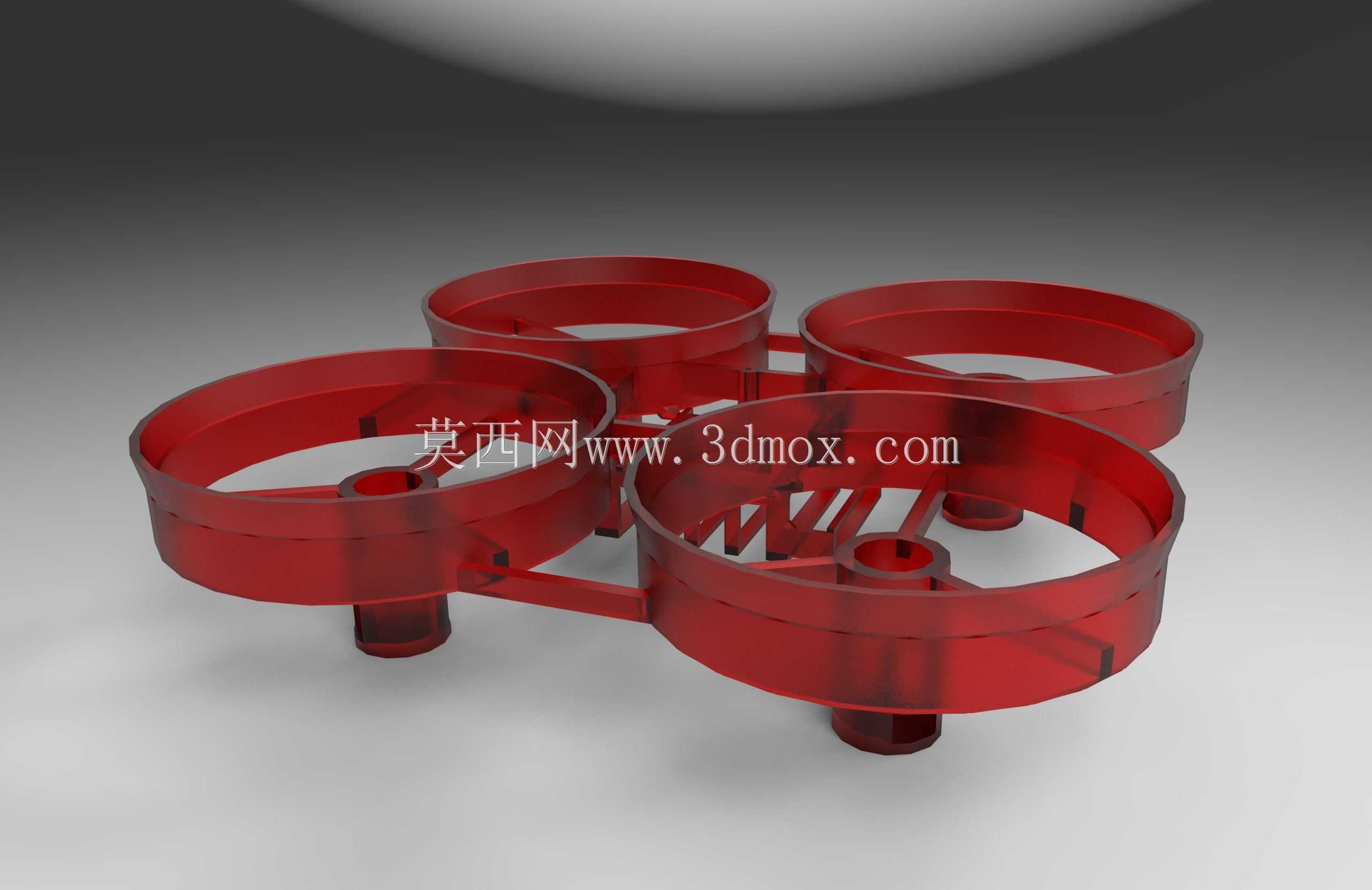

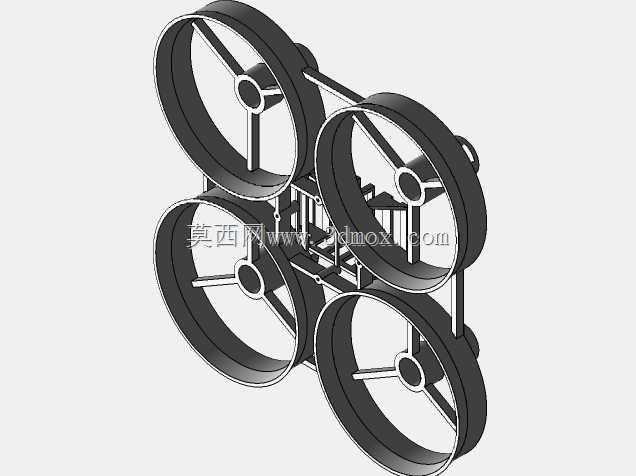

　　这款迷你四旋翼机架采用一体化涵道式结构设计，核心适配桌面级SLA光固化3D打印工艺成型，整体采用半透明光敏树脂材质制作，四个旋翼安装位采用环形涵道围边结构，既可以对高速旋转的桨叶形成物理防护，避免飞行过程中桨叶碰撞外物造成损坏，也能在一定程度上约束桨叶下洗气流的扩散路径，提升微型飞行器的悬停稳定性与动力利用效率。机架主体采用十字交叉的连接臂结构，四个涵道环通过一体成型的连接臂汇聚到中心安装区域，中心区域预留了多层堆叠安装位，可依次固定飞控电路板、电池仓以及核心接线端子，安装位的定位凸台高度经过适配调整，能够兼容市面上主流的微型有刷推进器安装尺寸，每个涵道环底部预留了电机安装柱，柱体上带有定位卡槽，可直接卡入微型电机的外壳定位槽，

　　无需额外螺丝固定即可完成电机的预定位，降低组装过程中的对位难度。从实际应用场景来看，这类微型机架主要面向室内休闲飞行、青少年科创教学以及小型航模爱好者DIY场景，涵道式的结构设计能够大幅降低飞行过程中的安全风险，即使在狭小的室内空间飞行，碰到家具、墙面或者人体也不会造成桨叶断裂或者划伤，非常适合新手进行飞行操作练习。设计过程中充分考虑了3D打印的工艺特性，所有结构均采用无支撑或少支撑的打印朝向设计，环形涵道的壁厚均匀控制在1.2mm，既保证了结构强度能够承受飞行过程中的振动与轻微碰撞，也尽可能降低了整体机架的重量，连接臂位置采用了渐变式的壁厚设计，靠近中心区域的臂厚更大，向涵道环方向逐渐收薄，

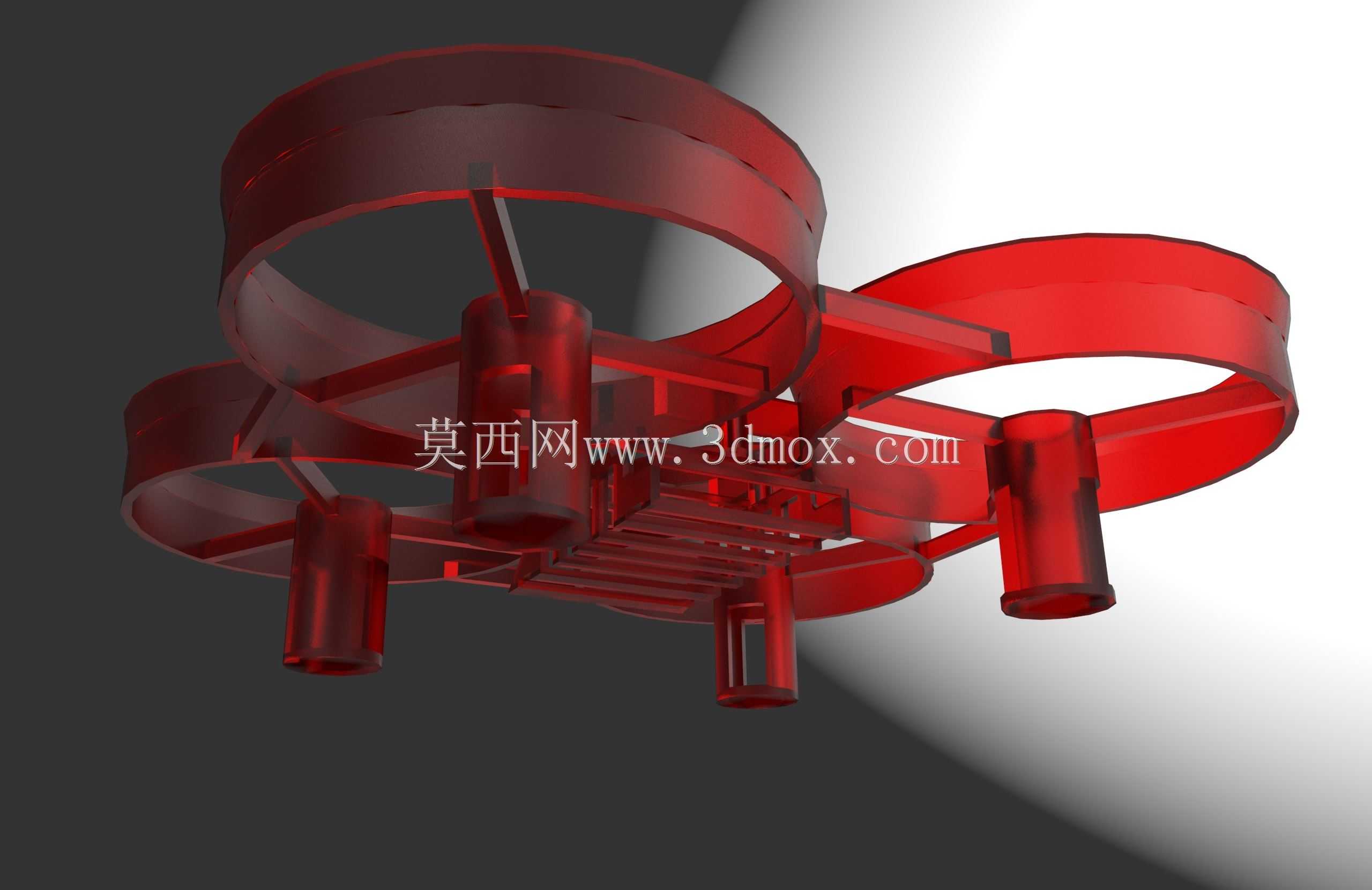

　　在保证整体结构刚性的同时避免不必要的重量增加。机架底部的四个支撑脚与涵道环底部一体成型，高度经过测算，能够保证飞行器降落时中心区域的电池与电路板不会直接接触地面，同时支撑脚的端面做了圆弧过渡，降落时可以起到一定的缓冲作用，降低硬着陆对内部电子元件的冲击。涵道环的内侧做了微小的倒角处理，能够减少桨叶旋转时的气流紊流，降低飞行过程中的气动噪音，连接臂上预留了走线槽，可将电机的供电导线嵌入槽内，避免导线外露干扰气流或者被桨叶打到，中心安装区域的四周预留了卡扣位，可直接固定印刷电路板的边缘，无需额外设计复杂的固定结构，进一步降低组装的复杂度。从安装边界来看，这款机架的整体外廓尺寸适配掌心级微型飞行器的定位，四个涵道环的中心距经过匹配，

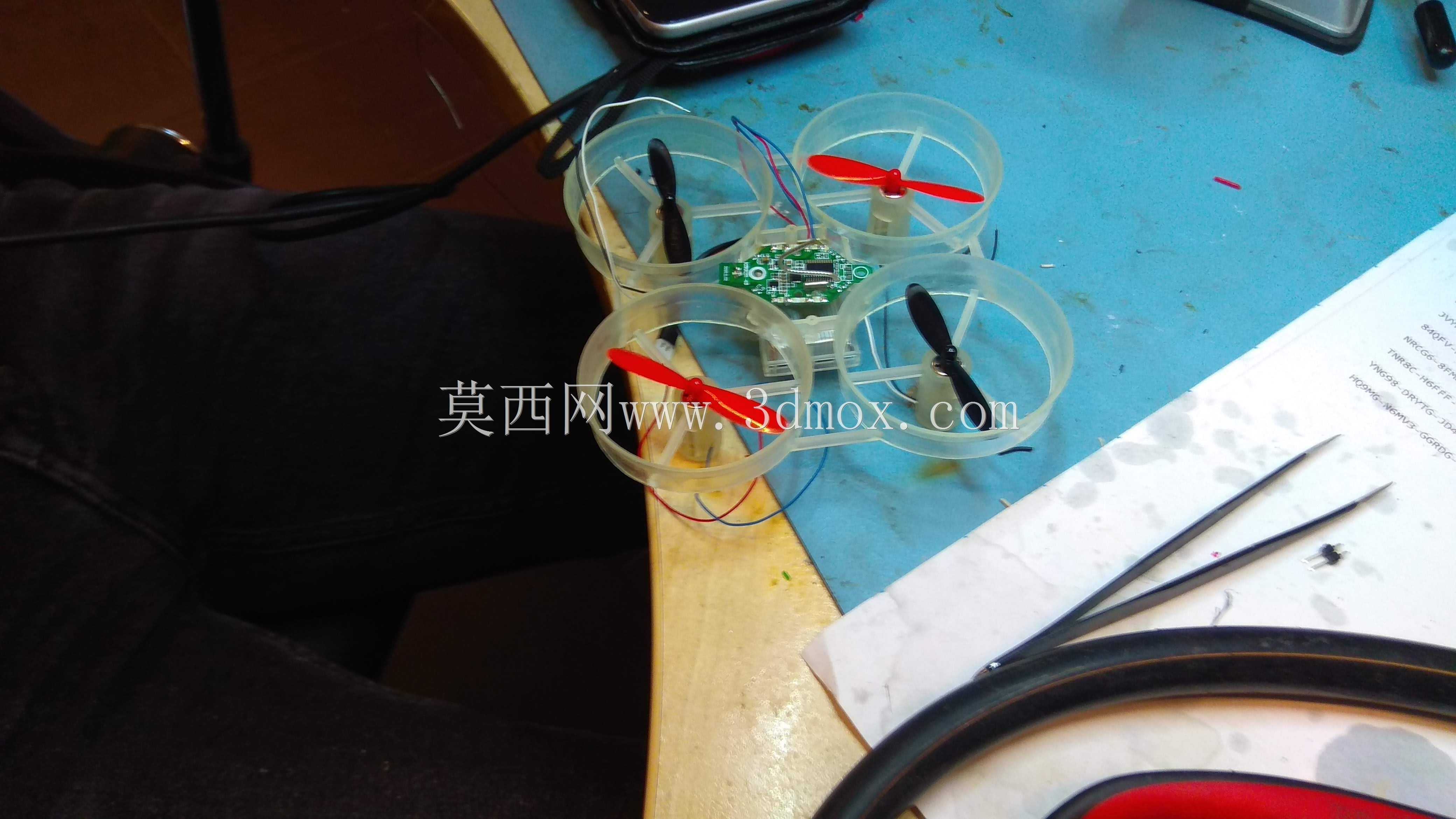

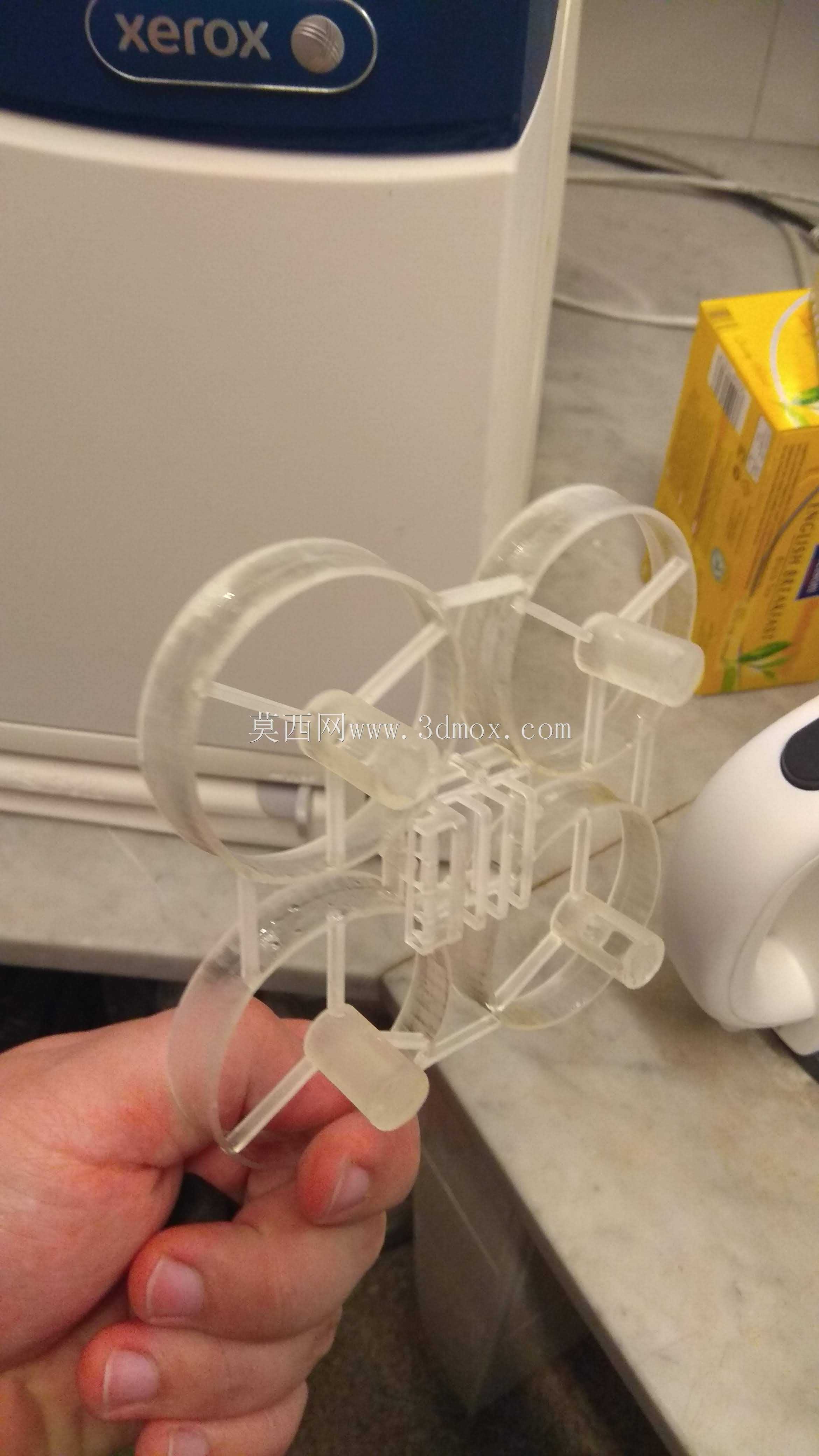

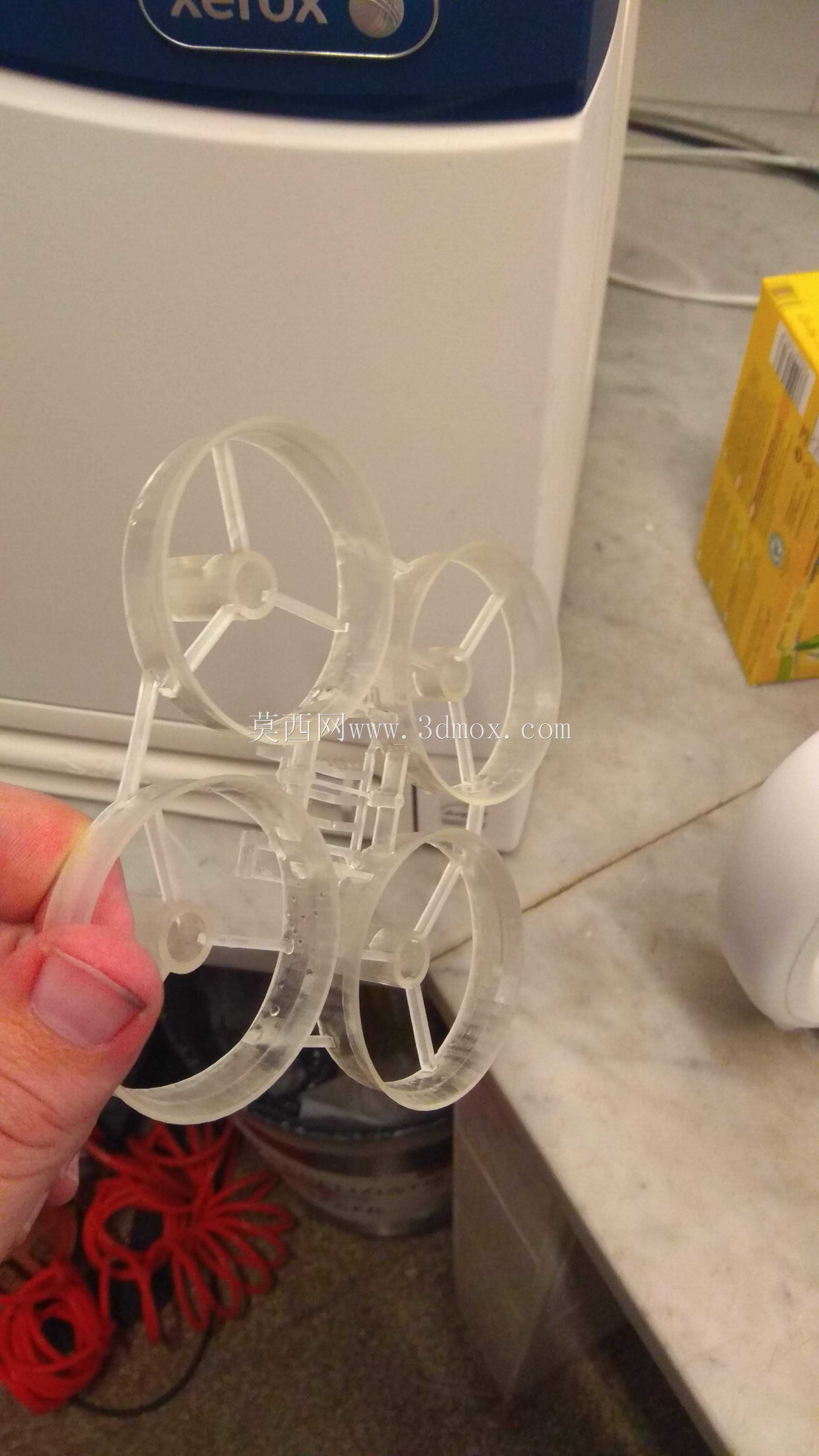

　　适配直径65mm的微型螺旋桨，中心安装区域可容纳最大20mm×20mm的飞控电路板，电池仓的空间可容纳容量300mAh以内的单片锂电池，整体组装完成后的起飞重量可控制在30g以内，具备良好的室内飞行操控性。结构设计上没有采用多余的装饰性特征，所有曲面与结构均服务于功能需求，涵道环的外圈做了圆弧过渡，没有尖锐棱角，手持操作时不会划伤皮肤，连接臂与涵道环的衔接位置做了圆角加强处理，能够避免摔落时衔接位置出现应力断裂，经过实际打印测试，采用标准韧性光敏树脂打印的机架，能够承受1.5米高度自由落体到木质桌面的冲击，不会出现结构性损坏。这类一体化打印的机架省去了传统碳纤机架需要切割、打孔、组装连接片的复杂流程，打印完成后去除少量支撑即可直接进行电子元件的组装，非常适合小批量制作或者个人DIY制作，不需要额外的工装夹具即可完成整机组装，对于航模爱好者来说能够大幅缩短从模型到可飞行整机的制作周期。
