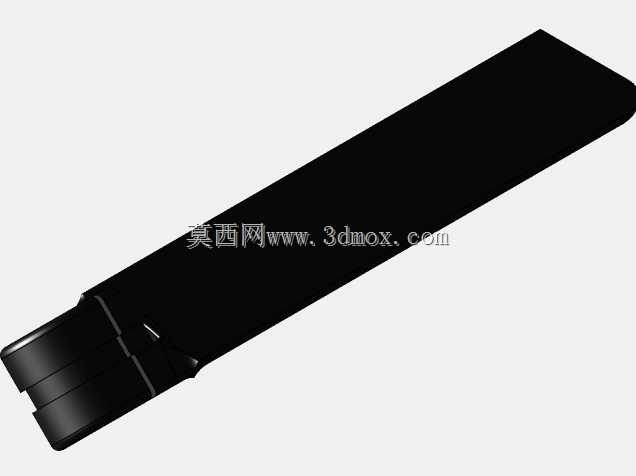

适配16mm管径的无人机Herelink天线固定支架

　　在多旋翼无人机的外场作业场景中，数传天线的安装位置直接决定了链路信号的稳定性，不少飞手会遇到原厂天线安装在机身内部、被碳纤维机架或者机载设备遮挡信号，导致作业半径受限、图传卡顿甚至断连的问题，这款适配16mm管径的天线固定支架，就是针对这类实际作业痛点做的结构优化设计。从实际装机的适配边界来看，这款支架的核心夹持结构完全匹配行业内多旋翼无人机常用的16mm直径碳纤机臂管，夹持位的内侧预留了1.1-1.5mm的双面胶粘贴间隙，装机时不需要在碳管上打孔做破坏性改装，只需要在夹持面贴好对应厚度的泡棉双面胶，就能通过抱紧力把支架牢牢固定在机臂的任意位置，不会因为飞行中的振动出现滑移、偏转的问题，同时也避免了硬接触刮花碳管表面的涂层。

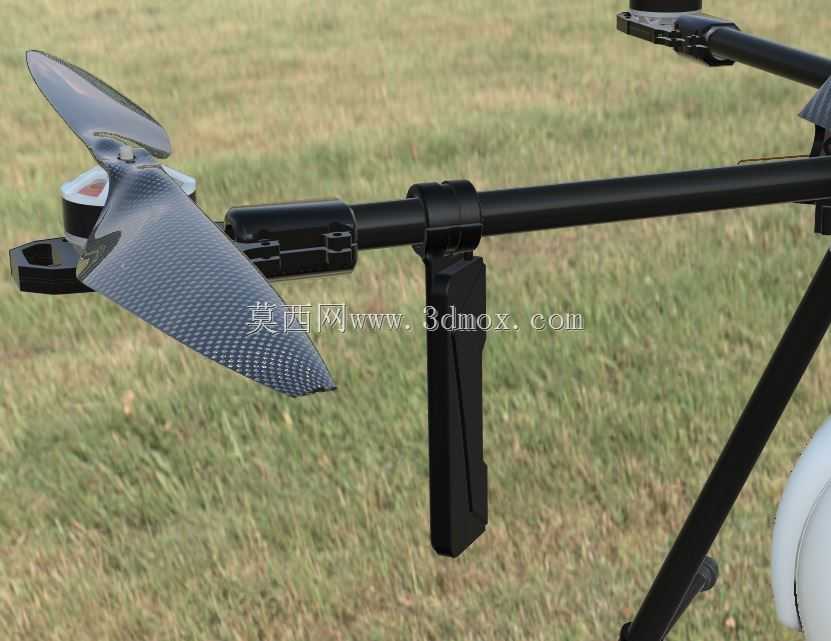

　　支架的天线安装臂做了向外延伸的悬挑设计，安装完成后Herelink空气单元天线会完全突出于机臂、螺旋桨的遮挡范围，让天线的信号辐射面完全朝向无遮挡的空域，相比原厂贴装在机身侧板的安装方式，能有效降低碳纤维材质、金属结构件对射频信号的衰减，实际作业中能明显提升弱信号区域的链路稳定性，拉长有效控制半径。考虑到不同机型的走线需求，支架的臂身预留了4mm宽的扎带过孔，装机时可以用常规的4mm尼龙扎带把天线馈线顺着臂身固定，避免飞行过程中馈线被螺旋桨气流吹动反复弯折，也能减少馈线晃动带来的气动阻力，长时间飞行不会出现馈线磨损、接头松脱的问题。支架顶部还做了可选装的装饰压盖结构，不需要额外固定件，卡入到位后就能遮盖住天线的安装接缝，

　　让整机的外观更整洁，同时也能避免雨水、灰尘顺着安装缝隙渗入天线接头位置，提升雨天或者扬尘环境下作业的可靠性。设计过程中特意做了安装角度的冗余考量，支架的天线安装面是垂直于机臂轴线的平面，装机时可以根据实际的飞行方向需求，选择镜像安装的版本，让天线的信号指向始终匹配作业时的主要飞行朝向，不需要额外调整夹持位置就能获得最优的信号覆盖角度。从结构强度的角度来看，整个支架采用一体化的夹持臂设计，没有多余的拼接结构，夹持位的壁厚做了针对性的加厚处理，在16mm管径的机臂上固定后，即使遇到突发的强风气流、或者飞行中做急停、急转弯的机动动作，支架也不会出现形变、断裂的问题，天线的指向角度不会发生偏移，能持续保持稳定的信号传输状态。

　　实际装机测试的时候，这款支架可以适配绝大多数采用16mm机臂的多旋翼机型，不管是航拍作业机、巡检作业机还是测绘用机，都能找到合适的安装位置，不需要对原有机架做任何改装，替换原厂的天线安装位只需要几分钟的时间，不需要额外的专用工具，普通飞手就能完成安装调试。和市面上常见的通用型天线支架相比，这款支架的夹持弧度完全贴合16mm圆管的曲面，不会出现夹持间隙过大、固定不牢的问题，也不会因为夹持力过大压裂薄壁碳管，安装后的整体重量控制得非常克制，不会给机臂带来额外的负重负担，对整机的续航影响几乎可以忽略不计。
