桌面式12V通用电源适配器结构设计

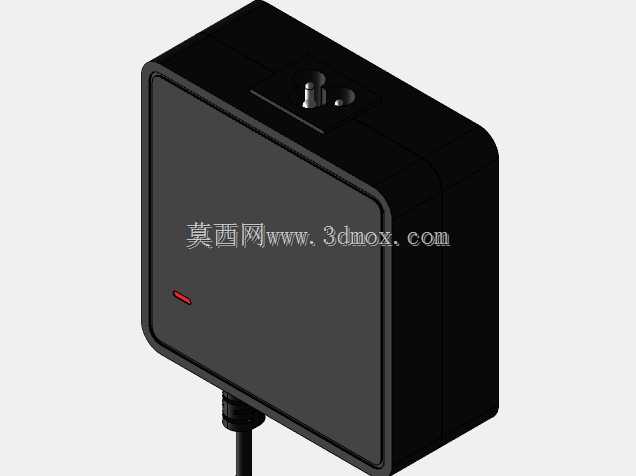

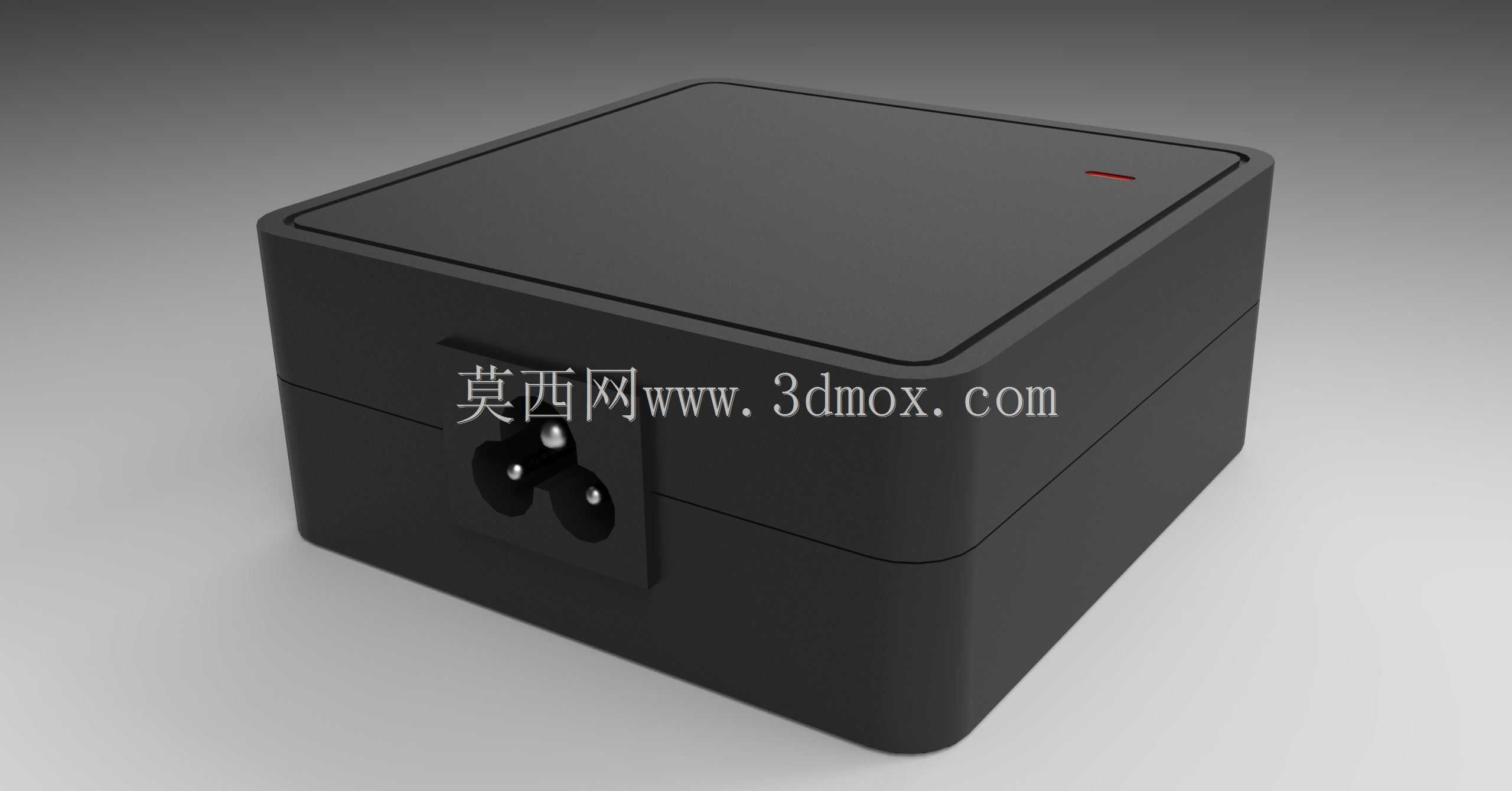

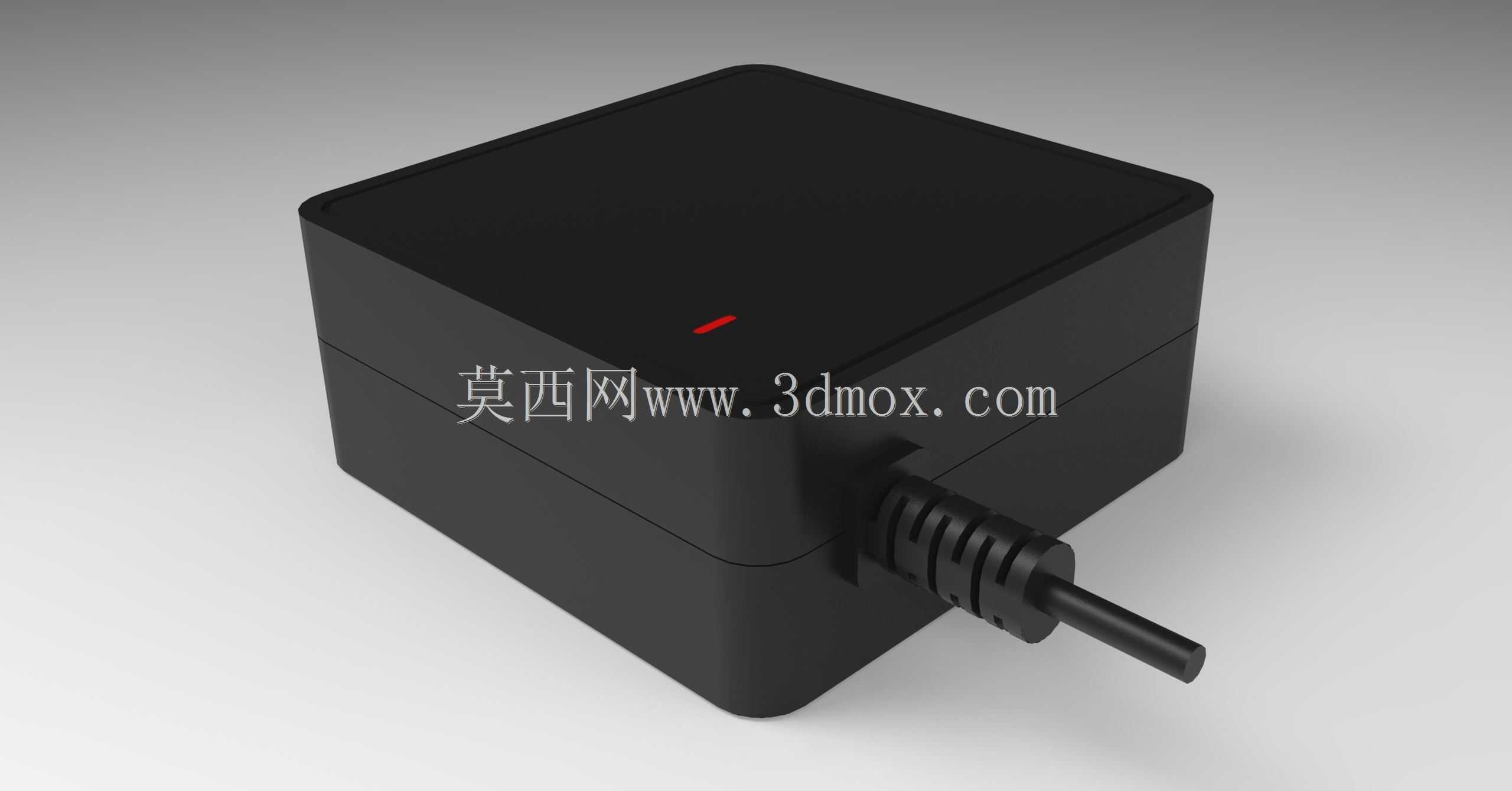

　　这款12V供电装置的结构设计，首先要考虑桌面摆放场景的使用需求，日常办公桌面、小型设备操作台、家用弱电布线场景里，这类供电单元常被用来给小型路由器、桌面外设、低压传感模块、小型工控板卡提供稳定直流输入，所以外壳采用方正立方体造型，边角做了小圆弧过渡，既不会在桌面占用过多冗余空间，也能避免尖锐边角磕碰造成的外壳损伤或者人员剐蹭。外壳采用上下扣合的装配结构，侧面预留品字输入接口，接口位置做了内凹沉台设计，插头插入后不会因为外力拉扯直接作用在接口焊盘上，能有效提升接口的抗弯折寿命，顶面预留的细小指示灯开孔，位置靠近边角，不会破坏顶面整体的简洁质感，同时通电状态下的指示光线不会直射人眼，避免桌面使用时的光干扰。

　　从安装边界来看，这款电源的外形尺寸适配常规桌面摆放的空间要求，底部可以预留防滑胶垫的安装位，放置在光滑桌面时不会因为线材拖拽产生位移，上下壳的扣合缝隙控制在均匀0.15mm以内，既满足装配公差要求，也能阻挡日常桌面的灰尘、泼溅的少量液体进入壳体内部，保护内部的整流、变压电路模块。设计过程中没有采用多余的装饰性凸起或者异形结构，外壳壁厚均匀设置在2mm，兼顾结构强度和注塑成型的工艺要求，避免壁厚不均导致的注塑缩痕、变形问题，壳体内部预留的PCB安装柱位置，和常规12V2A功率段的电路板安装孔位完全匹配，不需要额外做结构修改就能适配成熟的电路方案，能大幅缩短产品开模后的试产调整周期。

　　实际使用场景里，这类低压供电装置往往需要长时间连续工作，所以外壳的散热设计没有采用外露的散热孔，而是通过上下壳的金属连接嵌件，将内部电路产生的热量均匀传导到整个塑料壳体表面，依靠大表面积被动散热，既避免了散热孔进灰进虫导致的电路故障，也能让外壳表面温度控制在安全范围内，长时间工作也不会出现局部过热的问题。接口端的结构设计做了防呆处理，品字插座的接地脚位置做了加强筋支撑，多次插拔也不会出现接口松动的问题，壳体的合模线设置在侧面中线位置，后续做表面晒纹处理时可以完全遮盖合模线痕迹，提升产品的外观质感。

　　在结构校核阶段，需要重点考虑跌落工况的防护要求，从桌面高度自由跌落时，上下壳的扣合结构不会脱开，内部电路板的安装柱带有缓冲卸力的圆角结构，不会因为冲击出现柱体断裂，接口位置的内凹结构也能在跌落时先让外壳边缘接触地面，避免插头直接受力损坏。整体设计没有追求花哨的外观造型，完全围绕桌面长期使用的可靠性、装配便利性、场景适配性展开，所有结构细节都服务于实际使用中的稳定性，不管是作为独立桌面电源使用，还是集成到小型桌面设备的配套供电方案里，都能满足结构适配要求，不需要额外做定制化的结构修改。
