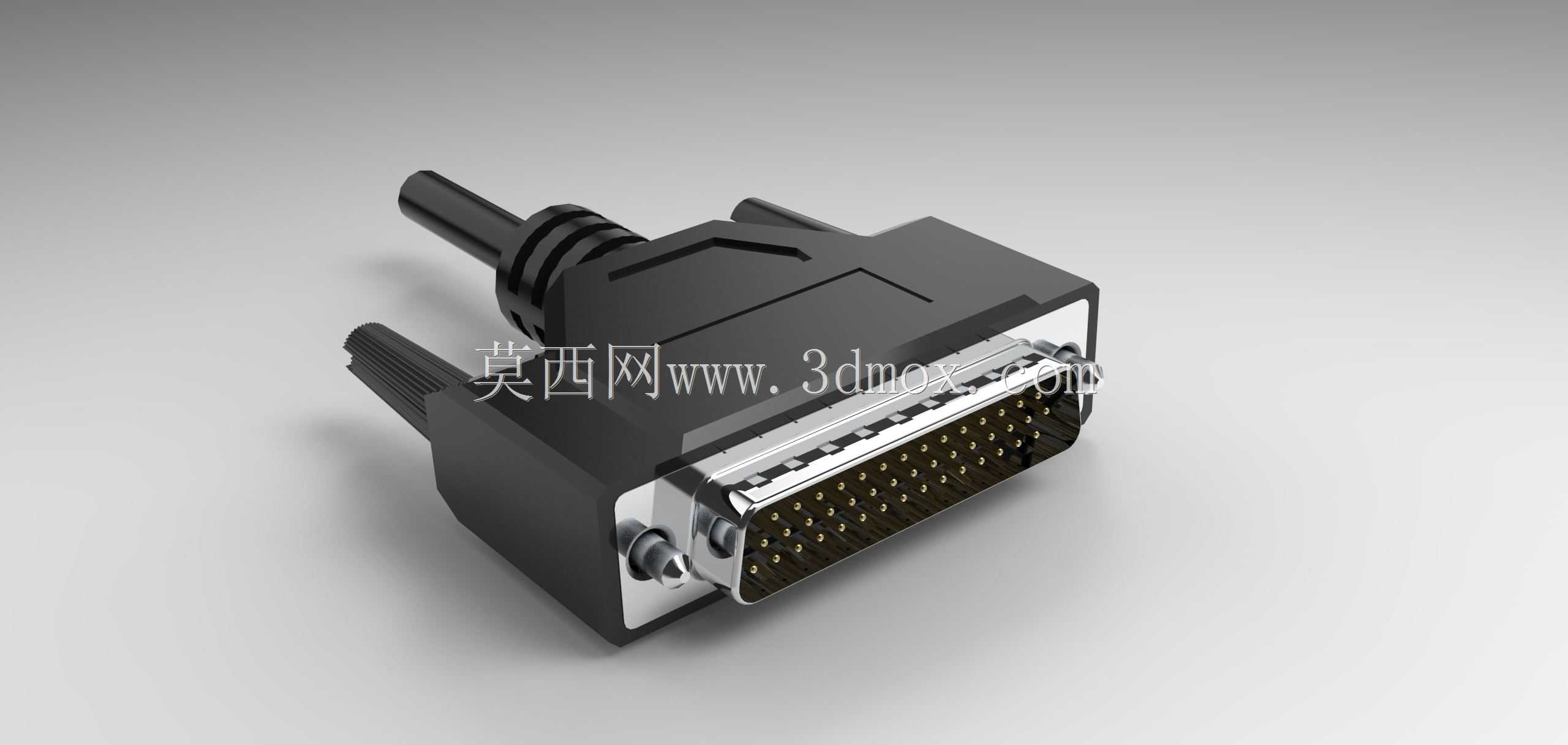

在工业控制、测试测量、通讯设备的信号传输链路里,高密度D型连接器始终是小空间多信号传输场景的常用选型,这款44针D-SUB插头的设计,完全围绕实际布线、装配、长期使用的工程需求展开,没有冗余的装饰性结构,每一处几何特征都对应实际使用中的功能要求。

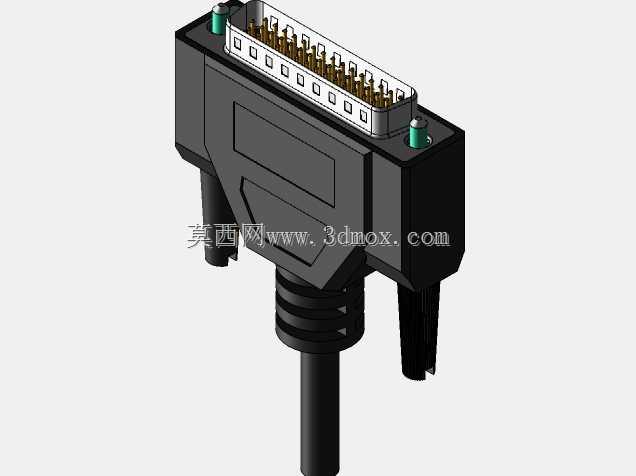

先从安装边界说起,这款插头的整体外形遵循标准D-SUB连接器的防呆轮廓,金属屏蔽壳的外侧尺寸完全匹配行业通用的44针D-SUB安装开孔,公头插合面的D型外轮廓公差控制在0.05mm以内,能直接适配市面上所有标准D-SUB44母座的安装面板,不需要额外修改机柜或设备面板的开孔尺寸,尾部的线缆出线端做了阶梯式的防弯折结构,橡胶护套的卡接槽深度经过反复调整,既能适配外径6mm到10mm的多芯屏蔽线缆,也能在插头频繁插拔、线缆受外力拉扯时,避免线缆根部的线芯直接受力断裂,护套的波纹段长度设置为15mm,弯折角度可以达到±60度,完全满足机柜内部布线时的走线弯折需求,不会因为线缆弯折导致护套开裂。
从功能特性来看,这款插头的插针采用高密度排布,44根信号针分三排交错排列,针间距为标准的1.27mm,每根插针的接触端采用镀金处理,接触电阻控制在5毫欧以内,既能传输低压差分信号,也能承载最高1A的直流电流,完全覆盖工业IO信号、低速数据信号、控制回路信号的传输需求。金属外壳采用锌合金压铸成型,外壳厚度均匀设置为1.2mm,接缝处做了重叠搭接结构,装配后屏蔽连续性可以达到90%以上,能有效阻隔工业现场的电磁干扰,避免信号传输过程中出现丢包、误触发的问题。插针的固定基座采用耐高温PBT材质,耐温范围覆盖-40℃到120℃,在波峰焊或者手工焊接时,不会因为高温导致基座变形、插针移位。
设计过程中,首先确定的是插合面的防呆结构,D型外壳的不对称轮廓做了0.3mm的导向倒角,插头插入母座时,即使存在1mm左右的对位偏差,也能顺着倒角顺利滑入,不会出现插针顶弯的问题。外壳两侧的固定螺丝柱采用内嵌铜螺母的结构,铜螺母的内螺纹为标准M2.5,和面板母座的固定螺丝完全匹配,螺丝柱的高度设置为8mm,装配后螺丝拧入深度可以达到5mm,长期震动环境下也不会出现螺丝松脱、插头移位的问题。尾部的线夹结构做了可调节设计,两个压线柱的间距可以根据线缆外径调整,拧紧螺丝后能牢牢夹住线缆的屏蔽层和外护套,既可以作为屏蔽接地的连接点,也能承受最大50N的线缆拉力,满足工业设备的线缆拉力测试要求。
实际应用场景中,这款插头可以用在运动控制卡的IO信号输出端,连接伺服驱动器、步进驱动器的控制信号,也可以用在数据采集设备的前端信号接口,连接各类传感器的信号线缆,还可以用在老旧工业设备的信号接口改造,直接替换同规格的进口插头,不需要修改原有设备的安装结构。设计时特意考虑了手工焊接的操作空间,插针的焊接端伸出基座3mm,相邻焊针之间的间隙为0.8mm,即使是0.5mm线径的多芯线,焊接时也不会出现相邻焊盘短路的问题,焊接端的焊杯深度为1.5mm,焊锡可以完全包裹线芯,避免虚焊、脱焊的问题。外壳的装配采用卡扣加螺丝的双重固定方式,上下外壳扣合后,卡扣先完成预固定,再拧紧尾部的两颗固定螺丝,装配完成后外壳的接缝间隙小于0.1mm,不会出现外壳松动、错位的问题。
另外,这款插头的整体重量控制在28g左右,即使是在设备面板上密集安装多个插头,也不会因为重量过大导致面板变形,插头的插拔寿命设计为不低于500次,每次插合后插针的接触压力保持在0.5N以上,长期使用后接触电阻不会出现明显上升。外壳表面做了哑光黑喷塑处理,既具备防锈能力,也避免了金属外壳反光对设备调试人员视线的干扰,所有棱角位置都做了R0.5的圆角处理,装配和布线时不会划伤操作人员的手部,也不会割破线缆的外绝缘层。
