汽车诊断用OBD2公端连接插头结构

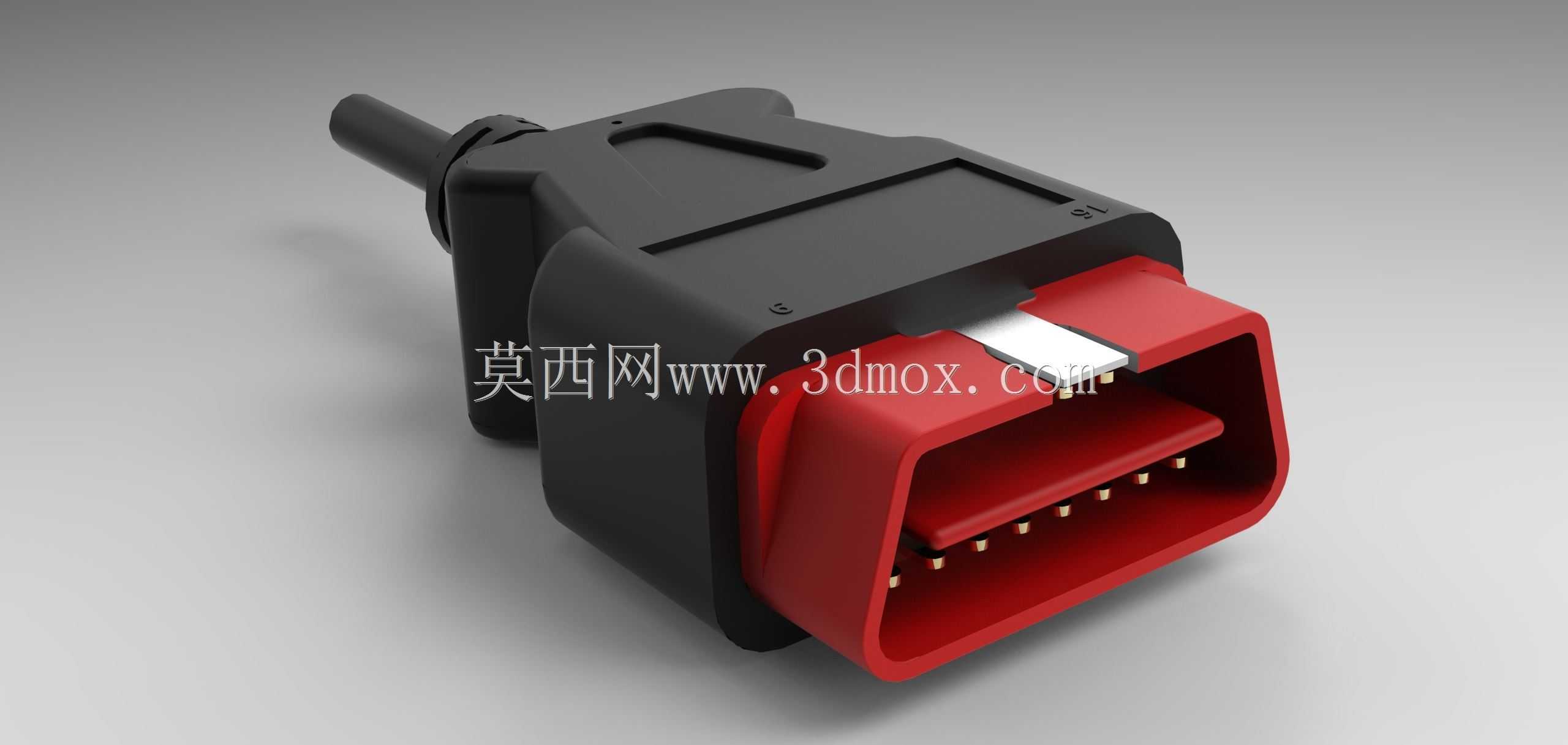

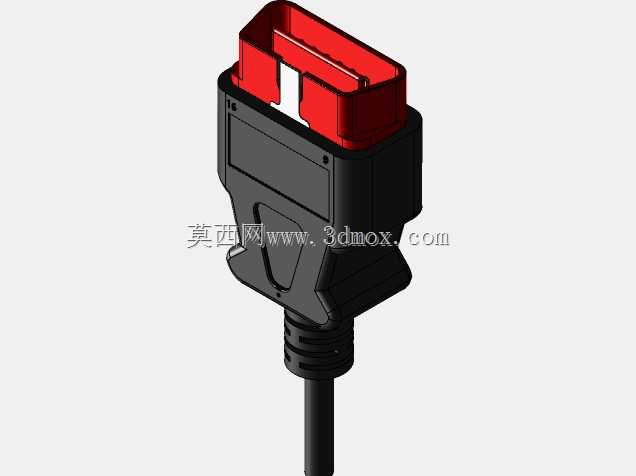

　　车载OBD接口是整车诊断链路里最核心的物理连接节点，这个公端插头直接对接车身仪表台下方的标准OBD母座，承担诊断设备与整车ECU之间的信号传输通路作用，日常车辆故障码读取、数据流采集、ECU刷写、改装模块外接都要通过这个接插件完成物理层的连接。从结构设计上看，这款插头采用包覆式双色壳体结构，黑色主体为高强度工程塑料材质，承担整体结构支撑与线缆固定作用，尾部出线位置做了渐变缩径的防弯折结构，能避免日常插拔、拉扯线缆时线芯与端子连接处出现应力断裂，延长接插件的反复插拔使用寿命。前端红色部分为接口导向与定位结构，插入母座时红色护套会先嵌入母座的导向槽，避免端子插歪导致的针脚弯折、接触不良问题，同时红色护套的台阶结构能控制插入深度，

　　保证每根金属端子的插入量完全符合接口规范，不会出现过插导致的端子退针、或是插不到位导致的接触电阻过大问题。端子排布完全遵循SAE J1962标准定义的16针布局，针脚采用镀金铜质基材，既保证信号传输的低阻抗特性，也能抵御车载环境下的潮气、油污侵蚀，避免长期使用后针脚氧化导致的诊断通讯中断。壳体侧面预留的卡扣凸台，插入母座后会与母座的弹性卡扣卡合，车辆行驶过程中的振动不会导致插头松脱，拔出时只需按压卡扣解锁即可顺利取下，不需要额外撬动，避免损伤车身母座。从安装边界来看，插头主体的最大外轮廓尺寸适配所有乘用车辆的标准OBD接口安装空间，前端插入段的截面尺寸完全匹配标准母座的开口尺寸，尾部线缆出线方向与插头主体呈直线布局，

　　不会与仪表台下方的内饰板、线束支架产生干涉，即便在部分车型OBD接口位置空间局促的情况下，也能顺利完成插接，不需要额外调整周边线束走向。实际使用场景中，这类插头既可以作为原厂诊断仪的配套连接端，也可以用于外接HUD抬头显示、OBD胎压监测、车载智能盒子等后装设备的取电与信号采集，结构设计上充分考虑了车载环境的使用特性，壳体材料耐温范围覆盖-40℃到85℃，能适应车辆暴晒后驾驶舱内的高温环境，也能在北方冬季低温环境下保持壳体韧性，不会出现低温脆裂问题。内部端子与线缆的连接采用压接工艺，每根针脚的压接拉力都满足车载接插件的强度要求，线缆外层采用耐油PVC护套，接触到机舱渗漏的机油、内饰清洁剂等液体时不会出现护套溶胀、开裂问题。

　　设计过程中针对插拔寿命做了专项验证，反复插拔超过千次后，端子的接触电阻仍然保持在规范要求范围内，卡扣的卡合力也不会出现明显衰减，能覆盖车辆全生命周期内的诊断操作使用需求。插头的防呆结构设计在接口的非对称位置，反向状态下完全无法插入母座，能彻底避免操作人员插反导致的针脚短路、端子损坏问题，即便非专业人员操作也能顺利完成插接，不需要额外对照接口方向标识。
