大众帕萨特B6后制动卡钳结构设计

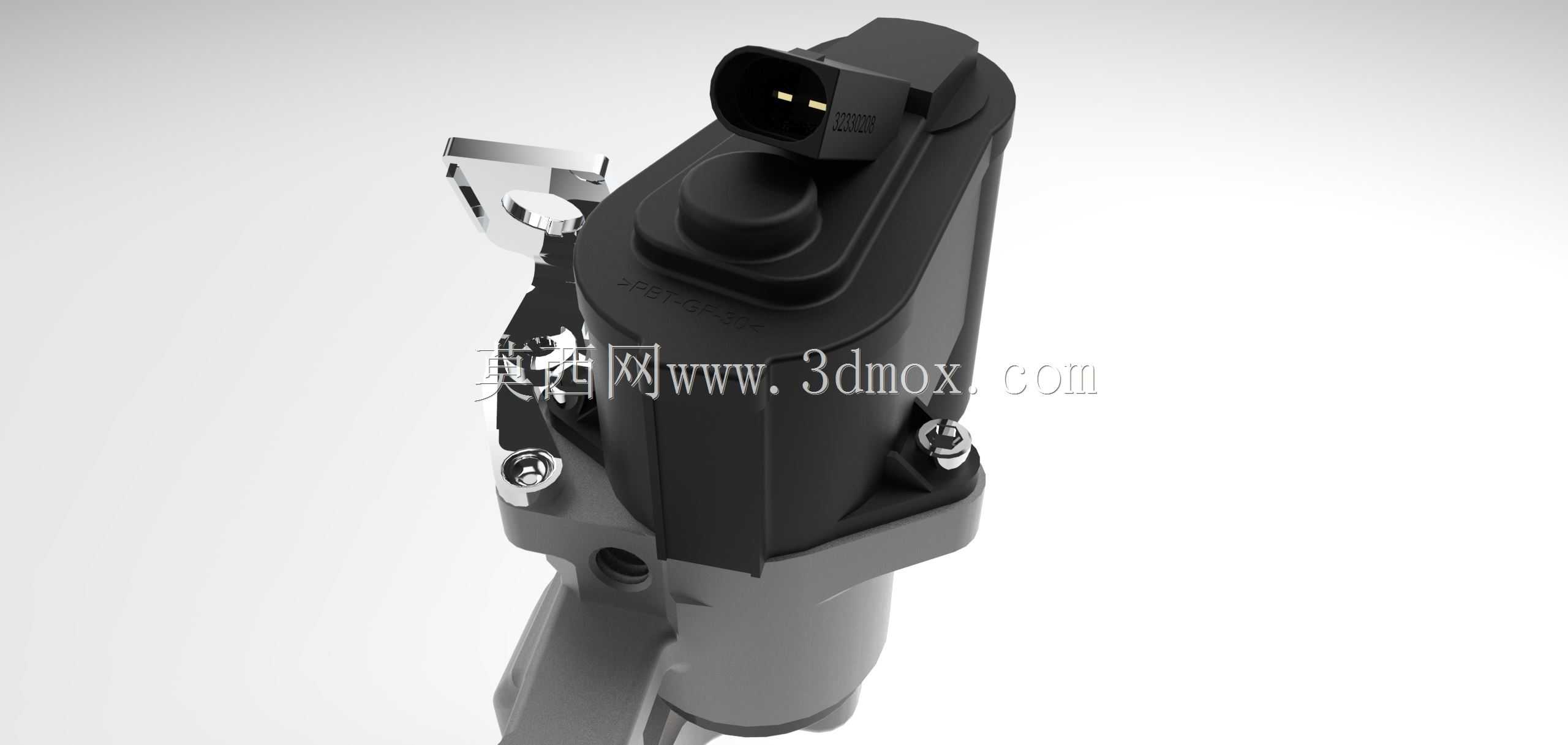

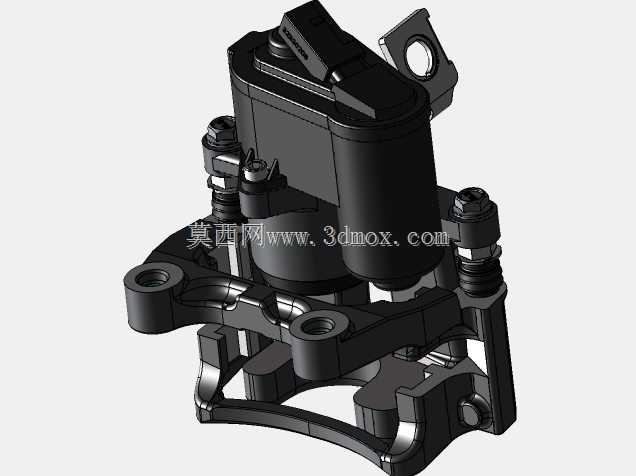

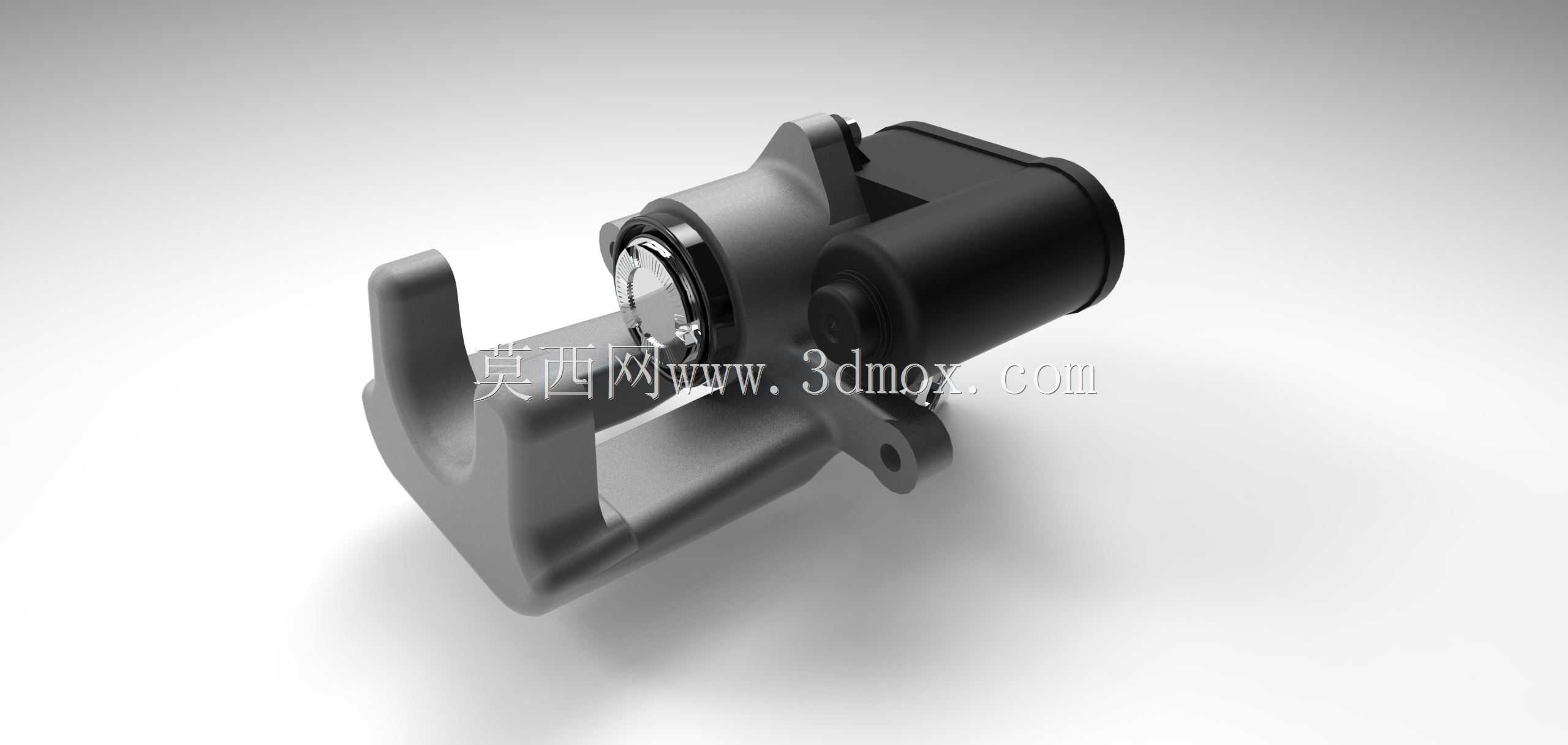

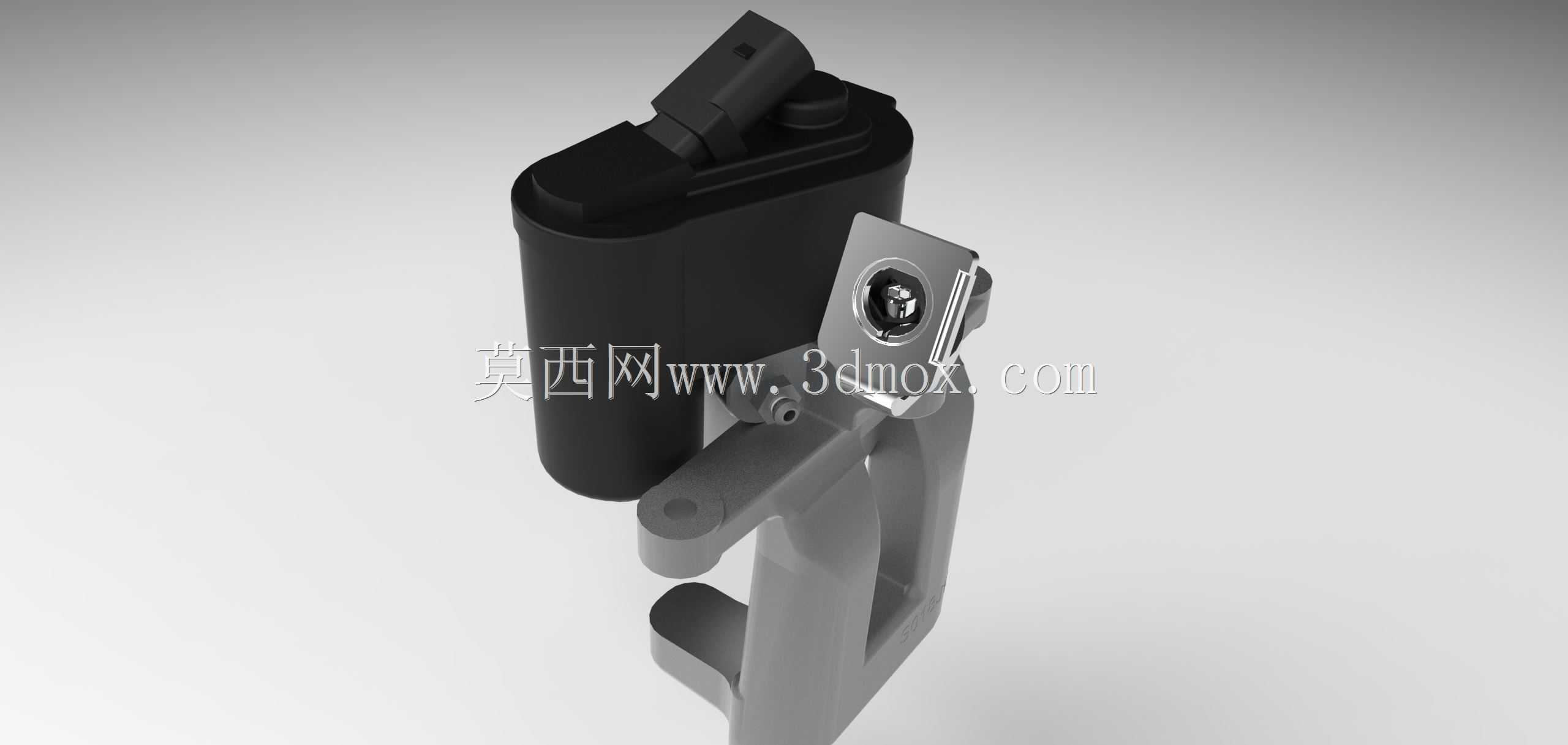

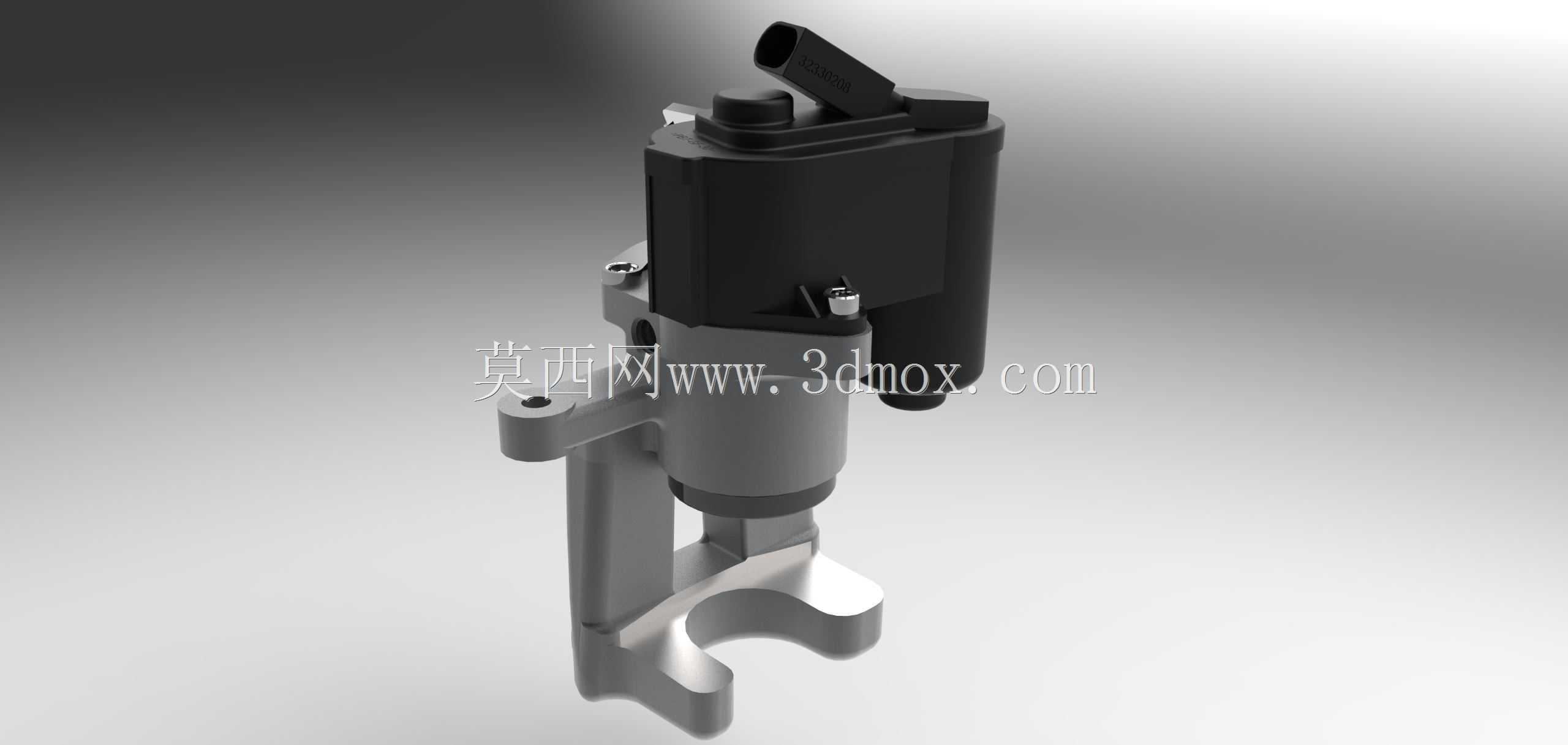

　　在乘用车底盘制动系统的开发与售后替换件测绘工作中，后制动卡钳作为盘式制动系统的核心执行部件，其结构精度直接决定了后轮制动力输出的平顺性、驻车制动的可靠性以及整车制动时的方向稳定性。这款适配帕萨特B6车型的后制动卡钳，在结构设计上兼顾了行车液压制动与电子驻车执行的集成需求，区别于传统前制动卡钳的单功能设计，其壳体后端集成了电子驻车的驱动电机安装位，无需额外布置独立的驻车制动拉索固定支架，能够有效缩减后桥制动总成的布置空间，适配MQB平台早期车型的后桥副车架安装边界。

　　从实际装车的应用场景来看，该卡钳匹配对应规格的通风制动盘，工作时依靠液压油推动缸体内的活塞向外位移，将内侧摩擦片压紧在制动盘端面，同时卡钳本体在导向销的约束下产生反向滑动，带动外侧摩擦片同步夹紧制动盘，通过摩擦力将车轮的转动动能转化为热能耗散，实现车辆的减速动作。集成在卡钳尾部的电子驻车机构，在接收到驻车信号后会通过内部的减速齿轮组推动活塞持续进给，在液压系统泄压后仍能保持足够的夹紧力，避免坡道驻车时出现溜车风险，相较于传统拉索式驻车，其制动力输出一致性更好，不会出现拉索拉伸松弛导致的驻车力衰减问题。

　　在结构设计的细节处理上，卡钳的钳体采用高强度球墨铸铁铸造成型后经数控加工完成关键安装面的精度保证，导向销孔的位置度公差控制在0.05mm以内，确保制动过程中卡钳滑动顺畅无卡滞，避免出现偏磨、制动拖滞等常见故障。活塞与缸体之间采用多道橡胶密封圈实现液压油密封，其中矩形密封圈除密封作用外，还承担着活塞回位的功能，在制动液压释放后依靠密封圈的弹性形变带动活塞回退合适的间隙，保证摩擦片与制动盘之间保留合理的运行间隙，减少非制动状态下的拖滞阻力，降低行车能耗。卡钳上的摩擦片安装卡槽设置了防震弹片的定位结构，能够避免车辆行驶过程中摩擦片产生异响，同时为摩擦片的磨损极限预留了传感器安装位，当摩擦片磨损到安全阈值时可触发仪表报警，提醒用户及时更换易损件。

　　从安装边界的尺寸控制来看，这款卡钳的安装孔距、导向销中心距完全匹配帕萨特B6车型的后桥转向节安装位，卡钳本体与轮辋内侧的安全间隙经过校核，在车轮跳动、转向过程中不会出现运动干涉，排气螺钉的布置位置位于卡钳缸体的最高点，便于售后维修时排出制动管路内的空气，保证制动踏板的脚感坚实无虚位。放气螺钉外部设置了橡胶防护帽，避免泥水、灰尘进入螺钉孔导致锈蚀，提升部件在复杂路况下的使用寿命。卡钳的进油口采用标准的制动管螺纹接口，能够与原车的制动硬管、软管实现无缝对接，无需额外改装管路接头，降低替换安装的难度。

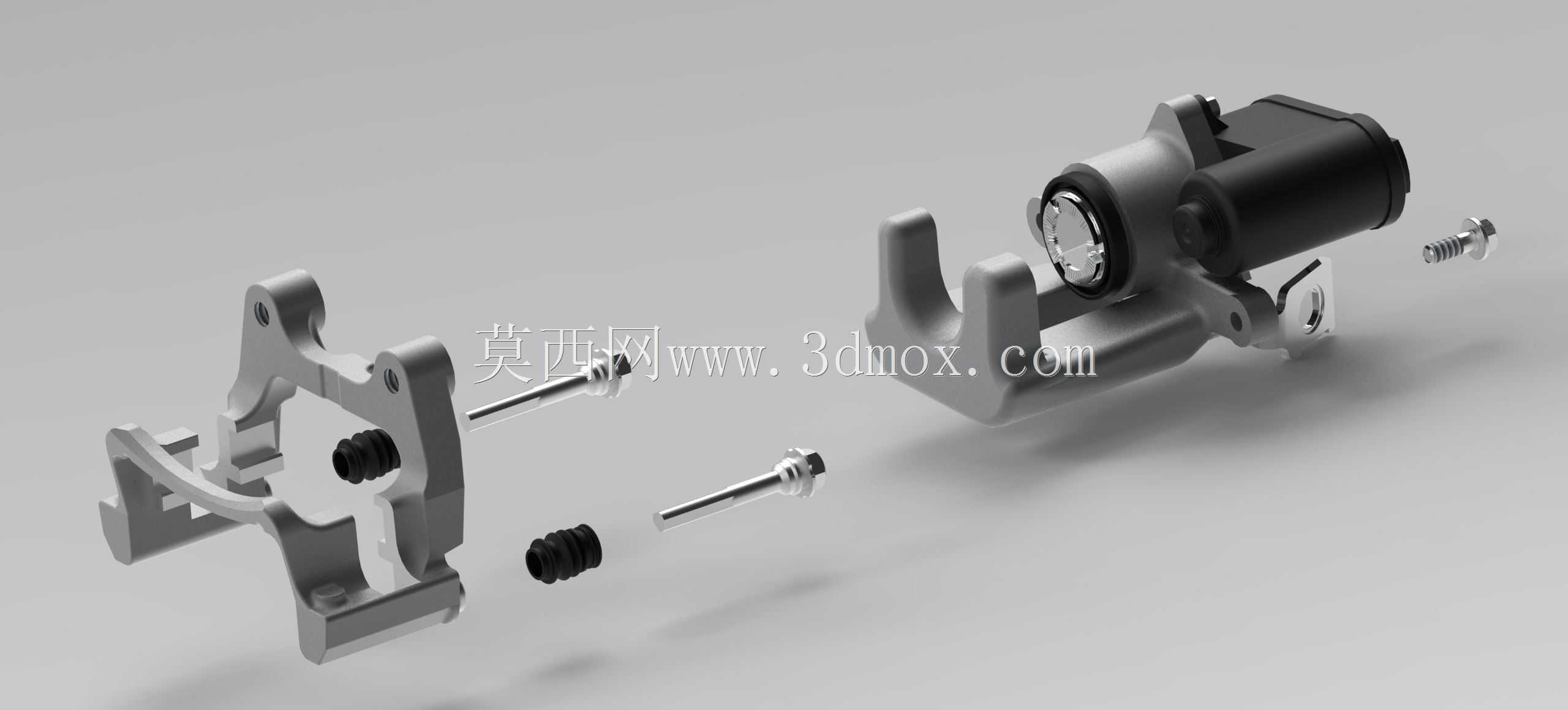

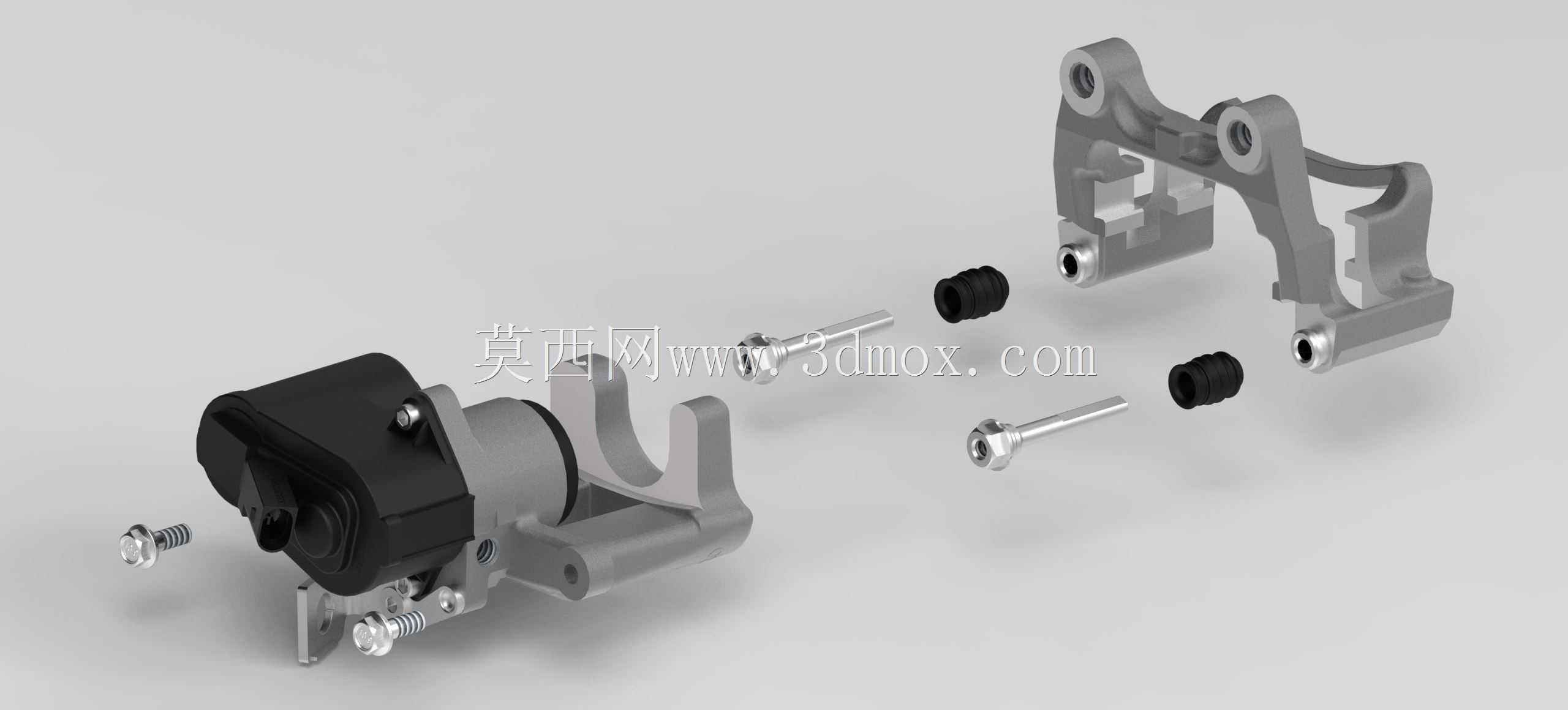

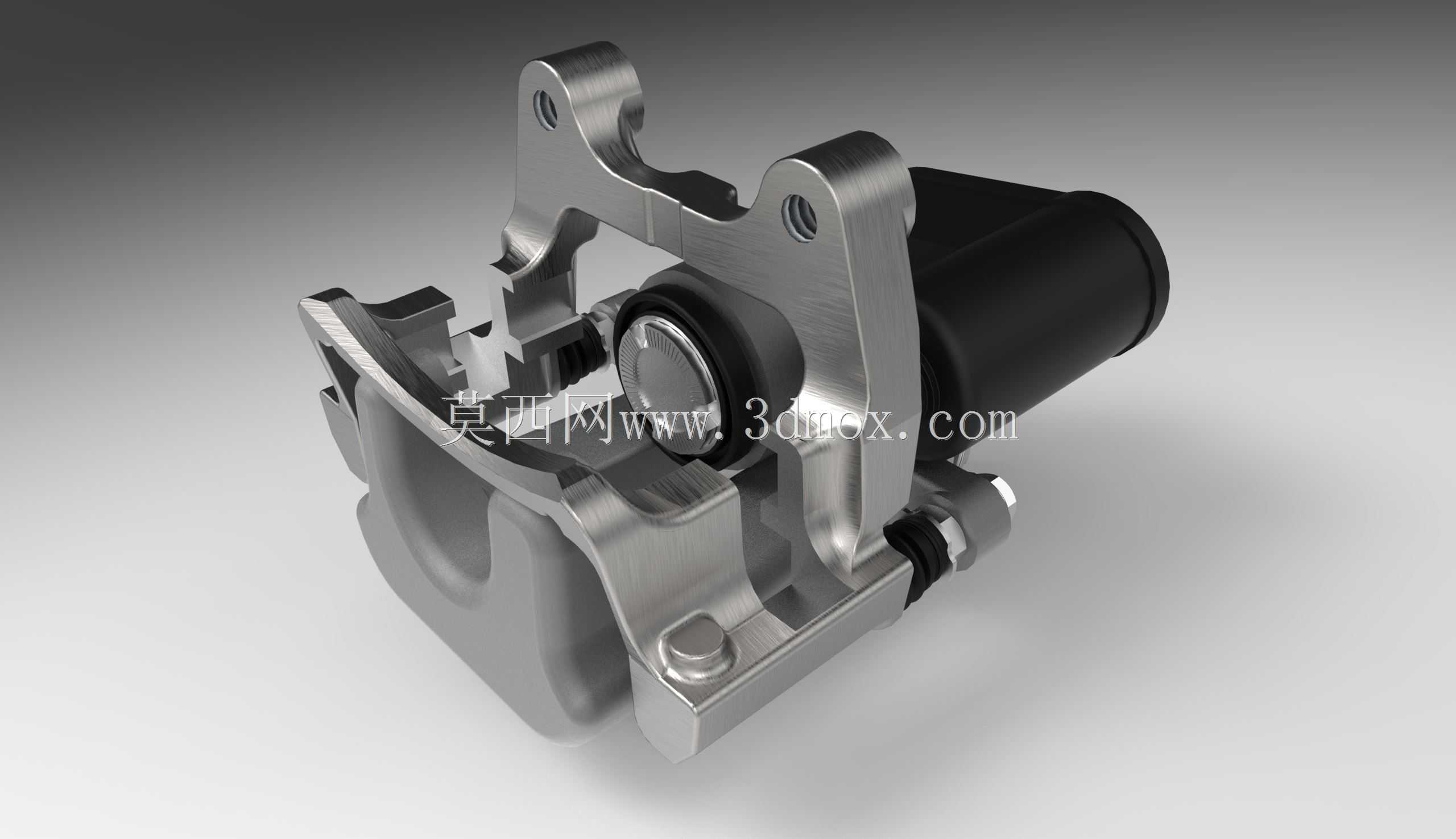

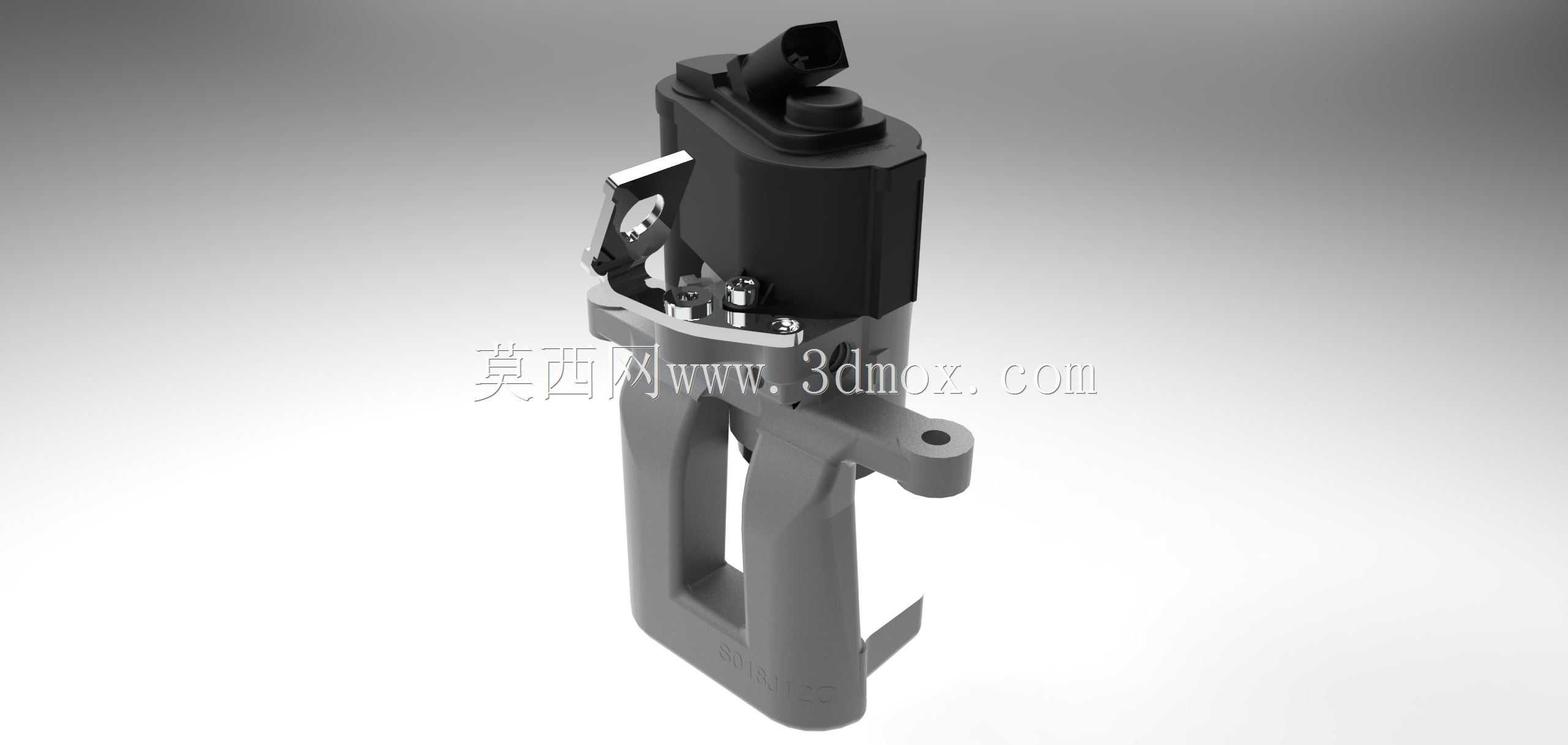

　　在建模过程中，所有关键配合尺寸均参考实物测绘完成，关键尺寸公差控制在±1mm范围内，能够满足结构验证、安装适配性校核、维修教学演示等场景的使用需求。模型还原了卡钳的所有外部结构特征，包括钳体的加强筋结构、安装支耳的倒角处理、电机安装位的定位凸台、摩擦片的限位结构等细节，能够直观呈现后制动卡钳的工作原理与装配关系，为制动系统的结构学习、改装方案验证、替换件开发提供直观的三维参考。需要注意的是，卡钳内部的液压油道、密封圈沟槽等精密密封结构在建模时做了适当简化，若用于生产开模还需进一步补充内部细节的尺寸公差与工艺要求，而针对日常的结构展示、装配干涉校核、教学演示等场景，当前模型的细节精度已经完全能够满足使用要求。
