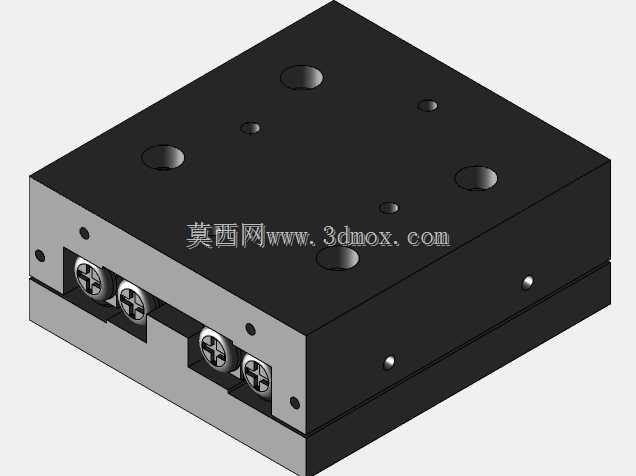

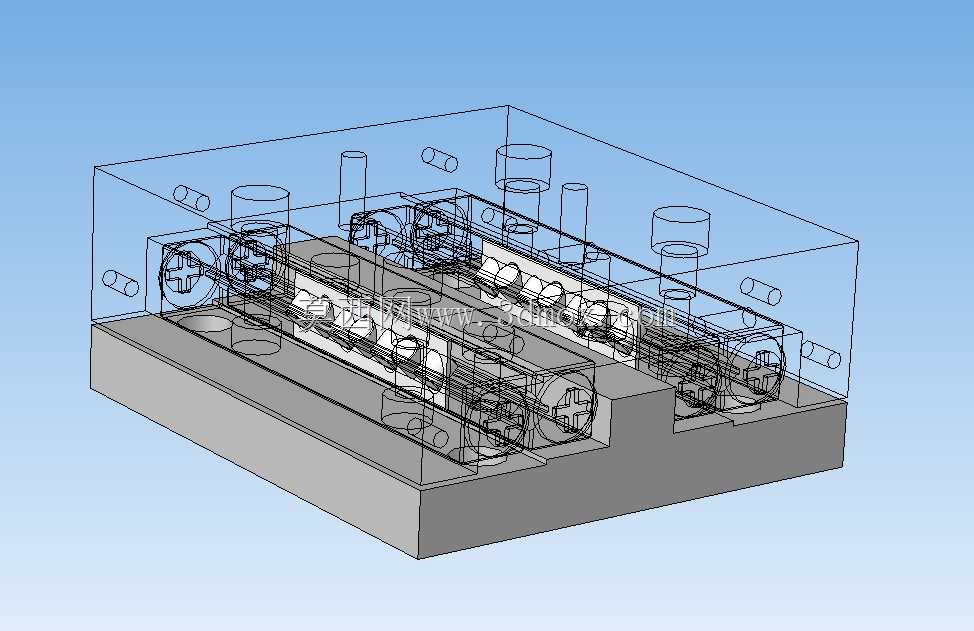

在精密检测工位、小型模组滑台、光学调整架这类对导向精度、安装空间有严苛要求的场景里,常规滚珠直线导轨往往因为滑块厚度大、预压调整繁琐、侧向负载能力不足的问题,很难适配紧凑布局的需求,这款带交叉滚轮的线性导轨,就是针对这类小行程高精度导向场景做的结构方案。从结构原理上看,它没有采用循环滚珠的回流通道设计,而是将圆柱滚轮以90度交叉排列的方式嵌装在导轨与滑座的V型滚道之间,相邻滚轮的轴线互相垂直,可同时承受垂直方向、水平侧向以及倾覆方向的复合负载,相比同尺寸规格的滚珠导轨,它的接触刚性更高,滚动摩擦的阻力波动更小,低速运行时不会出现滚珠循环带来的爬行顿挫,很适合微米级进给的微调工况。设计过程中首先要明确安装边界的约束,
这款导轨适配6mm滚道规格、100mm有效行程的使用需求,整体采用基座与滑座分体式的结构,基座部分可直接通过沉头孔锁附在设备安装基准面上,不需要额外加工复杂的定位台阶,滑座的顶面和侧面都预留了标准的安装螺孔,可直接搭载负载工装、检测探头或者微调平台,安装时只需要保证基座安装面的平面度在0.02mm以内,就可以通过滚轮的预压调整消除配合间隙,不需要额外配磨镶条来调整导向间隙。从功能特性上看,交叉排列的滚轮在滚道内做纯滚动运动,没有滚珠回流过程中的碰撞和间隙,所以它的运行阻尼非常均匀,在短行程频繁往复的工况下,定位重复精度可以稳定控制在微米级,不会因为长期运行出现精度快速衰减的问题;同时因为滚轮与滚道是线接触形式,相比点接触的滚珠结构,
它的抗冲击负载能力更强,在小型冲压送料、精密点胶头导向这类存在瞬时冲击的工位上,使用寿命比同规格滚珠导轨高出不少。实际选型应用时需要注意,这类交叉滚轮导轨的有效行程是指滑座从一端运动到另一端时,滚轮始终保持在滚道啮合范围内的行程,所以安装时要预留两端的限位缓冲空间,避免滑座超程运行导致滚轮脱出滚道;滚道部分采用了淬硬处理,表面硬度可以达到HRC58-62,长期运行的磨损量极小,日常维护只需要定期在滚道表面涂抹少量润滑脂即可,不需要复杂的油路润滑设计,非常适合在洁净室、小型自动化设备内部这类不方便频繁维护的场景使用。结构建模过程中,需要重点保证V型滚道的角度公差、相邻滚轮安装槽的位置度,以及滚轮销轴的同轴度,
这些尺寸公差直接决定了导轨的运行顺畅度和预压一致性,如果滚道角度偏差超过0.5度,就会出现滚轮单边受力、运行卡滞的问题;滑座与基座的配合面采用了开放式的结构设计,相比封闭型的滚珠导轨滑块,它的拆装非常方便,不需要专用工具就可以完成滑座的拆卸和滚轮的更换,后期维护的成本更低。在半导体检测设备的晶圆微调工位、实验室光学平台的镜片调整架、小型3D打印设备的打印头导向、精密点胶机的Z轴导向这类场景里,这款导轨的结构优势可以得到充分发挥,它不需要复杂的安装基准加工,整体结构厚度薄,负载能力强,精度保持性好,能够在有限的安装空间内实现稳定的高精度直线导向,解决了常规导向组件在紧凑空间内无法兼顾刚性、精度和安装便利性的痛点。建模时对滚轮的保持架结构做了优化,保持架采用一体化的工程塑料材质,将交叉排列的滚轮限位在对应的安装槽内,避免导轨垂直安装时滚轮出现移位脱落的问题,同时保持架与滚道之间预留了合适的间隙,不会因为热胀冷缩出现运行卡滞的情况;导轨两端设计了简易的限位挡块,挡块上可以粘贴缓冲垫,降低滑座运行到行程端点时的冲击噪音,同时避免硬碰撞导致滚轮和滚道出现磕碰损伤。
